Manuels Connexes pour Invicta 700 COMPACT
Sommaire des Matières pour Invicta 700 COMPACT

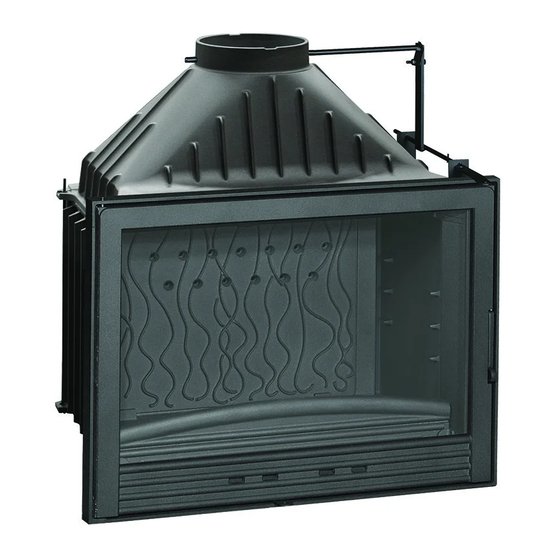

- Page 1 Foyer 700 COMPACT Référence: P927475 Foyer 700 Compact Volet Post Combustion Référence P927475 PhL – 18/02/2020 page 1/9...
- Page 2 Foyer 700 COMPACT Référence: P927475 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 12 kW Rendement Taux de CO% 0.11%...
- Page 3 Foyer 700 COMPACT Référence: P927475 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 700 COMPACT Référence: P927475 PhL – 18/02/2020 page 4/9...
- Page 5 Foyer 700 COMPACT Référence: P927475 Désignation Référence Socle F670710U-B Obturateur AT700160A Vis tête hexagonale de 6x16 AV8406160 Ecrou à embase de 6 AV7220060 Côté F670104B Fond F670711B-A Avaloir F670828U Tirant de 6x425 AS700256 Tige de volet de buse AS700222A Equerre de volet de buse...
- Page 6 Foyer 700 COMPACT Référence: P927475 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Foyer 700 COMPACT Référence: P927475 Organes de réglages : Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance normale » (registre entrouvert de 10 à 20 %) et la « combustion lente » (registre fermé).
- Page 8 Foyer 700 COMPACT Référence: P927475 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Foyer 700 COMPACT Référence: P927475 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P927475 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
