Option
Description
Sortie
Brancher un appareil fourni par l'utilisateur au bornier de la SORTIE ANALOGIQUE.
analogique
Reportez-vous à
utiliser les sorties analogiques pour alimenter un émetteur à 2 fils (alimenté par la boucle).
Entrée
Brancher un appareil fourni par l'utilisateur au bornier de l'ENTREE NUMERIQUE.
numérique
Reportez-vous à
Sortie
Connecter un appareil fourni par l'utilisateur comme un indicateur d'alarme à distance, un
numérique
bipeur ou un automate programmable (PLC) au bornier de la SORTIE NUMERIQUE.
Reportez-vous à
Ne pas utiliser les sorties numériques pour les fonctions de contrôle des processus. Les
raccordements de sortie numérique ne remplacent pas un automate programmable (PLC).
Les sorties numériques sont des interrupteurs flottants indépendants lorsque l'entrée
PULLUP V et les résistances de tirage internes associées ne sont pas utilisées. Ces
interrupteurs sont normalement ouverts. Ils se ferment en présence de l'alarme
sélectionnée par l'utilisateur.
Pour utiliser l'entrée PULLUP V en option et les résistances de tirage internes
correspondantes de 10 kΩ, fournissez la tension nécessaire aux broches PULLUP V et
COM. Placez ensuite un cavalier reliant la broche OUT # LO à la broche COM. Le niveau
logique du signal de sortie est bas actif.
5. Serrez la vis du serre-câble.
6. Installez la porte d'accès.
Tableau 10 Informations sur le câblage d'entrée analogique
Connexion
Tableau 11 Informations sur le câblage de sortie analogique
Connexion
OUT LO
OUT PWR

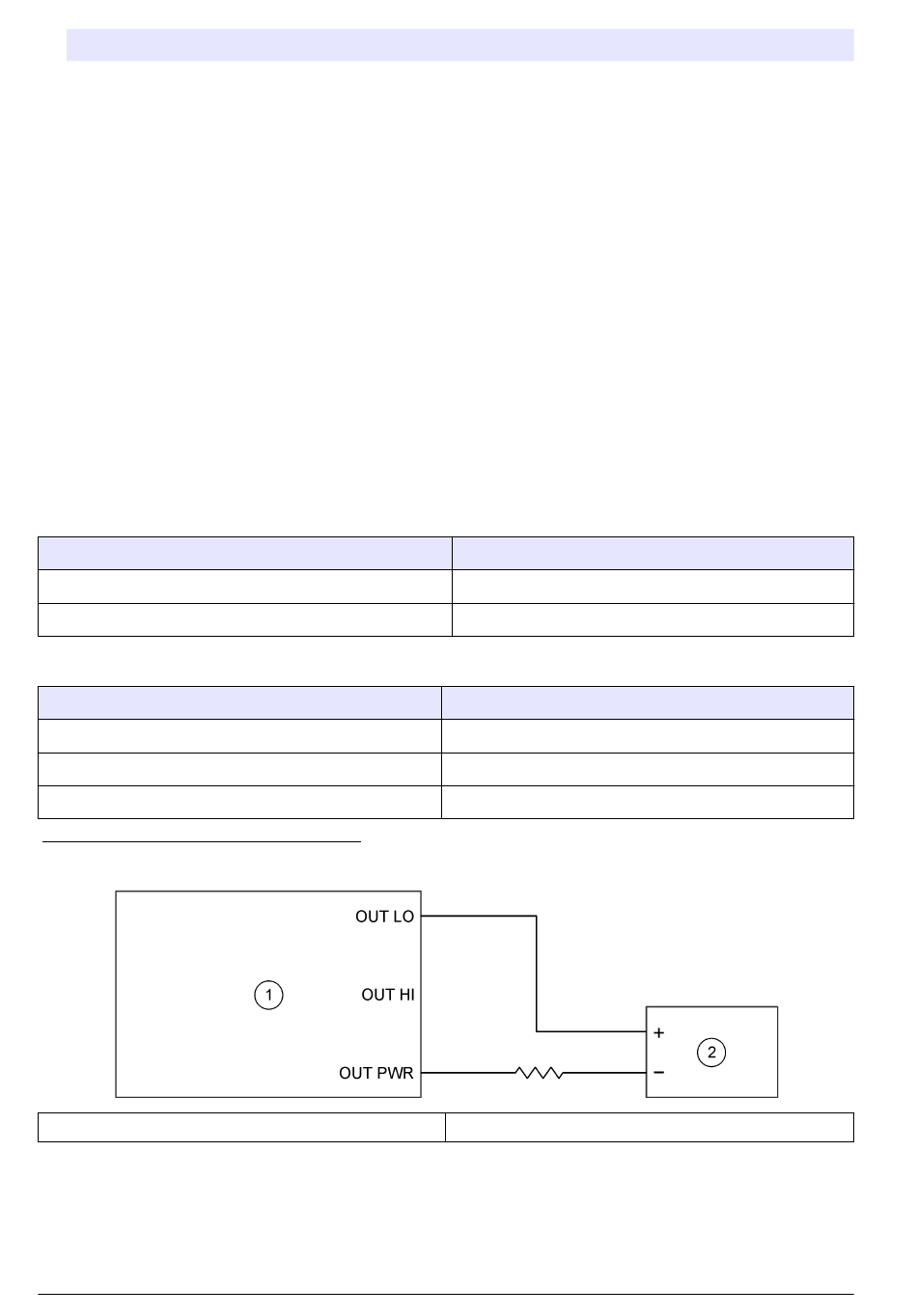

Figure 15 Boucle alimentée FL 1500
1 Sortie analogique
26 Français
Tableau
11. Ne pas connecter à un appareil à tension appliquée. Ne pas
Tableau
12.
Tableau
13.
IN HI
IN LO
OUT HI
Signal
Positif (+)
Négatif (–)
Signal
Négatif (–)
Positif (+)
Alimentation
2 Appareil externe
