MASSEY FERGUSON 832 Guide D'information
Manuels Connexes pour MASSEY FERGUSON 832
Sommaire des Matières pour MASSEY FERGUSON 832

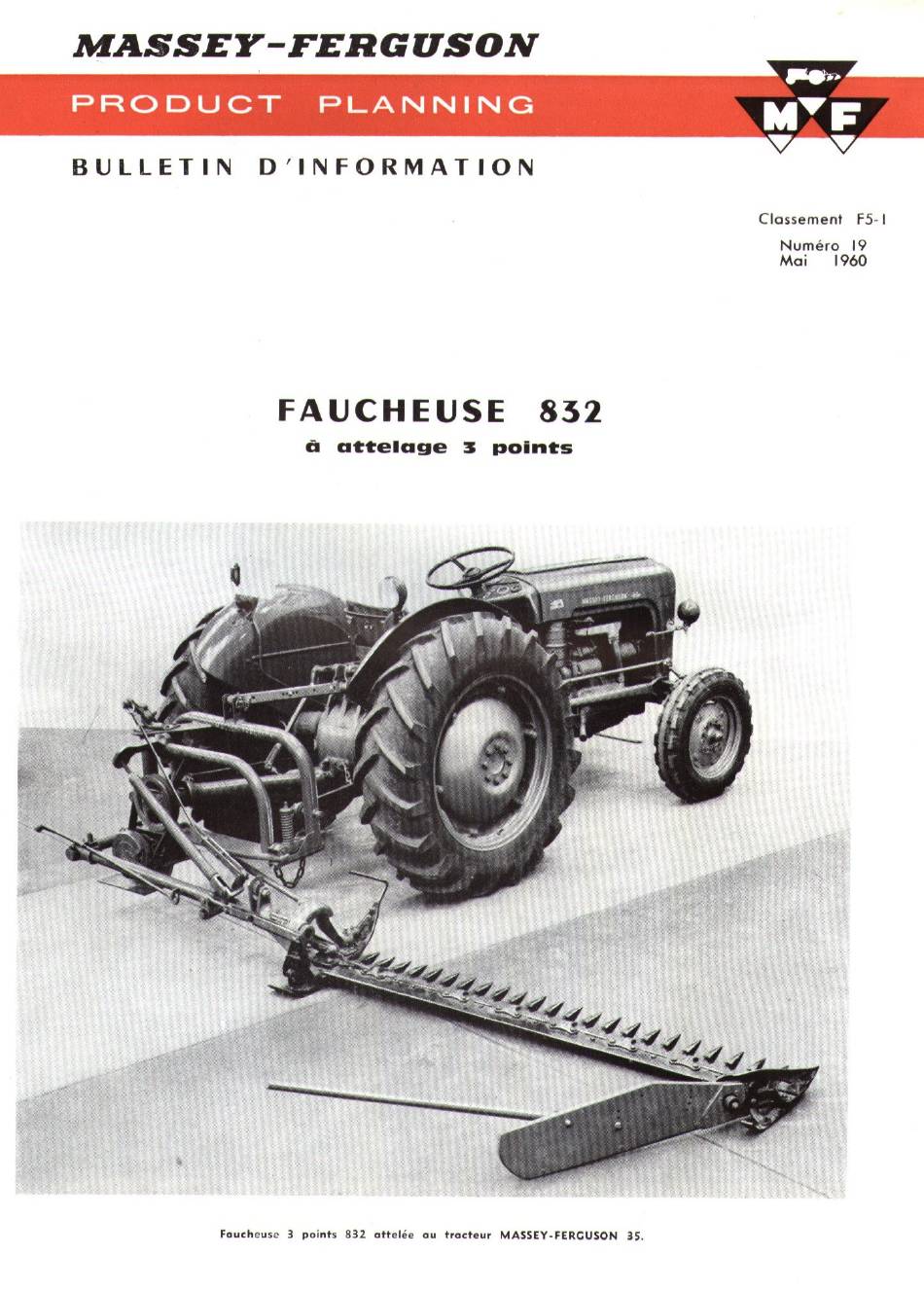

- Page 1 MASSEY-FERGUSON PRODUCT PLANNING BULLETIN INFORMATION Classement F5- I Numéro 1960 FAUCHEUSE attelage points Faucheuse 3 points attelée au tracteur MASSEY-FERGUSON...
- Page 2 FAUCHEUSE Faucheuse 832 en position de transport, attelée au tracteur Faucheuse 832 en position de travail, attelée au tracteur...
- Page 3 I'utilisateurpuisseIes effectuerou Iesvérifier aisément avec la seule Clé du tracteur. La faucheuse 832 est livrable avec une barre de coupe de 1,50 m ou 1,80 m normale. Dans sa version actuelle, elle est immédiatement adaptable aux tracteurs MASSEY-FERGUSON35 et 65.
- Page 4 FAUCHEUSE DESCRIPTION Le cadre pivotant présente une plaque d'assemblage sur Iaquelle est boulonné un socle en fonte portant l'arbre du plateau manivelle et l'arbre d'articulation de l'étanqon et de son tirant. de relevg ipal Le support de la poulie motrice est articulé...
- Page 5 FAUCHEUSE trapézoidales la vitesse de 940 tr/ mn (pour la vitesse normalisée de Ia prise force correspondant I .500 tr/mn moteur). fau- cheuse 32 peut étre livrée avec une poulie motrice de 22,8 cm de dia- metre donnant au régime normalisé une vitesse de plateau manivelle de tr/mn.
- Page 6 FAUCHEUSE AVANTAGES PARTICULIERS Attelage rapide La faucheuse 832 s'adapte en une minute peine sur l'attelage 3 points des tracteurs MASSEY FERGUSON. Aucun support spécial sur le tracteur n'est nécessaire; seul un stabilisateur classique, accessoire du trac- teur, doit étre placé du cöté droit pour maintenir Ia faucheuse sa position Iatérale...
- Page 7 FAUCHEUSE Relevage aisé grand dégagemene Le mécanisme de relevage de la barre de coupe de conception tres simple permet de soulever rapidement Ia barre par-dessus les obstacles sans la faire « fouetter », simple action sur la manette de contröle de position.
- Page 8 I'utilisation en fenaison des gros tracteurs. Encon•bremene réduit rentisage La faucheuse 832 peut étre dételée avec la barre de coupe relevée ou abaissée. Avec la barre de coupe relevée, elle n'occupe qu'un espace de 0,90 m X 1,50 m (ou 1,80 m). Dételée,...
-
Page 9: Utilisation
1,32 m ou 1,42 m préconisés avec Ia barre de coupe de 1,50 m. Réglage voie tracteur : La fau- cheuse 832, équipée d'une barre de coupe de 1,50 m Pour I'utilisation de ia barre de coupe de 1,80 m demande étre utilisée avec... - Page 10 FAUCHEUSE Ateelage Le tracteur doit étre équipé d'un support de stabilisateur sous Ia trompette droite. Le stabi- lisateur doit étre monté sur l'axe droit de Ia faucheuse avant l'attelage. Apres avoir reculé convenablement Ie tracteur, fixer les barres d'attelage inférieures, puis Ia barre supérieure aux trous prévus sur le bati faucheuse et sur...
- Page 11 FAUCHEUSE Hauteur bdti travail Apres attelage de la faucheuse au tracteur, nécessaire déterminer hauteur correcte du båti en procédant de la maniére suivante 1" Mettre båti niveau l'aide manivelle du tirant télescopique. Bloquer la manivelle cette position raide du reteneur spécial livré...
- Page 12 FAUCHEUSE Réglage tension ressort d'équilibrage Le ressort d'équilibrage est le principal organe contrölant flottement » au sol de Ia barre de coupe. II est recommandé que pour Ies conditions normales travail, Ia distance entre I'embout du ressort et le rebord inférieur du support soit d'environ 75 100 mm.
- Page 13 FAUCHEUSE Réglage dispositif sécurité Pour conditions normales d'utilisation, tension ressort est déterminée quand dépassement filetage boulon axial au-dessus de l'écrcu de serrage est de 25 mm. Ce dispositif est étudié de telle fagon qu'il soit impossible d'empécher son fonctionnement par blocage.
- Page 14 FAUCHEUSE VERIFICATIONS La faucheuse 832 est livrée pour des conditions moyennes d'utilisation. Aussi est-il nécessaire, au MISE ROUTE moment de Ia mise en route l'occasion changement de tracteur, d'effectuer certaines vérifications certaines mises point Relevage conditionnent le bon fonctionnement de la barre Pour permettre un fonctionnement correct du de coupe.
- Page 15 FAUCHEUSE Vérification de "alignement barre de coupe. Réglage barre coupe L'alignement de Ia barre de coupe est réglé l'usine et ne demande en principe aucune attention. Cepen- dant aprés une saison d'utilisation il est bon de le vérifier de la fagon exprimée par le schémaci-dessus. La distance D doit étre inférieure de 5 cm 7,5 cm environ par rapport...
-
Page 16: Caracteristiques
FAUCHEUSE Réglage I'enclanchernent systérne securité Le palier supérieur du b6ti est monté sur excentrique et permet de régler la hauteur de l'extrémité droite du cadre pivotant pour réaliser un parfait enclenchementdu mécanismede sécurité. Le réglage de l'excentrique peut étre effectué par rotation aprés avoir retiré la vis de blocage. CARACTERISTIQUES Poids 225 kg...
