ASSEMBLAGE FINAL

1
Assembler les blocs #9 selon la Fig.2.
Installer la capsule filetée #5 (Fig.2) à l'aide d'un tournevis
suffisamment large pour ne pas l'abîmer ou la détériorer.
Appliquer un couple de serrage de 13 à 35 lb-po. (1,5 à 4 Nm).
Assurez-vous que tous les items soient bien appuyés
au fond du logement dans le bloc.
Assurez-vous que les trois blocs comportent un nombre
identique de masselottes.
2

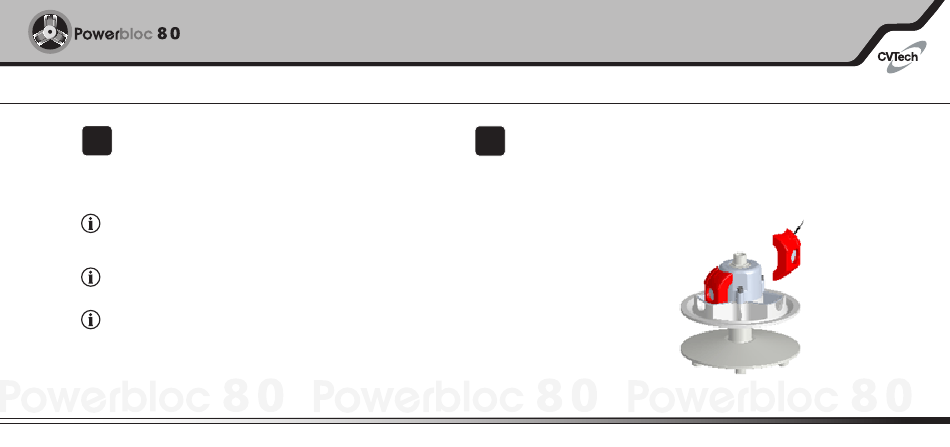

Après avoir monté le flasque coulissant #2 (Fig.1) sur le flasque
fixe #1 (Fig.1), insérer les trois blocs #9(Fig.1), la partie courbée
orientée vers le haut (Fig.3).
9
PARTIE COURBÉE
Fig. 3
10-11
