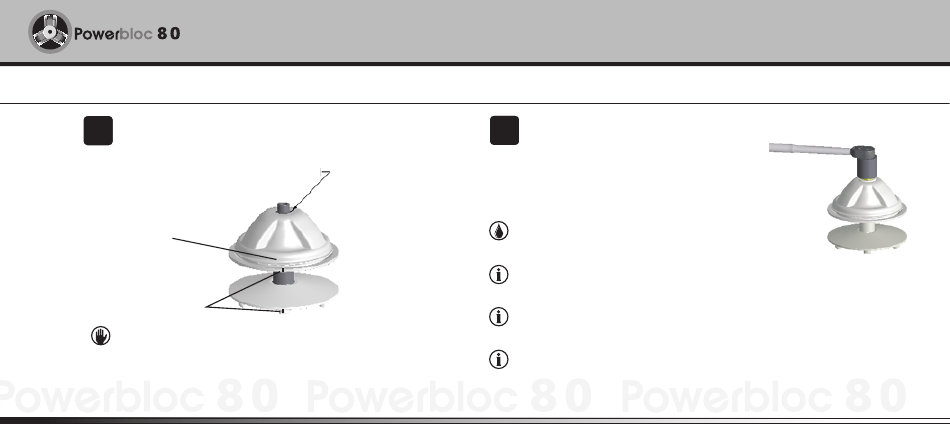

ASSEMBLAGE FINAL
3
Assembler le capot #15 (Fig.1) en s'assurant que la partie
hexagonale de l'arbre est bien engagée dans le capot.
SECTION HEXAGONALE
#
MARQUE
Ne pas oublier de réaligner les pièces avec les marques
d'alignement faites sur les composantes lors du
désassemblage (Fig.4).
11-10
#
Fig. 4
4
Placer la rondelle #16 (Fig.1) et l'écrou #17 (Fig.1).
Utiliser un adhésif pour filets Loctite # 271 sur les filets
de l'arbre du flasque fixe #1 (Fig.1).
Prendre soin de s'assurer que l'hexagone de la rondelle #16 (Fig.1)
est bien engagé sur l'hexagone de l'arbre.
Visser suffisamment à la main pour maintenir le capot #15 (Fig.1)
et la rondelle #16 (Fig.1) engagée dans l'hexagone de l'arbre.
En bloquant la rotation de la poulie avec l'outil de maintien # 0155-1018
et en utilisant une clé dynamométrique, appliquer un couple 100 à 110
lbs-pi (135 à 150 N-m).
