DÉSASSEMBLAGE DU VARIATEUR

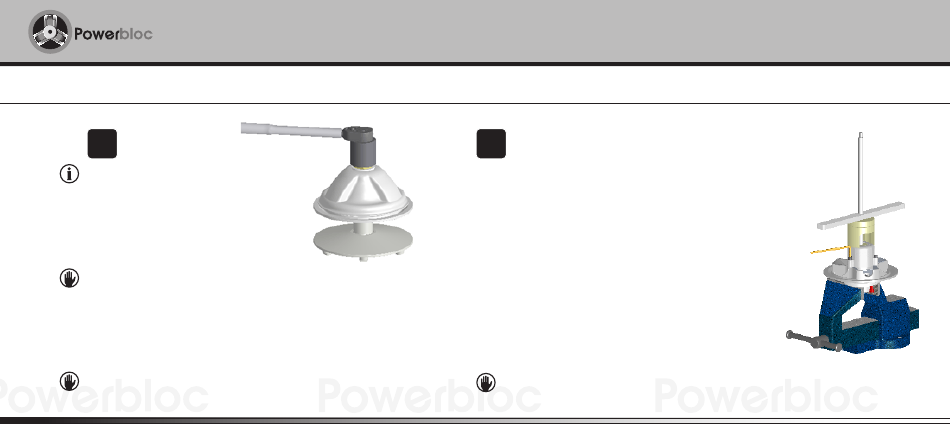

1
Retirer l'écrou de fixation du
capot #17 (Fig.1)
Pour conserver le balançage
initial de la poulie, noter le
positionnement des pièces lors
du désassemblage.
Étant donné qu'il est possible que les marques déjà présentes
sur le flasque coulissant #2 (Fig.1) et sur le flasque fixe #1 (Fig.1),
alignées avec le numéro d'identification du capot #15 (Fig.1)
soient difficilement repérables, il est judicieux de marquer d'un
trait l'orientation du capot, du flasque coulissant et du flasque
fixe de sorte qu'au réassemblage les pièces soient réalignées de
la même façon.
Noter le sens et la position des blocs assemblés #9 (Fig.1).
11-10
2
Utiliser l'outil de compression # 5055-0002.
Utiliser un étau pour maintenir l'outil de
compression bien en place.
Installer l'outil avec une légère pression sur le
couvercle de ressort #6 (Fig.1) puis dévisser les
3 vis #8 (Fig.1) qui retiennent le couvercle de
ressort.
Détendre lentement la pression sur le couvercle
de ressort jusqu'à ce que le couvercle et le
couvercle #6 (Fig.1) et le ressort #4 (Fig.1)
soient libres.
Noter la séquence et le sens des composantes.
