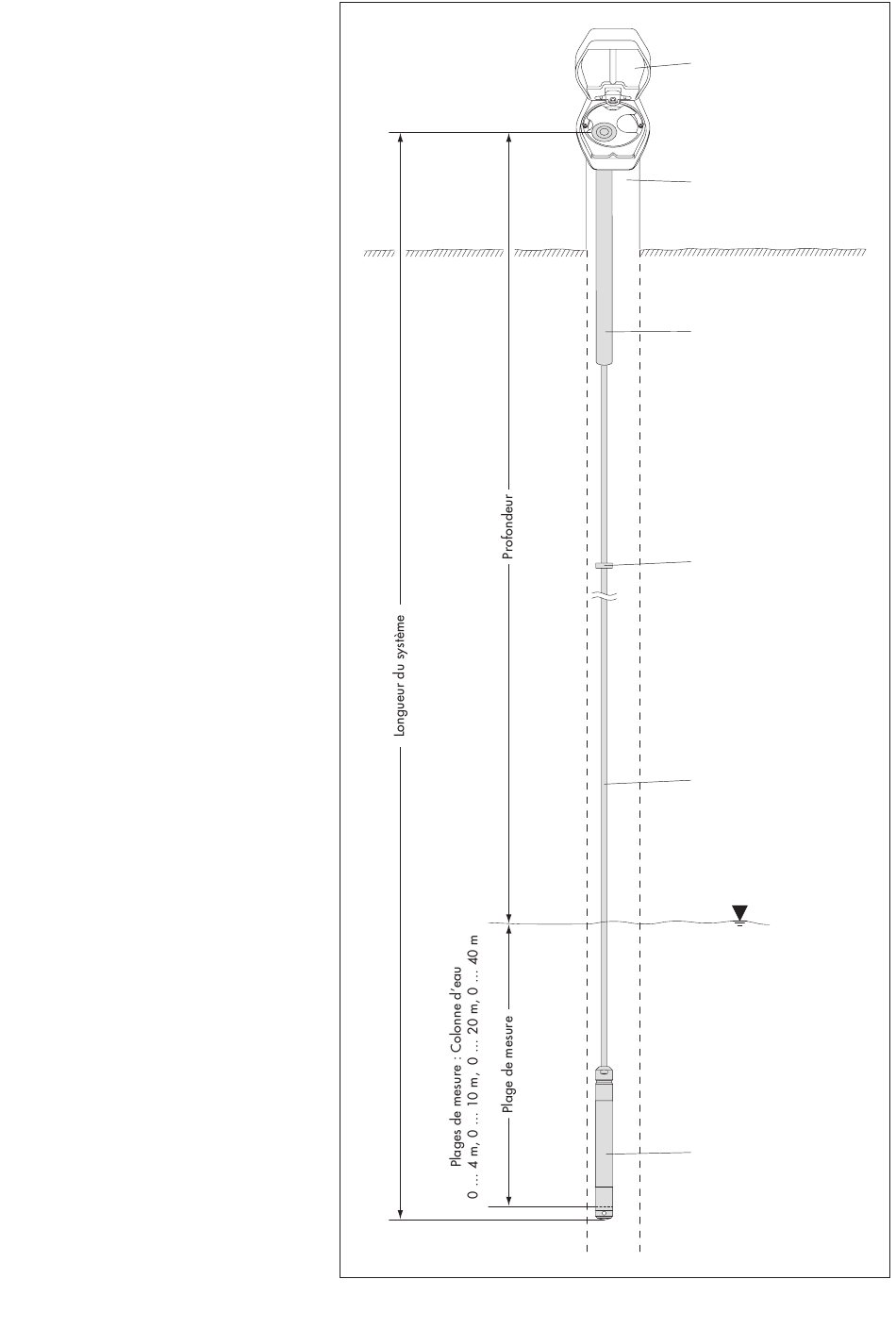

Fig. 1 : Structure d'une station de
mesure pour eaux souterraines avec
l'Orpheus Mini.
L'Orpheus Mini est constitué de trois élé-
ments principaux : Unité de communication,
câble de sonde manométrique et sonde
manométrique avec enregistreur.
Longueur du système Orpheus Mini =
longueur unité de communication +
longueur de câble + longueur sonde mano-
métrique avec enregistreur. (La longueur du
système est nécessaire lors de la commande
d'un Orpheus Mini ; cette longueur n'est
pas requise lors du réglage des paramètres
de fonctionnement de l'Orpheus Mini)
Obturateur articulé
Tube de forage
Unité de communication
Butée en caoutchouc
Câble de sonde
manométrique
Sonde manométrique
avec enregistreur
