Contrôle du capteur de vitesse

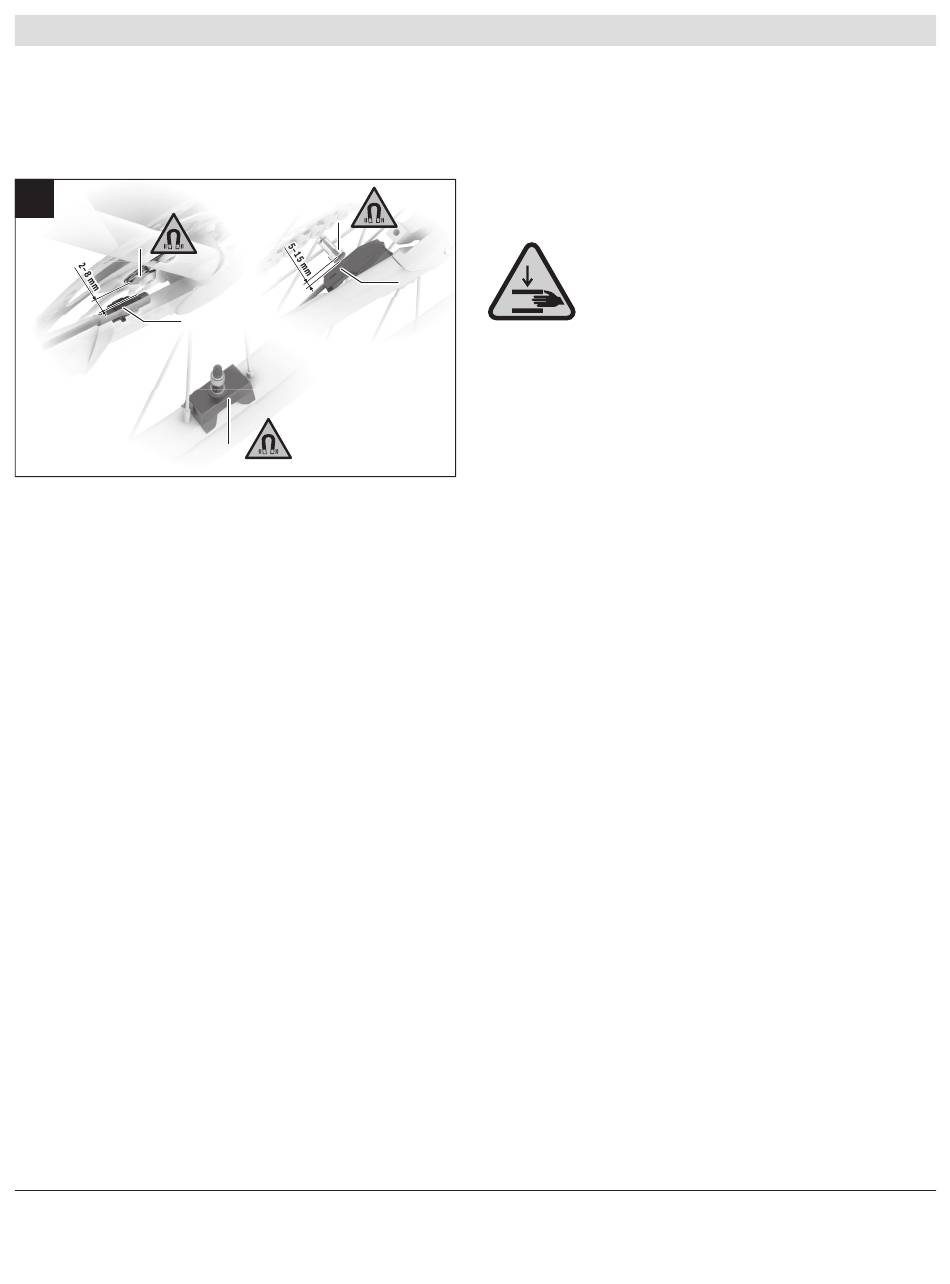

(voir figure A)
A
(3)
(1)
(1) Capteur de vitesse
(2) Aimant de rayon
(3) Aimant CenterLock
(4) Aimant de jante
a) forme de capteur différente et position de montage diffé-
rente possibles
b) position de montage différente possible
Capteur de vitesse fin
Le capteur de vitesse (1) et son
aimant CenterLock (3) ou son capteur de rayon (2)
sont montés en usine de façon à ce que l'aimant se
trouve à une distance de 2 à 15 mm du capteur de vi-
tesse lorsqu'il passe devant ce dernier quand la roue
tourne.
Lorsque des modifications sont apportées à la
construction, il convient de faire en sorte que la dis-
tance correcte entre aimant et capteur de vitesse soit
respectée (voir figure A).
Remarque : Veillez lors de la dépose et la repose de
la roue arrière à ne pas endommager le capteur ou
son support.
Lorsque vous changez de roue, veillez à ce que les
câbles des capteurs soient acheminés sans tension ni
pliure.
Bosch eBike Systems
(2)
(4)
a)
b)
Montage
L'aimant CenterLock (3) ne peut être retiré et réinsé-
ré que 5 fois au maximum.
Aimant de jante
(1)
l'aimant et les objets qu'il a attirés. Il peut en ré-
sulter des blessures de la peau (p. ex. par des co-
peaux métalliques attirés par l'aimant), des pince-
ments, ecchymoses, contusions ou fractures. Pour
écarter ces risques, soyez vigilant et portez des équi-
pements de protection appropriés.
Remarque : Veillez à ne pas modifier l'orientation de
l'aimant de jante par rapport à la jante (voir figure A).
Quand un aimant de jante est installé, aucun capteur
n'est nécessaire pour détecter une rotation de la
roue. La motorisation détecte elle-même la présence
de l'aimant à proximité et calcule la vitesse ainsi que
toutes les autres données requises à partir de la fré-
quence d'apparition du champ magnétique.
La motorisation étant sensible aux champs magné-
tiques, veuillez éviter la présence d'autres champs
magnétiques (p. ex. pédales magnétiques, cadence-
mètres magnétiques, outils magnétiques ou magnéti-
sés, etc.) à proximité de la motorisation.
Attention risque de blessure aux mains
par les objets attirés par l'aimant : il y a
risque de blessure quand vos doigts ou
votre main se retrouvent coincés entre
