Français – 12

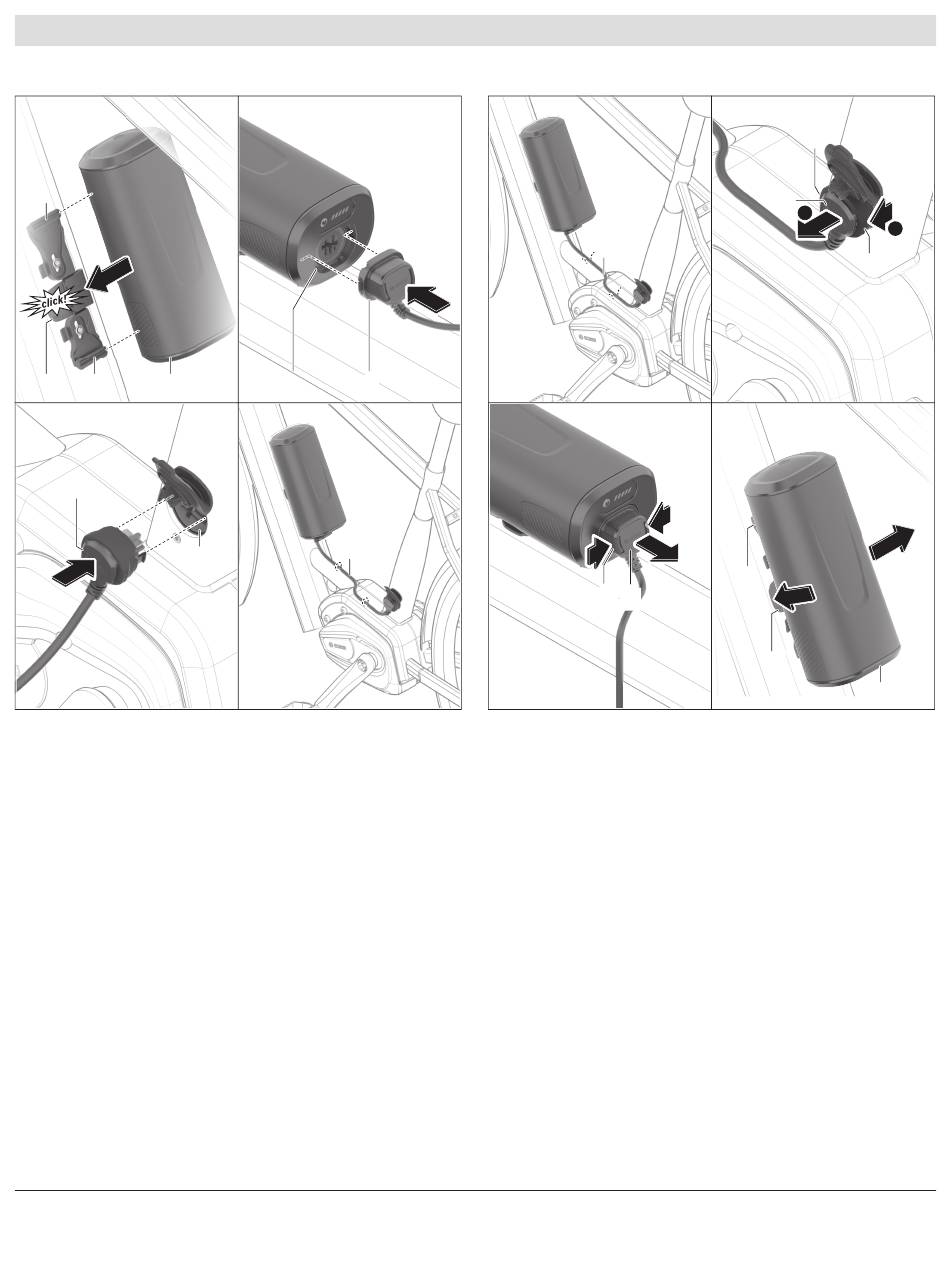

Mise en place de la batterie PowerMore
(11)
(10) (11) (1)
(7)
(8)
Pour mettre en place la batterie (1), positionnez ses
rainures de guidage (12) au niveau des rails de
guidage (11). Veillez à orienter la batterie dans le bon
sens et à l'insérer dans les deux rails de guidage.
Faites coulisser la batterie (1) dans le support (9)
jusqu'à ce qu'elle s'enclenche de manière audible.
Raccordez le connecteur (4) à la prise de
raccordement (3). Veillez à l'orientation correcte du
connecteur (4).
Raccordez le connecteur (7) à la prise de charge (8)
de la batterie de VAE. Veillez à l'orientation correcte
du connecteur (7).
Sécurisez le câble (6) comme préconisé par le fabri-
cant de VAE (p. ex. avec des clips de câble).
0 275 U07 3RE | (14.05.2025)
(3) (4)
(6)
Retrait de la batterie PowerMore
(6)
(13) (4)
Commencez par dégager le câble (6) de ses attaches/
clips conformément aux indications du fabricant de
VAE.
Tirez vers vous le mécanisme de
déverrouillage (14) ❶ et débranchez le
connecteur (7) de la prise de charge de la batterie de
VAE ❷.
Obturez soigneusement la prise de charge de la batte-
rie de VAE avec le cache afin d'éviter toute pénétra-
tion de saletés et d'eau.
Pressez les boutons de déverrouillage (13) et dé-
branchez le connecteur (4) de la prise de raccorde-
ment.
Pour retirer la batterie (1), appuyez sur le bouton de
déverrouillage (10) et dégagez latéralement la
batterie (1) du support (9).
(14)
(7)
2
1
(14)
(9)
(10)
(1)
