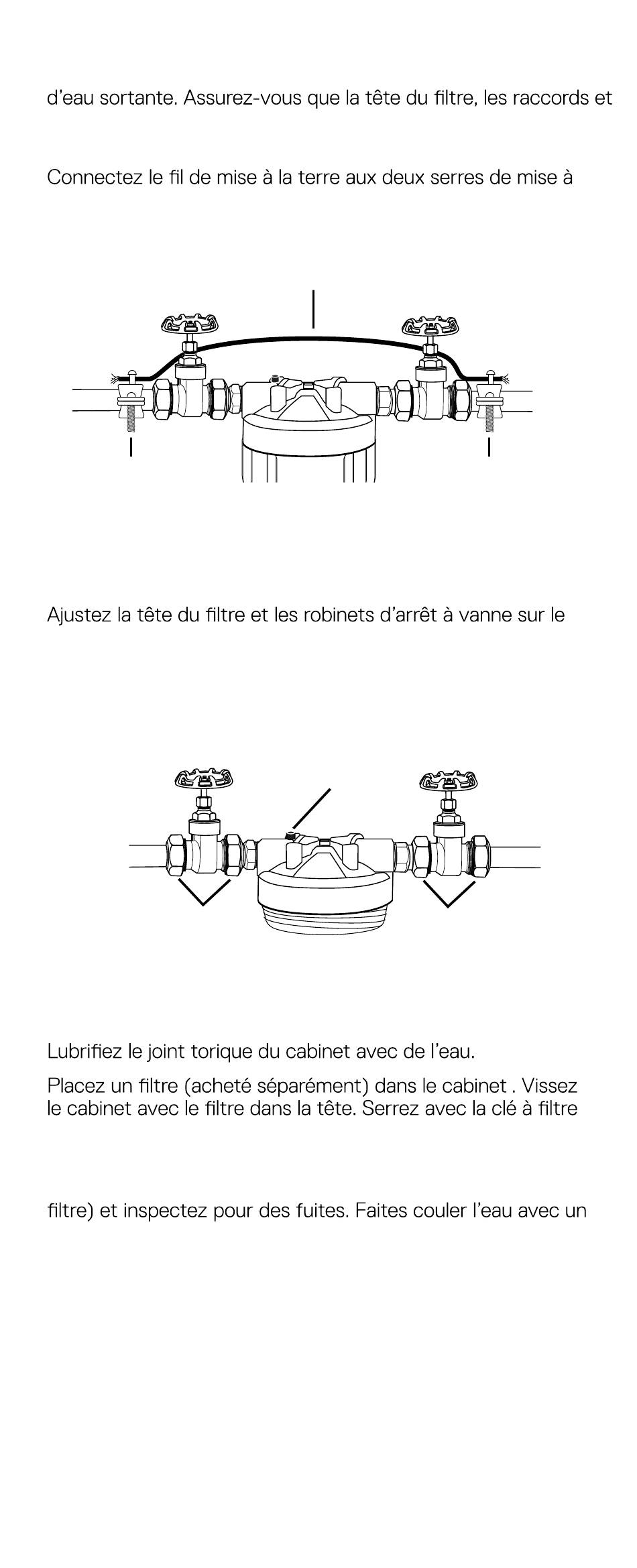

5. Pour une installation sur une tuyauterie métallique :Installez
une serre de mise à la terre sur la section de conduite d'eau
entrante en métal et une sur la section de conduite en métal
les soupapes sont entre les deux serres de mise à la terre. (voir
la Figure 3)
la terre, à l'aide du terminal à vis sur chaque serre de mise à la
terre. Serrez solidement..
Serre de mise à
la terre
6. Coupez le conduit à la bonne longueur à l'aide d'un coupe tuyau.
7.
conduit. Assurez que le port "ENTRANT (IN)" avec le bouton
rouge de dégagement d'air est raccordé à la conduite entrante
d'alimentation en eau. Serrez les écrous à compression des deux
côtés des robinets (voir la Figure 4). (Quatre emplacements.)
Alimentation
en eau
entrante
8.
9.
pour sceller adéquatement.
10. Ouvrez lentement l'alimentation principale en eau tout en
pressant sur le bouton rouge de dégagement d'air (sur la tête du
robinet ouvert durant cinq (5) minutes pour évacuer l'air.
• 16 • Français
Fil de mise à la terre
Bouton rouge de
dégagement d'air
Entrée
Serrez les
écrous à
compression
Serre de mise à
la terre
Figure 3
Sortie
sortante
Serrez les
écrous à
compression
Figure 4
Eau
