Retirer l'appui-bras
3

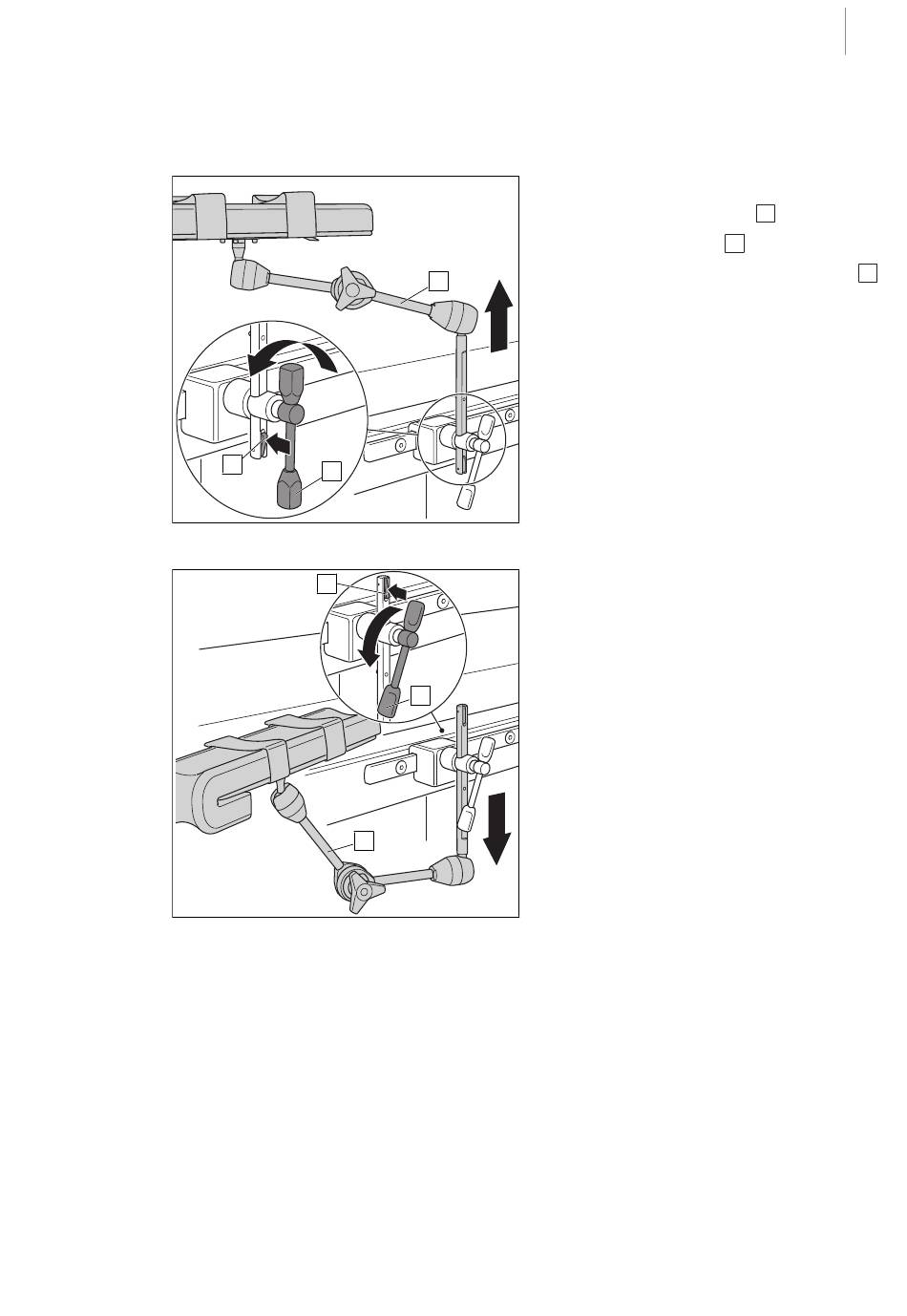

Fig. 6 :
Retirer l'appui-bras par le haut.
Fig. 7 :
Retirer l'appui-bras par le bas
1002.49A0
IFU 1002.49 FR 03
1
2
3
2
1
Manipulation et utilisation
Retirer l'appui-bras
Retirer l'appui-bras
1. Maintenir le bras articulé
2. Ouvrir la vis à garret
3. Appuyer sur le levier de déverrouillage
et le maintenir enfoncé.
4. Retirer le bras articulé de l'appui-bras de
la mortaise du clameau pour rails porte-
accessoires.
3
.
1
.
2
3
