6.3 Ouverture du capot

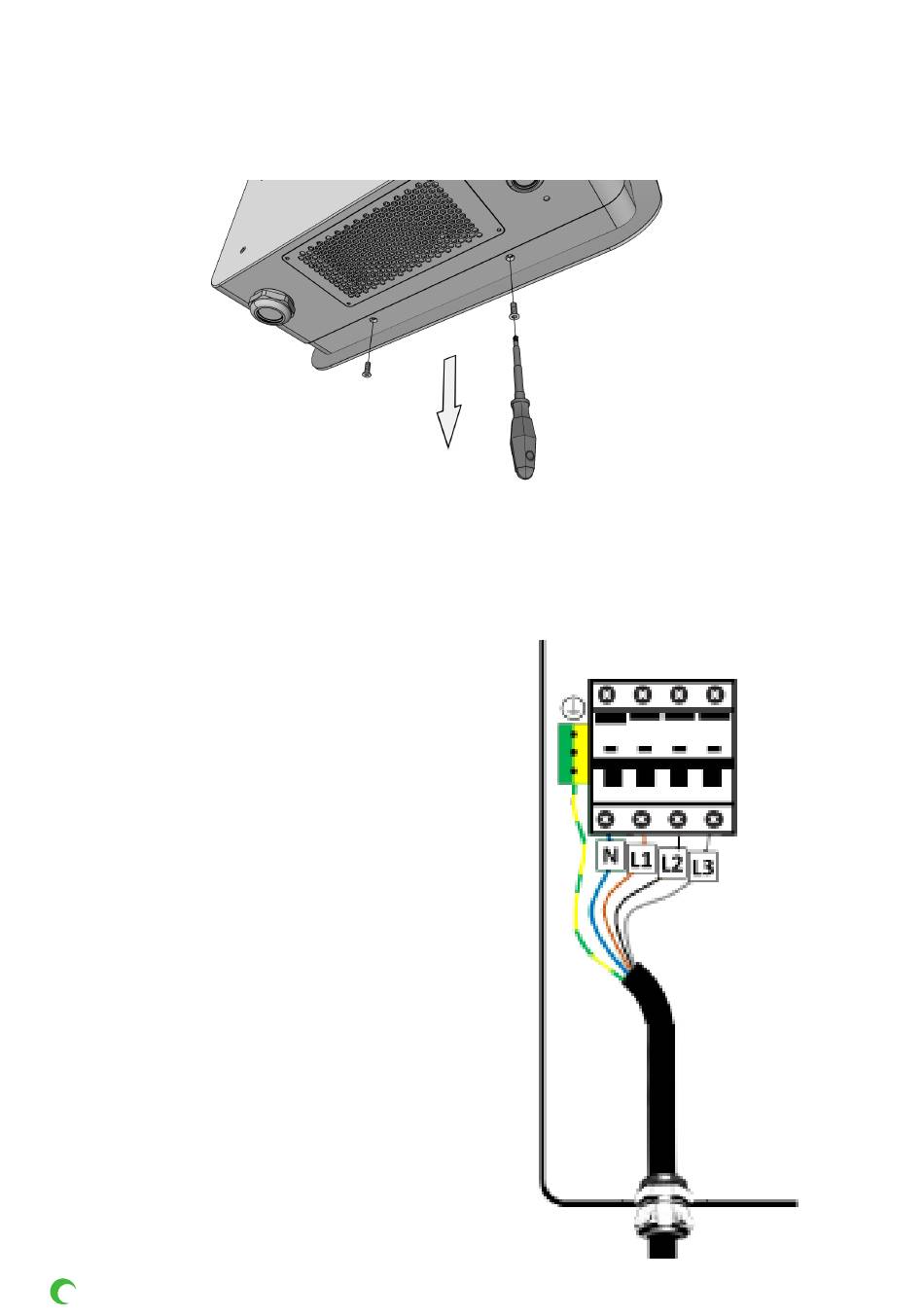

Procéder à l' o uverture du capot de la manière suivante.
Dévisser les vis situées en dessous de la borne de recharge avec l' e mbout de vissage fourni.
Le capot peut maintenant être enlevé. Voir figures 4
Effectuer ces étapes dans l' o rdre inverse pour refermer le capot. Figure 4
Figure 4
6.4 Instructions de perçage
Déterminer la hauteur de la borne de recharge DC. La partie supérieure de la borne de recharge DC dépasse de 16 cm les
deux trous de perçage les plus hauts.
6.5 Passage de câble et serrage du système d'anti-arrachement
Connecter le fil neutre et les phases L1, L2, L3 dans l' o rdre
suivant :
N – câble bleu
L1 – câble marron
L2 – câble noir
L3 – câble gris
Insérer le câble d' a limentation par le bas et serrer ferme-
ment le presse-étoupe M32. Attention, la taille du pres-
se-étoupe dépend de la taille du câble.
Fixer le câble avec le serre-câble existant installé dans le
chargeur. Connecter les fils du câble aux pinces disponibles
de l'interrupteur principal (max. 5Nm).
7.
