Remplacement de l'inteRRupteuR d'alimentation des poweRmax65/85
Installation du nouvel interrupteur d'alimentation (modèle CE)
1. Connecter les fils d'alimentation au-dessus du nouvel interrupteur d'alimentation. Connecter les fils aux bornes
appropriées dans le même ordre que vous les avez retirés.
Serrer les vis à un couple de 23 kg cm. Se reporter aux figures ci-dessous.
2. Connecter les fils d'alimentation au-dessous du nouvel interrupteur d'alimentation. Connecter les fils aux bornes
appropriées dans le même ordre que vous les avez retirés.
Connecter le fil court à T1, le fil moyen à T2 et le fil long à T3. Serrer les vis à un couple de 23 kg cm.
3. Tirer délicatement le haut du circuit imprimé arrière de la source de courant.
4. Placer l'interrupteur d'alimentation dans la source de courant. Vous devrez manoeuvrer l'interrupteur autour
de l'extrémité droite du circuit imprimé d'alimentation. Assurez-vous de n'endommager aucun composant.
5. Pousser le montant de l'interrupteur d'alimentation par le trou du panneau arrière.
6. Du côté ventilateur de la source de courant, reconnecter le tuyau d'alimentation en gaz au filtre à air. Pousser
le tuyau dans le connecteur de tuyau instantané.
7. Pousser délicatement le panneau arrière contre la source de courant.
8. Replacer le support métallique du panneau arrière situé sur le dessus du panneau central. Aligner la rainure du
support avec la languette en plastique du panneau avant et pousser les broches dans les trous des panneaux
d'extrémité.
Bulletin de service sur le terrain

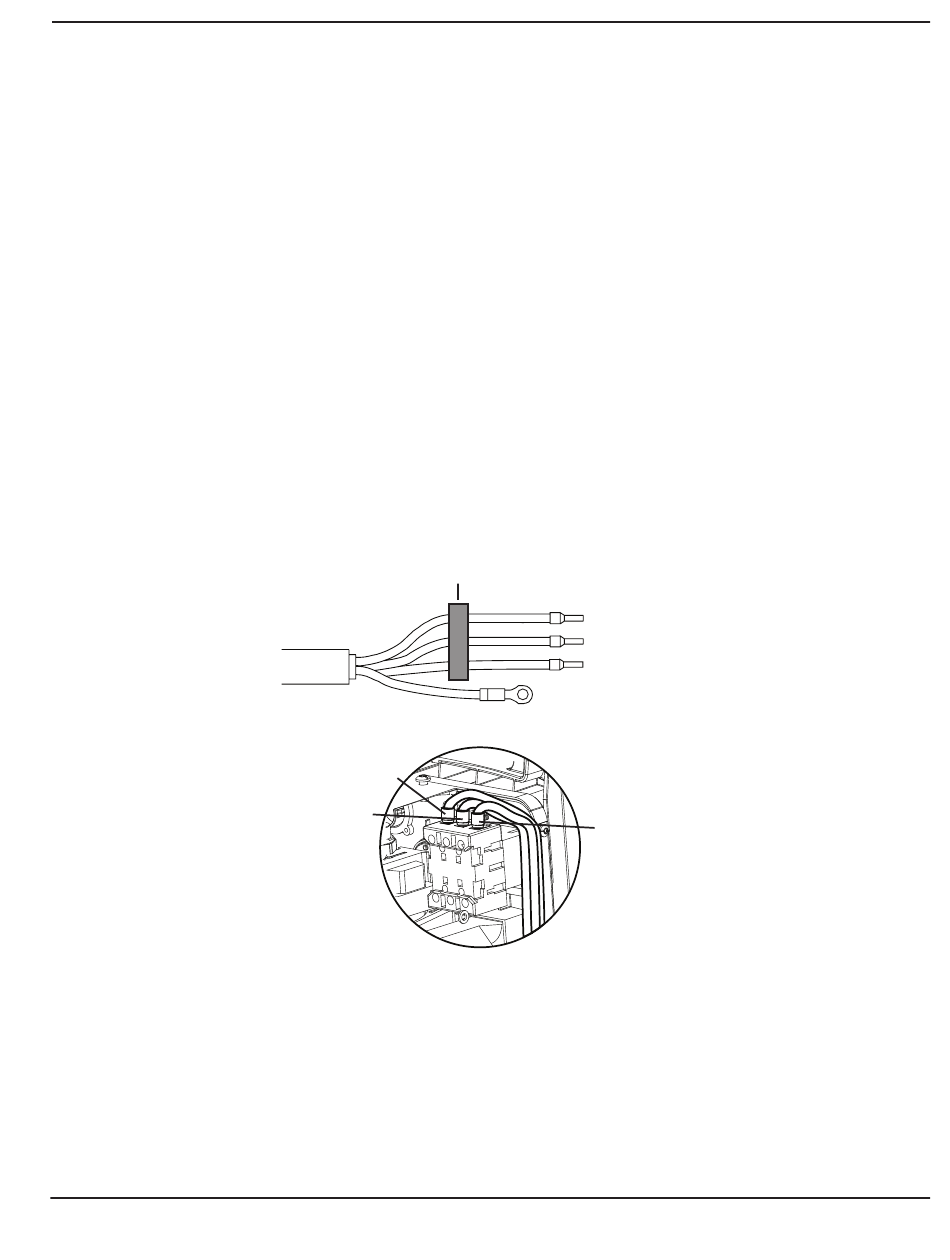

CE triphasé
Noyau de ferrite
Mise à la terre (GND)
L1
L2
L1 Marron
L2 Noir
L3 Gris
Vert/jaune
L3
a-7
