Remplacement de l'inteRRupteuR d'alimentation des poweRmax65/85
Retrait de l'ancien interrupteur d'alimentation (modèle CE)
1. Du côté ventilateur de la source de courant, déconnecter le tuyau d'alimentation en gaz du filtre à air. Tirer la bague
orange sur le connecteur de tuyau instantané et tirer le tuyau hors du connecteur. Déconnecter le tuyau permet au
panneau arrière de s'écarter plus de la source de courant.

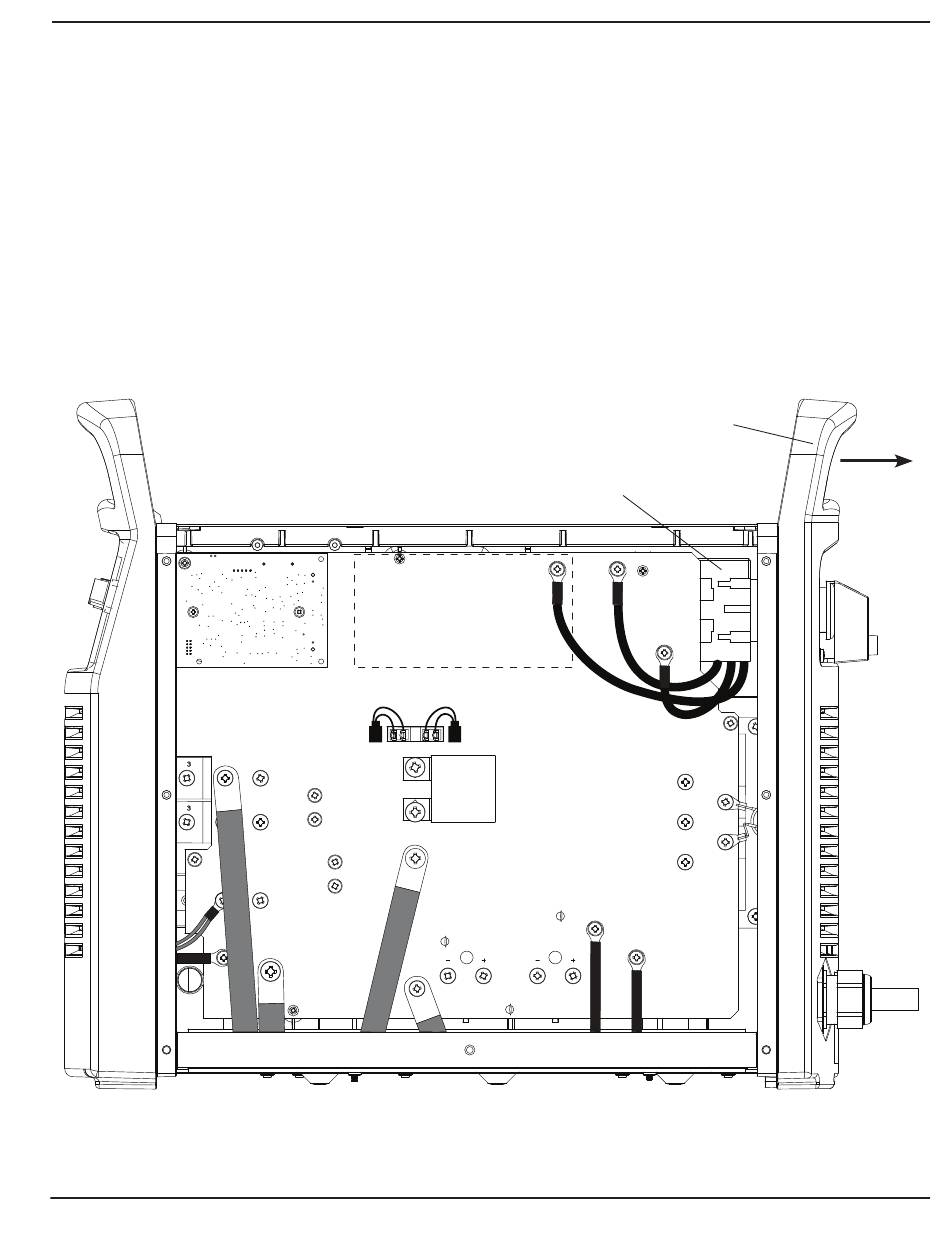

2. Tirer délicatement le haut du panneau arrière de la source de courant.
3. Dégager l'interrupteur d'alimentation de la source de courant. Vous devrez manoeuvrer l'interrupteur autour de
l'extrémité droite du circuit imprimé d'alimentation. Assurez-vous de n'endommager aucun composant.
4. Retirer les fils d'alimentation du dessus et du dessous de l'ancien interrupteur d'alimentation.
5. Jeter l'ancien interrupteur d'alimentation.
J29
Bulletin de service sur le terrain
J19
TP12
J27
J30
WORK
LEAD
Panneau arrière
Interrupteur
d'alimentation
J1
J2
J18
TP11
J23
J24
TP13
J13
a-5
