Remplacement de l'inteRRupteuR d'alimentation des poweRmax65/85

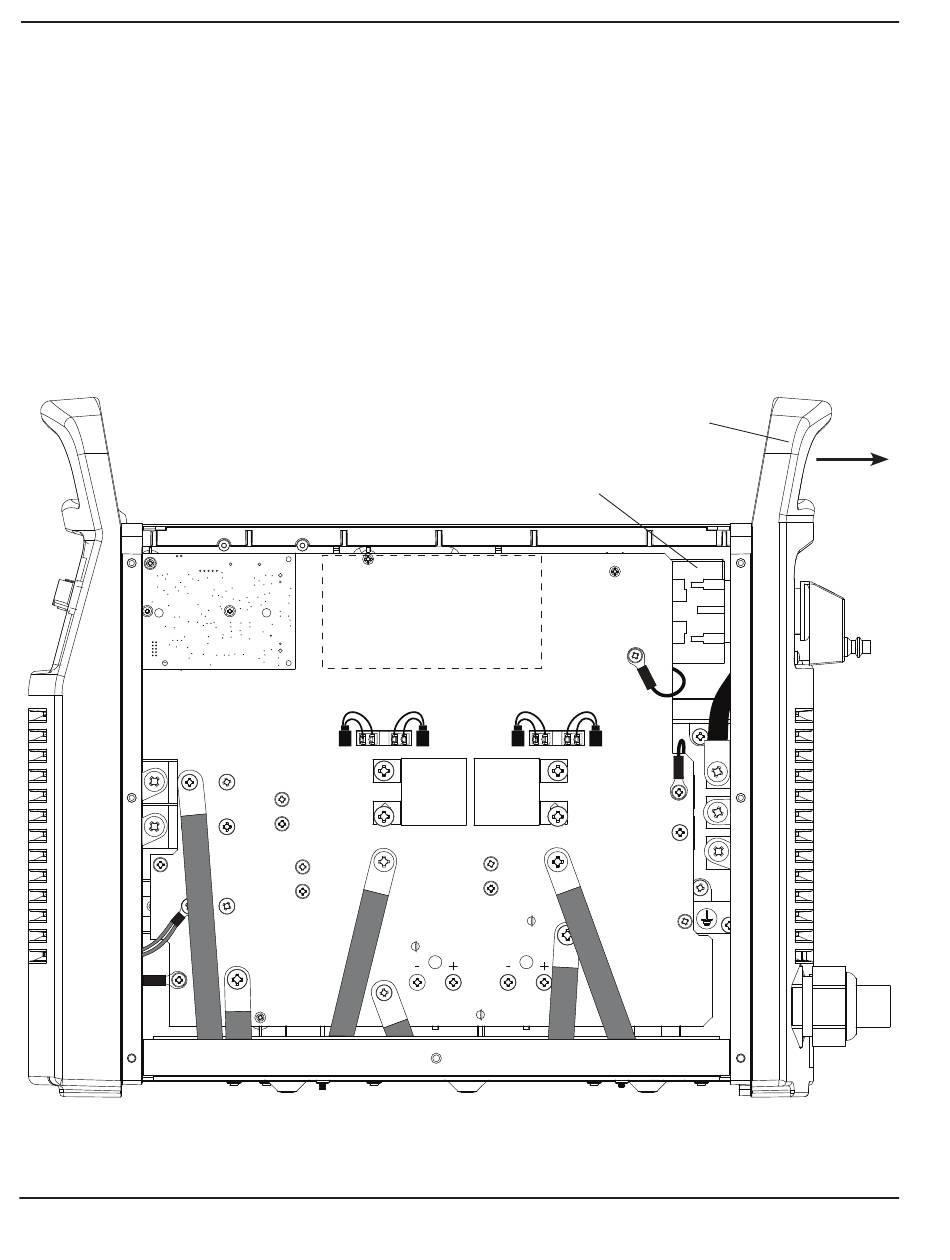

Retrait de l'ancien interrupteur d'alimentation (modèle CSA)
1. Du côté ventilateur de la source de courant, déconnecter le tuyau d'alimentation en gaz du filtre à air. Tirer la bague
orange sur le connecteur de tuyau instantané et tirer le tuyau hors du connecteur. Déconnecter le tuyau permet au
panneau arrière de s'écarter plus de la source de courant.
2. Tirer délicatement le haut du panneau arrière de la source de courant.
3. Dégager l'interrupteur d'alimentation de la source de courant. Vous devrez manoeuvrer l'interrupteur autour de
l'extrémité droite du circuit imprimé d'alimentation. Assurez-vous de n'endommager aucun composant.
4. Retirer les fils d'alimentation du dessus et du dessous de l'ancien interrupteur d'alimentation.
5. Connecter les fils de l'interrupteur auxiliaire au-dessus de l'ancien interrupteur d'alimentation.
6. Jeter l'ancien interrupteur d'alimentation.
