- Le raccord de la cheminée ne doit pas passer par un grenier, par le toit, par un endroit fermé ou tout autre endroit similaire, par le sol ou par le
plafond. Dans le cas du passage du raccord à travers un mur ou à proximité de matériaux combustibles, l'installation doit être conforme à la
réglementation en vigueur des autorités ayant juridiction.
Le tuyau de connection doit etre solidement attaché et étanche. Dans le cas d'une connection au registre de la cheminée, utiliser un tuyau
coupé avec l'ouverture tournée vers le bas.
NOTE IMPORTANTE:
Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement
-
à l'aide d'une plaque dépassant la face avant de l'appareil d'au moins 40cm (16 pouces).
Cette plaque doit être isolante et incombustible.
-
utiliser des tuyaux de 153mm(6 pouces) de diamètre de préférence émaillés car leur résistance
à la corosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur
que conservent les fumées soit comme il se doit, utilisée pour établir le tirage.
-
le mur arrière doit être constitué de matériaux incombustibles. Dans le cas contraire, il devra être
-
correctement protégé : une distance minimale de 45cm (18 pouces) doit être respectée entre le
-
tuyau d'évacuation et tout matériau combustible.
HAUTE TEMPERATURE EN FONCTIONNEMENT.
GARDER LES ENFANTS, VETEMENTS ET MEUBLES A L'ECART.
LE CONTACT PEUT PROVOQUER DES BRULURES.
Test de l'appareil : un revetement de graisse protège certaines pièces internes contre la rouille et au
premier allumage, la chaleur peut en dégager une légère odeur qui est normale et transitoire. Lorsque
l'appareil a été correctement installé et connecté au conduit de fumée, il doit etre utilisé à petite allure
durant plusieurs heures. Le contact soudain avec un feu violent peut provoquer des dommages.
Quand un appareil est allumé et qu'il est connecté à une cheminée froide qui n'a pas été utilisée depuisquelque temps, il peut y avoir quelques
difficultés avec le tirage. La conclusion que l'appareil ou le conduit de fumée est défectueux ne doit pas etre tirée prématurément mais attendre
au moins une journée pour confirmation.
DEGAGEMENTS
Tous les exemples ci-dessous sont ceux d'installations mur latéral / mur arrière avec pénétration dans le mur arrière.
Le dégagement des murs inflammables et les mesures des protections de sol sont donnés en pouces. Pour toute autre installation, y compris
celles avec des dégagements réduits, merci de consulter le manuel du propriétaire.
CONSULTEZ VOS SERVICES DU BÂTIMENT OU DE LUTTE ANTI-INCENDIE EN CE QUI CONCERNE LES RESTRICTIONS LOCALES,
AUTORISATIONS ET INSPECTIONS.
Modèle
Du mur latéral au plus près
coté du raccord de cheminée
3701
33 pouces/83.8 cm
3101
33 pouces/83.8 cm
DEGAGEMENTS STANDARD (en Pouces/cm)
Pénétration du plafond
Mur latéral au tuyau Mur arrière au tuyau
3730
33/83.8
24/61
3731
34/86.3
28/71.1
3732
28/71.1
18/45.7
3733
33/83.8
24/61
3734
34/86.3
24/61
DEGAGEMENTS REDUITS (en Pouces/cm)
Pénétration du plafond
Mur latéral au tuyau Mur arrière au tuyau
3730
15/38
9/22.8
3731
15/38
9/22.8
3732
15/38
9/22.8
3733
15/38
9/22.8
3734
15/38
9/22.8
Information supplémentaire: Using a back wall shield only, en cas de of penetration du plafond, le dégagement du mur arrière au tuyau est de
22.8cm (9 cm).
Dégagement du mur latéral au tuyau est de 33''/83.82cm pour 3730 & 3733 ; 34''/86.36cm poiur 3731 & 3734 et 28'' pour 3732.
Seule une houille grasse non volatile (gazeifiable) doit être utilisé dans un poêle Godin. Une houille grasse trop volatile risquerait de brûler trop
rapidement et de provoquer la surchauffe à la fois de l'appareil et du conduit.
L'espace chauffé variera en fonction de la perte de chaleur de la demeure, de la circulation d'air entre les pièces, de l'emplacement du poêle et
de la façon dont il est utilisé.
Le rendement de chaleur, c'est à dire l'espace chauffé, et le temps effectif de chauffe repose sur la qualité des boulets de charbon, de
préférence de petite taille : 13.500 BTU/1b, contenant 8-10 % de cendres.
La qualité du charbon que vous brûlez, et donc le rendement que vous obtenez, peut être moindre.
Du mur arrière à
l'arrière de l'appareil
32 pouces/81.3 cm
32 pouces/81.3 cm
Pénétration du mur
Mur latéral au tuyau Mur arrière au poele
33/83.8
34/86.3
33/83.8
33/83.8
34/86.3
Pénétration du mur
Mur latéral au tuyau Mur arrière au poele
15/38
15/38
15/38
15/38
15/38
Instruction Manual for use and installation

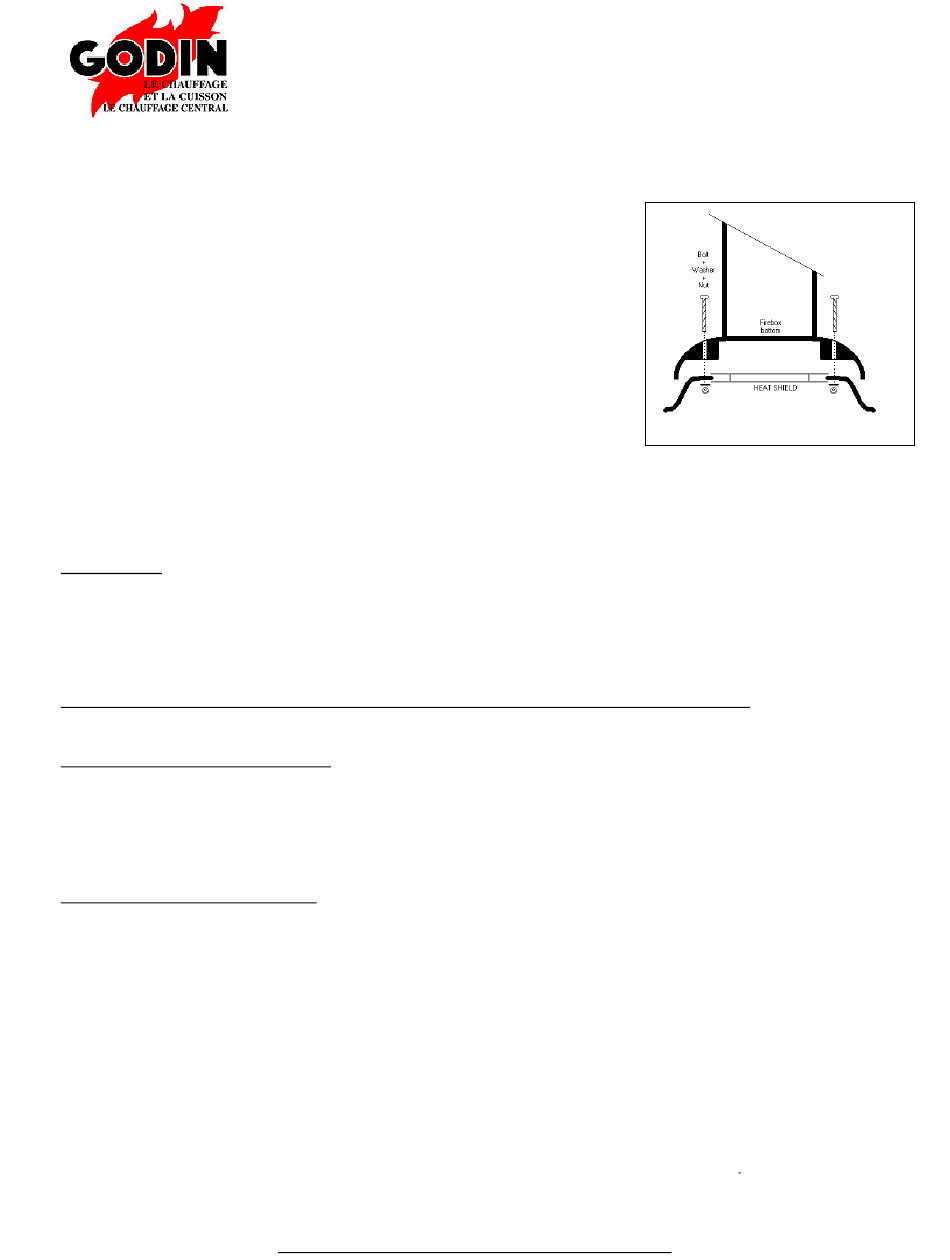

Petit GODIN heat shield installation diagram
De l'avant de la protection de sol
à la porte de foyer
16 pouces/40.6 cm
16 pouces/40.6 cm
Installation d'angle
32/81.3
31/78.7
37/94
31/78.7
32/81.3
24/61
32/81.3
31/78.7
37/94
31/78.7
Installation d'angle
10/25.4
9/22.8
10/25.4
9/22.8
10/25.4
9/22.8
10/25.4
9/22.8
10/25.4
9/22.8
Tuyau au mur
Tuyau au mur
