Éléments et installation
ÉLÉMENTS DE BASE DU SYSTÈME

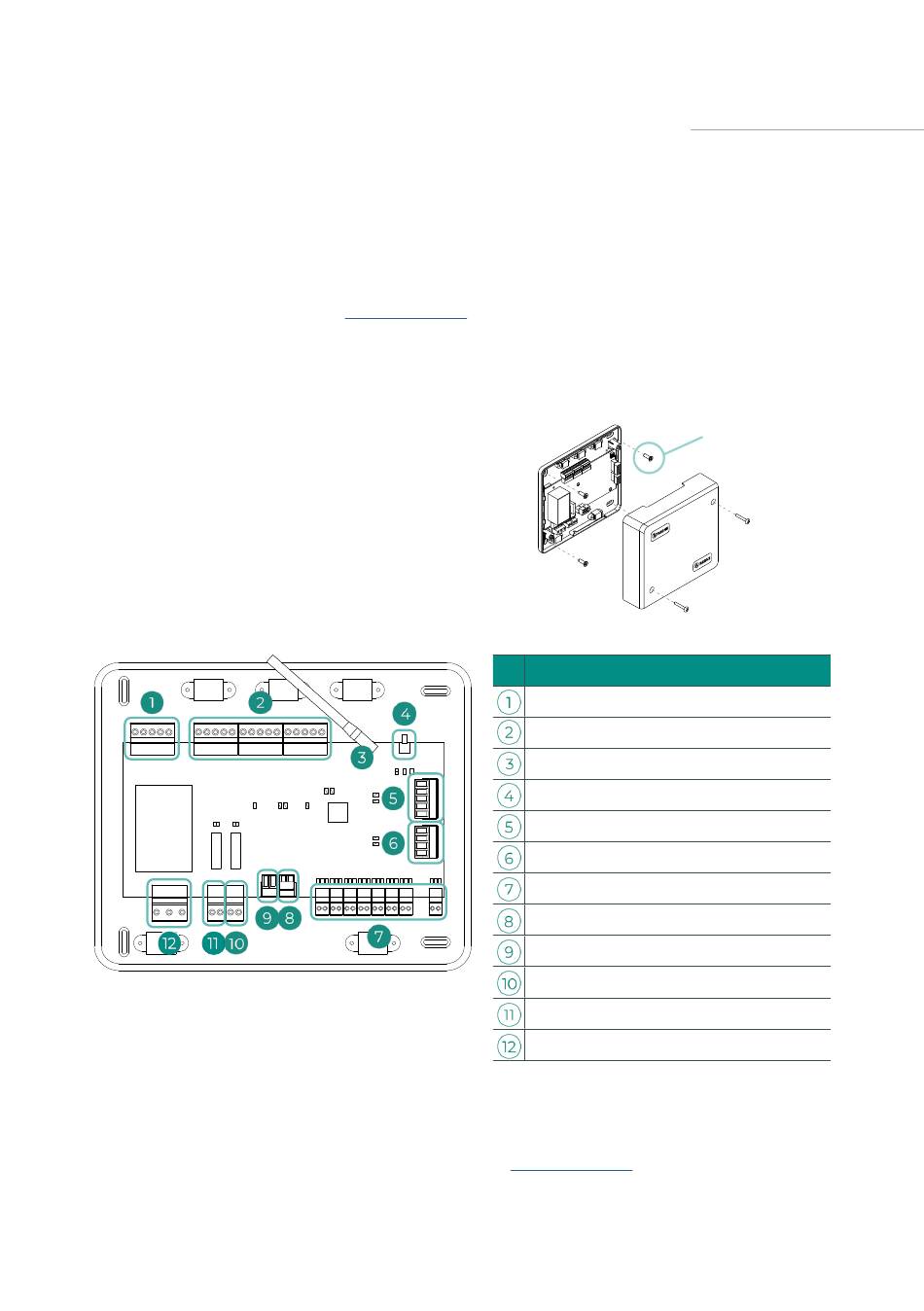

Platine centrale du système Airzone Easyzone 25 (AZC25CB1IAQ)
Pour en savoir plus, consultez la
Montage
La platine centrale du système est fournie montée dans le plénum. Si vous devez la remplacer,
faites comme suit :
1.
Placez la platine centrale à proximité de l'unité
à contrôler.
2.
Dévisser le cache pour fixer la partie arrière
au plénum. Dimensions minimales des vis :
Ø = 4,5 mm, L = 25 mm.
3.
Une fois toutes les connexions effectuées,
revissez le cache.
Connexion
Attention : Vous aurez la possibilité d'incorporer un module de contrôle On/Off de zone
(AZCE8ACCOFF) au boîtier de la platine centrale.
Pour en savoir plus sur le module On/Off, consultez la
fiche
technique.
Nº
fiche
Description
Bus CAN
Bus de connexion Airzone
Antenne
Connexion sans fil
Bus domotique
Bus unité
Sorties de moteur / d'ionisateur
Entrée numérique
Entrée analogique
Circuit basse température
Circuit haute température
Alimentation
technique.
Ø = 4,5 mm
L = 25 mm
9
