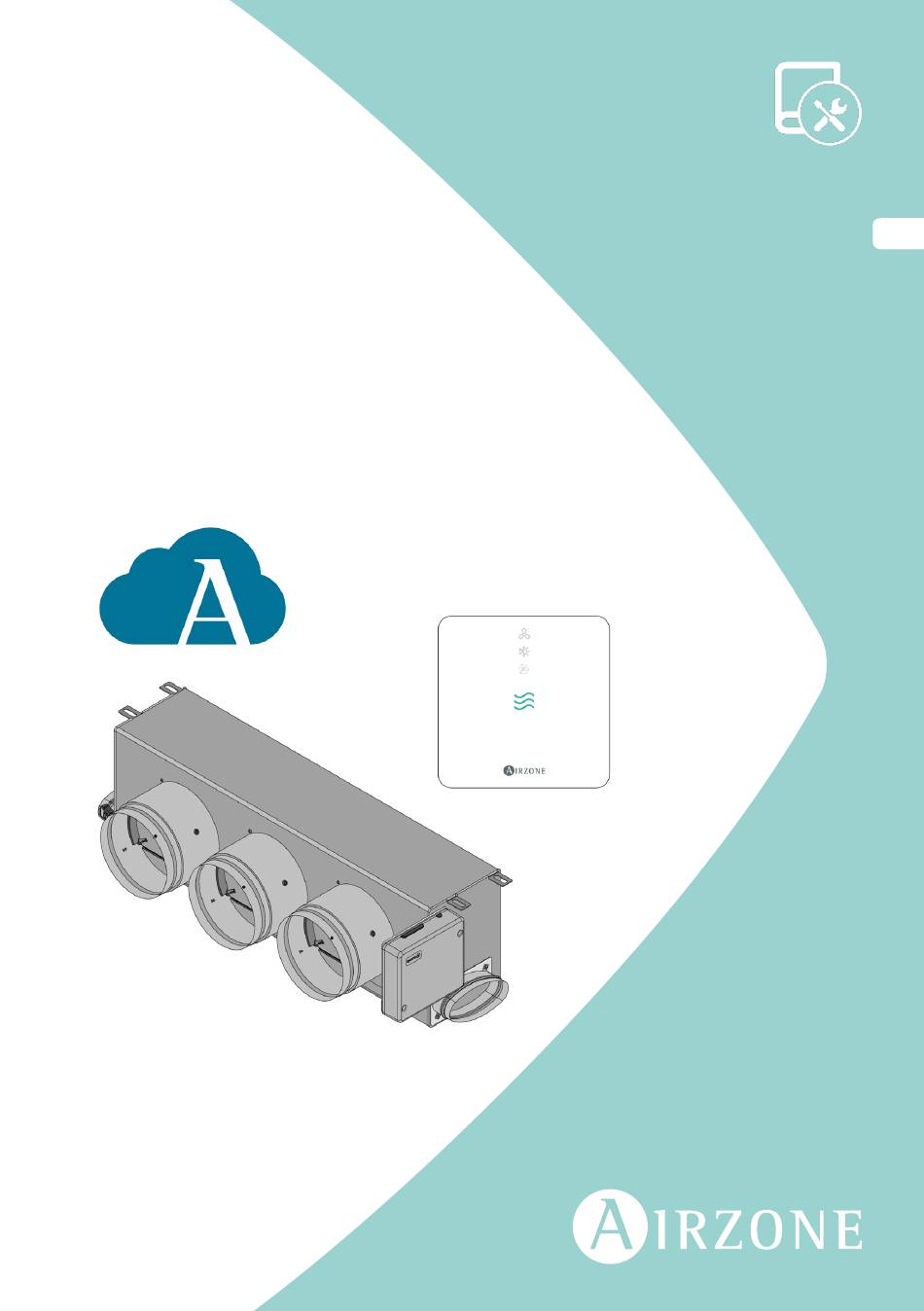

- Page 1 Manuel d’Installation Easyzone 25 AZC25CB1IAQ...
- Page 3 (ES) Ionizador Airzone (EN) Airzone ionizer (FR) Ioniseur Airzone ( I T ) Ionizzatore Airzone (PT) Ionizador Airzone (DE) Airzone-Ionisator (ES) Easyzone 25 (ES) Central del sistema (EN) Easyzone 25 (EN) System main control board (FR) Easyzone 25 (FR) Platine centrale du système...
- Page 4 AVANT DE COMMENCER _________________________________________________________________________________7 ÉLÉMENTS ET INSTALLATION __________________________________________________________________________9 > Éléments de base du système _______________________________________________________________9 > Platine centrale du système Airzone Easyzone 25 (AZC25CB1IAQ) ____________9 > AirQ Sensor de qualité de l’air intérieur (AZX6AIQSNSB) ________________________14 > Webserver Airzone Cloud _______________________________________________________________16 >...
- Page 5 Montage de registre de by-pass_______________________________________________________49 > Annulation de registre ___________________________________________________________________50 > Plénum motorisé à cache aveugle ____________________________________________________50 VÉRIFICATION DE L’INSTALLATION ____________________________________________________________________51 CONFIGURATION INITIALE_______________________________________________________________________________53 > Airzone Blueface Zero _________________________________________________________________________53 > Airzone Think ___________________________________________________________________________________54 > Airzone Lite ______________________________________________________________________________________56 > Vérification de la configuration initiale ____________________________________________________57 >...
- Page 6 Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.
- Page 7 • Évitez de placer le bus de communication Airzone à proximité de lignes de force, tubes fluorescents, moteurs, etc. Ceux-ci sont susceptibles de provoquer des interférences dans les communications.
- Page 8 • Les exigences d’installation liées à la taille de la pièce mentionnées dans le manuel de l’unité intérieure gainable à laquelle Easyzone est connecté sont applicables à chacune des pièces séparées desservies par le système Airzone. • gaines connectées à...
- Page 9 Éléments et installation ÉLÉMENTS DE BASE DU SYSTÈME Platine centrale du système Airzone Easyzone 25 (AZC25CB1IAQ) Pour en savoir plus, consultez la fiche technique. Montage La platine centrale du système est fournie montée dans le plénum. Si vous devez la remplacer, faites comme suit : Ø...
- Page 10 : Bus de connexion Airzone (AZ1 - AZ2 - AZ3) Le bus de connexion Airzone permet de connecter tous les éléments internes indépendants de la platine centrale et de contrôler jusqu’à 8 zones. Les dispositifs qui peuvent être connectés à...
- Page 11 Le bus domotique permet l’interconnexion de plusieurs systèmes en vue de leur gestion, à travers les périphériques de contrôle offerts par Airzone ou leur intégration à un réseau supérieur de contrôle. Les dispositifs qui peuvent être connectés à ce bus sont : •...
- Page 12 Configuration de Manuel (requiert une version Webserver égale ou supérieure à 4.0.1) : Contrôle ON/OFF avec Airzone Cloud (requiert une version 4.11 ou supérieure). Les caractéristiques techniques du relais O2 sont: Imax de 1 A à 24-48 V hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé...
- Page 13 Configuration de Manuel (requiert une version Webserver égale ou supérieure à 4.0.1) : Contrôle ON/OFF avec Airzone Cloud (requiert une version 4.11 ou supérieure). Les caractéristiques techniques du relais O1 sont: Imax de 1 A à 24-48 V hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé...
- Page 14 Vous pouvez sécuriser le dispositif à l’aide d’une petite vis antivol située dans la partie inférieure (optionnel). 65 X 65 mm / ∅ 65 mm T8 Allen Connexion Nº Description Bus d’intégration Sortie 0-10 V (VMC) Contrôle du registre Airzone Bus CAN Sortie de relais (On/Off à distance VMC)
- Page 15 Connectez l’AirQ Sensor au bus CAN de la platine centrale du système. Vous disposez pour cela d’1 borne à 5 broches. Utilisez un câble Airzone de 2 x 0,5 + 2 x 0,22 mm . Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur.
- Page 16 Montage et connexion Le Webserver Airzone Cloud Wi-Fi (AZX8WS1BWF) est fournie montée au bus domotique de l’unité centrale du système. Attention : Ce Webserver ne permet pas l’interconnexion de plusieurs platines centrales du système. Pour cela, vous devez disposer du Webserver HUB (AZX6WSPHUB).
- Page 17 Remarque : Pour retirer le module du rail DIN, tirez sur la languette vers le bas pour le libérer. Connexion Nº Description Ethernet Wi-Fi Bus domotique Sortie d’intégration Ethernet Wi-Fi Attention : Tous les systèmes Airzone doivent être connectés à Internet pour accéder au service technique.
- Page 18 Bus domotique (DM1 - DM2) Le Webserver HUB est un élément qui doit être connecté au bus domotique de la platine centrale de système. Pour la connexion au bus vous disposez d’une borne à 5 fiches (DM1). Fixez les câbles à l’aide des vis de la borne en respectant les codes couleurs.
- Page 19 Montage et connexion Les thermostats filaires d’Airzone sont montés en saillie au moyen d’un support. Veuillez noter que la distance maximale recommandée pour ce dispositif est de 40 mètres. Pour le fixer au mur, suivez les étapes suivantes : Séparez l’arrière du thermostat et fixez les câbles avec les colliers de la borne en respectant...
- Page 20 Montage Les thermostats radio d’Airzone sont montés en saillie au moyen d’un support. Veuillez noter que la distance maximale recommandée pour ce dispositif est de 40 mètres. Pour le fixer au mur, suivez les étapes suivantes: Retirez la partie arrière du thermostat et introduisez la pile bouton CR2450.
- Page 21 Bus CAN Connectez le module AZCE8CM1DRY au bus CAN de la platine centrale. Pour ce faire, vous disposez d’1 borne à 5 broches. Utilisez un câble Airzone de 2 x 0,5 + 2 x 0,22 mm . Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur.
- Page 22 Sorties de relais Les caractéristiques des relais sont : Imax Pompe: 12 A à 250 VCA / 12 A à 24 VCC. Imax Ventilateur: 5 A à 250 VCA / 3 A à 30 VCC. Pour le contrôle des éléments de puissance supérieure, il est recommandé d'utiliser des contacteurs de la puissance à...
- Page 23 Bus CAN Connectez le module AZCE8CM1VALR au bus CAN de la platine centrale. Pour ce faire, vous disposez d’1 borne à 5 broches. Utilisez un câble Airzone de 2 x 0,5 + 2 x 0,22 mm . Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur.
- Page 24 Montage Tête thermostatique sans fil Airzone sont montées sur chacune des vannes d’un réchauffeur. Vérifiez que l’actionneur de vanne thermostatique est compatible avec le corps de vanne que vous allez équiper (M30 x 1,5). Voir le tableau de compatibilité.
- Page 25 Module de contrôle Airzone d’électrovannes filaires 110/230V VALC (AZCE8CM1VALC) Pour en savoir plus, consultez la fiche technique. Montage Le module doit être monté sur un rail DIN ou sur une surface. Ce module est alimenté de manière externe à 110/230 VCA. L’emplacement et le montage de ce module doivent être conformes à...
- Page 26 Bus CAN Connectez le module AZCE8CM1VALC au bus CAN de la platine centrale. Pour ce faire, vous disposez d’1 borne à 5 broches. Utilisez un câble Airzone de 2 x 0,5 + 2 x 0,22 mm . Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur.
- Page 27 Alimentation (N L Le module d’électrovannes filaires est alimenté de manière externe à 110/230 VCA. La connexion se fait par une borne à 3 broches. Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur. Conformément à...
- Page 28 Montage Tête thermostatique filaire Airzone sont montées sur chacune des vannes d'un collecteur / réchauffeur. Vérifiez que l'actionneur de vanne thermostatique est compatible avec le corps de vanne que vous allez équiper (M30 x 1,5). Voir le tableau de compatibilité.
- Page 29 Connexion Les moteurs électrothermiques filaires d’Airzone sont des éléments qui connectent les sorties Z1 - Z8 du module AZCE8CM1VALC. Connectez à travers 2 fils sans polarité. Nombre maximum de vannes autorisées : 2 pour chaque sortie (20 vannes au total).
- Page 30 Centrale de contrôle de production hydraulique Airzone (AZX6CCPGAWI) Pour en savoir plus, consultez la fiche technique. Montage La platine centrale de contrôle de production est fournie dans un boîtier à vis pour sa fixation en saillie. L’emplacement et le montage de cet élément doivent être conformes à la réglementation électronique en vigueur.
- Page 31 Recherche de systèmes (SW1) Lorsque vous appuyez brièvement sur SW1, une recherche des systèmes connectés et la configuration de l’adresse établie sont forcées sur la platine centrale de contrôle de production. Pour réinitialiser la CCP, appuyez sur SW1 pendant 10 secondes. Configuration (SW2) Le microswitch SW2 permet de configurer le type d’installation que vous souhaitez contrôler via la platine centrale de contrôle de production.
- Page 32 Relais de contrôle Ce dispositif dispose de 6 relais pour le contrôle de l’installation. Les caractéristiques des relais de contrôle sont Imax de 10 A à 110/230 VCA hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé d’utiliser des contacteurs de la puissance que vous souhaitez contrôler.
- Page 33 : • Passerelle de contrôle 3.0 Airzone (AZX8GTCxxx) dans les platines centrales des systèmes. • Passerelle de contrôle Airzone - Unité électromécanique (AZX6ELECTROMEC) dans les...
- Page 34 Bus domotique (DM2) Pour la connexion du Webserver Airzone Cloud, retirez la patte de fixation du Webserver et enfichez le connecteur dans le bus domotique extérieur. Bus domotique (DM1) Le bus domotique extérieur permet l’interconnexion de plusieurs systèmes en vue de leur gestion, à...
- Page 35 Entrées numériques La platine centrale de contrôle de production est équipée de 4 entrées numériques pour procéder à des contrôles externes aux systèmes d’Airzone. Ces entrées sont configurées comme normalement ouvertes. Pour les connecter, il est conseillé d’utiliser un câble blindé.
- Page 36 Programmation Bus domotique La passerelle d’intégration Airzone-KNX se connecte au bus domotique de la platine centrale. Vous disposez pour cela d’1 borne à 5 broches. Fixez les câbles à l’aide des vis de la borne, en respectant le code couleur.
- Page 37 Passerelle de contrôle Airzone Ventilo-convecteur 3 vitesses (AZX6FANCOILZ) Pour en savoir plus, consultez la fiche technique. Montage Ce dispositif est monté sur rail DIN ou au mur. Ce module est alimenté de manière externe à 110/230 VCA. L’emplacement et le montage de ce module doivent être conformes à la réglementation électronique en vigueur.
- Page 38 Relais de contrôle Les caractéristiques des relais de contrôle sont : Imax de 10 A à 110/230 VCA hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé d’utiliser des contacteurs de la puissance que vous souhaitez contrôler. Installation à...
- Page 39 Passerelle de contrôle Airzone Ventilo-convecteur 0-10 V (AZX6010VOLTSZ) Pour en savoir plus, consultez la fiche technique. Montage Ce dispositif est monté sur rail DIN ou au mur. Ce module est alimenté de manière externe à 110/230 VCA. L’emplacement et le montage de ce module doivent être conformes à la réglementation électronique en vigueur.
- Page 40 Relais de contrôle Les caractéristiques des relais de contrôle sont : Imax de 10 A à 110/230 VCA hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé d’utiliser des contacteurs de la puissance que vous souhaitez contrôler. Installation à...
- Page 41 Passerelle de contrôle Airzone unité électromécanique (AZX6ELECTROMEC) Pour en savoir plus, consultez la fiche technique. Montage Ce dispositif est monté sur rail DIN ou au mur. Ce module est alimenté de manière externe à 110/230 VCA. L’emplacement et le montage de ce module doivent être conformes à la réglementation électronique en vigueur.
- Page 42 Relais de contrôle Les caractéristiques des relais de contrôle sont : 24/48 VCA hors tension. Pour contrôler des éléments de puissance supérieure, il est recommandé d’utiliser des contacteurs de la puissance que vous souhaitez contrôler. La logique de fonctionnement des relais est la suivante : Relais de contrôle Mode Demande...
- Page 43 Microswitch La logique de fonctionnement du microswitch est la suivante : Significado ON: 4 min Délai de démarrage du compresseur OFF: 10 s ON: allumée en permanence, sauf en mode Stop Ventilation continue OFF: uniquement en cas de demande ON: 2 étapes Unité...
- Page 44 Sonde de température avec collier de serrage (AZX6ACCTPA) Pour en savoir plus, consultez la fiche technique. Elle se connecte au connecteur de sonde de température (AI1). Elle protège l’unité de l’eau de reprise de la chaudière. Sonde de température en gaine (AZX6SONDPROTEC) Pour en savoir plus, consultez la fiche technique.
- Page 45 Association / Réinitialisation Antenne Alimentation Pince ampèremétrique Connexion par pince ampèremétrique L’appareil de mesure de la consommation Airzone est un élément qui se connecte au câblage de l’unité extérieure grâce à une pince ampèremétrique afin de mesurer la consommation de l’installation.
- Page 46 Association Pour associer la platine centrale du système Airzone, veuillez suivre les étapes suivantes : Ouvrez le canal radio du système. Appuyez sur pour associer l’appareil de mesure de la consommation.
- Page 47 Installation du plénum MONTAGE DU PLÉNUM EASYZONE Montage à l'unité intérieure Il est conseillé d'isoler toutes les parties métalliques de l'Easyzone qui sont en contact avec l'extérieur afin d'éviter la formation de condensation. Localisez les trous de fixation. S'ils sont bouchés, utilisez un tournevis pour les déboucher et faciliter la fixation d'Easyzone dans l'unité.
- Page 48 Veuillez noter que les moteurs sont numérotés de la façon suivante : Bande adhésive Bride Bande adhésive Connectez la gaine de chaque zone au registre qui lui correspond. Suivez les instructions pour procéder à une isolation correcte. Découpez la gaine pour maintenir le moteur en dehors.
- Page 49 INFORMATIONS SUPPLÉMENTAIRES CONCERNANT EASYZONE Montage de registre de by-pass Attention : En fonction de la complexité du réseau de gaines et de la répartition des zones, il peut être recommandé de monter un registre de surpression ou de dérivation dans les installations où...
- Page 50 Annulation de registre Veillez à ce que le registre Débranchez le moteur. Introduisez le couvercle à annuler soit fermé. d'étanchéité dans registre. Plénum motorisé à cache aveugle Les plénums dont les registres sont annulés sont fabriqués et livrés en l'état. Voici leur aspect : En ce qui concerne les plénums à...
- Page 51 Vérification de l’installation Vérifiez les points suivants : État des LED de les éléments de contrôle connectés. Consultez la rubrique « Autodiagnostic » de la fiche technique de chaque élément. Les LED d'ouverture des moteurs de la platine centrale s'allument successivement. Alimentation des thermostats filaires et radio.
- Page 52 Signification État Couleur Réception des données du bus domotique Clignotement Vert Transmission des données au bus domotique Clignotement Rouge Activité de la platine centrale Clignotement Vert Transmission de données au bus de connexion Clignotement Rouge Réception des données du bus de connexion Clignotement Vert On/Off unité...
- Page 53 échéant. Rayonnant Terminez le processus. Avec • possible gérer Combiné Airzone Cloud, accédez à plusieurs sorties de contrôle l'Assistant de configuration à partir d'un seul thermostat. l'une étapes pour les paramétres avancés La première sortie libre est désactivée,...
- Page 54 AIRZONE THINK Langues : Think radio • • Espagnol Italien Ouvrez le canal d’association radio. Pour ce faire, appuyez • • Anglais Portugais sur SW1. Une fois ouvert, vous disposez de 15 minutes pour • • Français Allemand procéder à l’association. Vous pouvez également ouvrir le canal d’association radio via les thermostat Blueface Zero.
- Page 55 Étapes à contrôler : Terminez le processus. Avec • Airzone Cloud, accédez à la • Rayonnant configuration avancée et/ou • Combiné activez le mode basique (ce...
- Page 56 être effectuée avec l’assistant de avancée de votre zone à partir d’un configuration (avec Airzone Cloud). thermostat Airzone Blueface Zero. L'icône clignotera 5 fois en vert pour indiquer que l'association est correcte. Un clignotement rouge indique que la zone est occupée.
- Page 57 Communication unité-système : Configurez le système Airzone en mode Stop et vérifiez que l'unité s'éteint et que les registres s'ouvrent.
- Page 58 Régulation de débit Attention : Commencez le réglage du débit d'air depuis les registres centraux jusqu'aux registres extérieurs. RÉGULATION DE DÉBIT (REG) Allumez et générez une demande dans toutes les zones pour ouvrir les registres. Éteignez la zone/le registre à réguler. Régler l'ouverture maximale souhaitée au moyen du levier REG (I/II/III/IV).
- Page 59 AIRZONE THINK Appuyer Appuyer longuement longuement AIRZONE CLOUD Vous pouvez procéder à la configuration avancée du système depuis l’application Airzone Cloud (voir la section Airtools du Support Digital). Vous pourrez configurer les paramètres suivants: • Paramètres de système •...
- Page 60 • Hystérésis en standby . (Uniquement pour Airzone Cloud et si le « mode standby » est activé) Permet d'ajouter une valeur d'hystérésis à la température de consigne appliquée par le système lorsque le Mode Standby est activé (par défaut, il est activé à 16 °C en Mode chauffage et à 30 °C en Mode refroidissement).
- Page 61 Notification d’entretien des filtres . (Uniquement pour Airzone Cloud) Permet d'activer ou de désactiver l'avertissement, de modifier les horaires de fonctionnement ou de remettre le compte d'entretien du filtre à zéro. Paramètres non disponibles sur le thermostat Airzone Blueface Zero...
- Page 62 • Controleur centralisée . Permet la communication bidirectionnelle de tous les paramètres de l'unité de climatisation avec le système Airzone. Par defaut, il sera desactive. • Mode protection . (Uniquement pour Airzone Cloud et installations avec étape par rayonnement en mode refroidissement) Permet de désactiver le délai de fermeture des éléments motorisés.
- Page 63 Demande de circuit à basse température ◊ ECS (contrôle On/Off visible dans Airzone Cloud) ◊ VMC (contrôle On/Off visible dans Airzone Cloud) ◊ Contrôle manuel (contrôle On/Off visible dans Airzone Cloud) Paramètres non disponibles sur le thermostat Airzone Blueface Zero...
- Page 64 Phases en Mode ref roidissement • Phases en Mode refroidissement. (Uniquement pour Airzone Cloud à condition que l’une des zones soit équipée d’une étape d’air) Permet de définir les phases qui agissent sur les étapes du Mode refroidissement afin de pouvoir réaliser différentes combinaisons en fonction des besoins de l'installation.
- Page 65 Phases en Mode chauffage • Phases en Mode chauffage. (Uniquement pour Airzone Cloud) Permet de définir les phases des étapes du Mode chauffage afin de pouvoir réaliser différentes combinaisons en fonction des besoins de l'installation. Les phases disponibles sont les suivantes : ◊...
- Page 66 *Note: Il ne pourra être configuré en tant que Principal s’il existe un autre thermostat configuré comme tel. • Configuration des sorties. (Uniquement pour Airzone Cloud) Affiche et permet de sélectionner les sorties de contrôle associées au thermostat. • Offset thermostat.
- Page 67 ) : pondération assignée par défaut : 30 %. » Composés organiques volatils (TVOC) : pondération assignée par défaut : 20 %. ◊ Réinitialiser aux valeurs par défaut. Réinitialise la configuration des plages et des pondérations par défaut. Paramètres non disponibles sur le thermostat Airzone Blueface Zero...
- Page 68 PARAMÈTRES DU PRODUCTION Paramètres disponibles sur les installations avec AZX6CCPGAWI. Contrôle avec Airzone Cloud. • Type d’installation. Permet de configurer la logique de fonctionnement des relais du contrôle de la CCP : ◊ PAC air-eau (par défaut) ◊ 2 tubes ◊...
- Page 69 Incidences Dans le cas des thermostats Airzone Blueface Zero et Think, un avertissement s’affichera sur l'écran. AVERTISSEMENTS Hors-gel. S’affiche si la fonction est activée. Fenêtre active. Indique que le chauffage et refroidissement ont été suspendus de la zone en raison de l'ouverture d'une fenêtre. Disponible uniquement sur les systèmes où le contrôle des fenêtres est activé.
- Page 70 IAQ4. Moteur directement connecté sans ioniseur IAQ7. Perte de communication de l’AZX6AIQSNSB avec la platine centrale Erreurs Lite Pour les thermostats Airzone Lite, si l'icône On/Off clignote rapidement en rouge, cela signifie que la communication avec la platine centrale a été interrompue.
- Page 71 État de la platine centrale : Vérifiez que l’alimentation est correcte. État de la platine centrale : Vérifiez le bon fonctionnement des LED du bus de connexion Airzone. Connexions : Vérifiez si la polarité des connecteurs de la platine centrale et du thermostat est correcte.
- Page 72 Erreur 1. Thermostat (Radio) - Platine centrale Ce problème empêche le contrôle de la zone. Vérifiez si l’erreur apparaît sur tous les thermostats. Si tel est le cas, vérifiez si le fonctionnement de la platine centrale du système est correct. Pour résoudre ce problème, veuillez vérifier les points suivants : État du thermostat ...
- Page 73 Erreur 5. Sonde de température en circuit ouvert La zone ne mesure plus la température ambiante, la zone est donc désactivée et ne génère plus de demande. Si ce problème survient, procédez au remplacement du dispositif ou envoyez-le en réparation. Erreur 6.
- Page 74 Erreur 8. Thermostat Lite (Radio) - Platine centrale La zone ne mesure plus la température ambiante d’un thermostat Lite radio associé, la zone est donc désactivée et ne génère plus de demande. Vérifiez à partir de votre thermostat Blueface Zero s’il existe un problème de communication sur le thermostat Lite. Pour résoudre ce problème, veuillez vérifier les points suivants : Alimentation : Vérifiez l’état de la pile et remplacez-la si besoin.
- Page 75 Erreur 9. Passerelle - Système Airzone Le système a perdu la communication avec la passerelle et, de ce fait, avec l’unité de chauffage et refroidissement. Le système ouvrira toutes les zones et désactivera le contrôle à partir des thermostats du système, ce qui permettra le fonctionnement de l’unité à partir du thermostat du fabricant.
- Page 76 Que l’unité d’air est alimentée. Pour ce faire, vérifiez si le thermostat de l’unité est allumé. Vérifiez si l’unité fonctionne correctement indépendamment du système. Pour ce faire, déconnectez l’unité de chauffage et refroidissement du système Airzone et activez l’unité à partir du thermostat de l’unité de chauffage et refroidissement.
- Page 77 Erreur 12. Webserver - Système Airzone Le système a perdu la communication avec le Webserver. Pour résoudre ce problème, veuillez vérifier les points suivants : Vérifiez si le Webserver est correctement connecté au port domotique de la platine centrale. Vérifiez si la polarité des connecteurs du Webserver et du port domotique de la platine centrale est correcte.
- Page 78 Erreur 13. Module de contrôle des éléments rayonnants - Platine centrale Ce problème ne permet pas au système de contrôler le dispositif. Pour résoudre ce problème, veuillez vérifier les points suivants : État du module de contrôle des éléments rayonnants : Vérifiez que l’alimentation est correcte.
- Page 79 Erreur 15. Appareil de mesure de la consommation - Platine centrale Ce problème empêche le système de mesurer la consommation de l’unité de chauffage et refroidissement. Pour résoudre ce problème, veuillez vérifier les points suivants : Couverture du dispositif : Vérifiez la couverture de l’appareil de mesure vis-à-vis de la platine centrale ...
- Page 80 Erreur 17. Passerelle Lutron - Système Airzone Webserver configuré comme Lutron Le système a perdu la communication avec le Webserver. Vérifiez si le Webserver est correctement connectée au port domotique (DM1) de la platine centrale. Clignotement...
- Page 81 Erreur 18. Module déshumidificateur - Platine centrale Ce problème ne permet pas au système de contrôler le dispositif. Pour résoudre ce problème, veuillez vérifier les points suivants : État du module déshumidificateur : Vérifiez que l’alimentation est correcte. État du module déshumidificateur et de la platine centrale du système : Vérifiez le bon fonctionnement des LED du bus CAN.
- Page 82 Erreur 19. Erreur passerelle d’alarme Le système détecte que la passerelle d'alarme n'est pas connectée et force l'activation du mode Stop. Vérifiez que la passerelle d'alarme est connectée correctement. Erreur C-02. Platine centrale de contrôle de production - Platine centrale Ce problème empêche le contrôle de la zone.
- Page 83 Erreur C-09. Passerelle de PAC air-eau - Platine centrale de contrôle de production La passerelle a perdu la communication avec l’unité de PAC air-eau. Le contrôle du système sera désactivé, ce qui permettra le fonctionnement de l’unité à partir du thermostat du fabricant.
- Page 84 Erreur V01. Module AZCE8CM1VALR - Platine centrale Ce problème ne permet pas au système de contrôler le dispositif. Pour résoudre ce problème, veuillez vérifier les points suivants : État du module et de la platine centrale du système : Vérifiez le bon fonctionnement des LED du bus CAN.
- Page 85 Erreur IAQ0. AirQ Sensor (AZX6AIQSNSB) non détecté Cet avertissement indique que l’AirQ Sensor (AZX6AIQSNSB) n’a pas été détecté et qu’il est donc impossible de procéder à la mesure de la Qualité de l’Air Intérieur. Une fois un AirQ Sensor connecté, l’erreur disparaît. Erreur IAQ1.
- Page 86 Erreur IAQ4. Moteur directement connecté sans ioniseur Cette erreur se produit lors de la connexion directe d’un moteur aux sorties destinées aux plaques d’ionisation de la platine centrale. Elle peut entraîner l’arrêt des moteurs. En cas de réinitialisation du système, l’erreur passera à IAQ3 et permettra l’ionisation sur toutes les zones, sauf celle-ci.
- Page 87 (l’avertissement est également donné en cas de système DRV). Le système Airzone cède le contrôle à l'unité intérieure, de sorte que le contrôle de l'étape d'air est momentanément perdu. Ni l'étape par rayonnement ni la production avec CCP ne sont concernées par le blocage.
- Page 88 Arborescences de navigation AIRZONE BLUEFACE ZERO Écran de veille Heure et date* Nom de la zone Température ambiante Humidité relative Qualité de l’air intérieur État de la zone, avertissements ou Marche/Arrêt erreurs *Note: Si l’installation dispose d’un Webserver, les informations climatiques s’afficheront également.
- Page 89 Écran de veille • • Heure et date* Humidité relative* • • Zone actuelle État de la zone • • T. ambiante* Météorologie *Valeurs paramétrables Appuyez n’importe où sur l’écran Écran principal Mode de Vitesse du Humidité fonctionnement ECO-Adapt ventilateur Zone actuelle relative Refroid.
- Page 90 AIRZONE THINK Écran de veille Date* Barre de contrôle État de la zone On/Off Écran principal / Confirmer *Note: Si l’installation dispose d’un Webserver, les informations climatiques s’afficheront également. Écran principal Accédez à l’écran principal en appuyant sur depuis l’écran de veille :...
- Page 91 Écran de veille • • Date* Météorologie* • • Zone actuelle* Airzone • État de la zone *Selon les dispositifs connectés Appuyez sur Écran principal Icônes d’informations Boutons capacitifs Mode de Vitesse du Menu de fonctionnement ECO-Adapt ventilateur configuration Refroid.
- Page 92 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v 101...
