Bus domotique (DM1)
Le bus domotique permet l'interconnexion de plusieurs systèmes en vue de leur gestion,
à travers les périphériques de contrôle offerts par Airzone ou leur intégration à un réseau
supérieur de contrôle. Les dispositifs qui peuvent être connectés à ce bus sont :
•
Webserver Airzone Cloud (AZX8WS1BWF / AZX6WSC5GER / AZX6WSPHUB)
•
Platine centrale de contrôle de production (AZX6CCPGAWI)
•
Passerelle d'intégration KNX (AZX6KNXGTWAY)

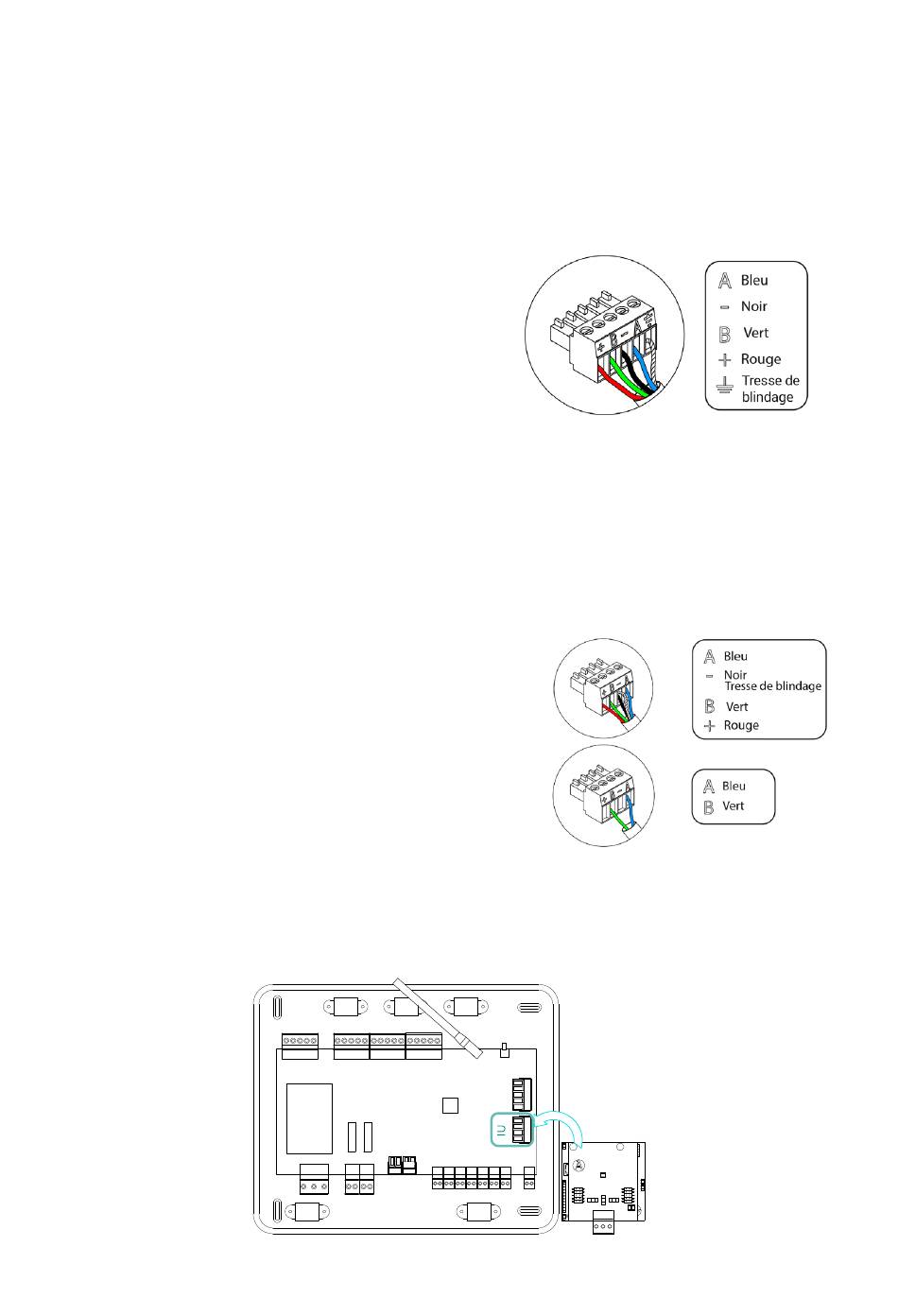

Pour la connexion du bus domotique, vous
disposez d'une borne à 5 broches. La connexion de
ce système se fait uniquement par bus. Fixez les
câbles à l'aide des vis de la borne, en respectant le
code couleur.
Bus unité (IU)
Le bus unité permet de connecter différentes passerelles de contrôle pour l'unité d'air installée.
Les dispositifs qui peuvent être connectés à ce bus sont :
•
Passerelles de contrôle (AZX8GTCxxx)
•
Passerelle de contrôle ventilo-convecteur 3 vitesses (AZX6FANCOILZ)
•
Passerelle de contrôle ventilo-convecteur 0-10 V (AZX6010VOLTSZ)
•
Passerelle de contrôle de l'unité électromécanique (AZX6ELECTROMEC)
Pour la connexion du bus domotique, vous
disposez d'une borne à 4 broches. La connexion de
ces éléments se fait point à point. Fixez les câbles
à l'aide des vis de la borne, en respectant le code
couleur.
Attention : Pour les éléments avec alimentation
externe à 110/230 VCA, il suffit de connecter les
pôles « A », « B » et « Tresse de blindage » du bus
de communication. Utilisez la tresse de blindage
uniquement dans le connecteur du côté de la
platine centrale.
Pour la connexion de passerelles intégrées, déconnectez la borne du bus unité et enfichez le
connecteur et la patte de fixation de la passerelle.
11
