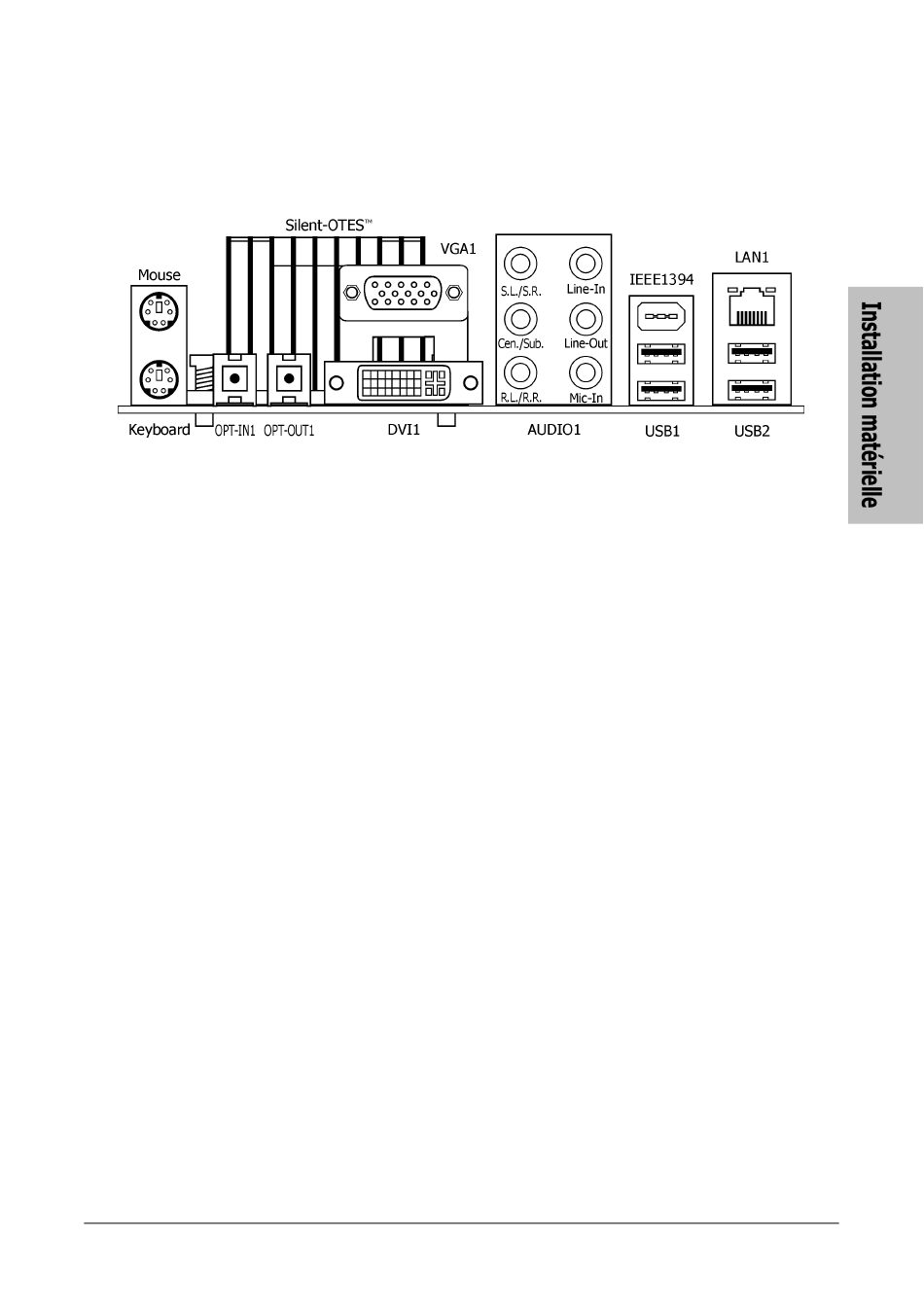

2.8 Branchement de périphériques E/S
La partie E/S arrière de cette carte mère comprend les ports d'E/S suivants :
•
Mouse: Connecte une souris PS/2.
•
Keyboard: Connecte un clavier PS/2.
•
OTES Silencieux: L'OTES silencieux (système silencieux d'évacuation thermique vers
l'extérieur) est un dispositif spécifiquement conçu pour refroidir silencieusement le chipset
North Bridge de la carte mère.
(Laissez la zone ouverte pour le flux thermique.)
•
OPT-IN1: Ce connecteur offre une connexion d'entrée S/PDIF via le fibre optique vers les
périphériques multimédia numériques.
•
OPT-OUT1: Ce connecteur offre connector provides une connexion de sortie S/PDIF via le
fibre optique vers les périphériques multimédia numériques.
•
VGA1/DVI1: Se relie à l'entrée du moniteur.
•
AUDIO1:
S.L./S.R. (Surround Gauche / Surround Droite): Permet d'établir la connexion avec le
canal surround gauche et surround droite dans le système audio 7.1 canaux.
R.L./R.R. (Arrière Gauche / Arri ère droite):
arrière droite dans un système audio 7.1 chaîne.
Cen./Sub. (Centre / Subwoofer): Connecte le centre et la chaîne de subwoofer dans un
système audio 7.1 chaîne.
Line-In: Connecte la sortie de ligne depuis des sources audio externes.
Line-Out: Connecte la chaîne avant gauche et avant droite dans la chaîne 7.1 ou un
système audio 2-chaînes ordinaire.
Mic-In: Connecte la fiche depuis un microphone externe.
•
IEEE1394: Connecte des périphériques avec le protocole IEEE1394.
•
LAN1: Connecte un Réseau de Zone Locale.
•
USB1/USB2: Connecte des périphériques USB du genre scanner, haut-parleurs
numériques, moniteur, souris, clavier, hub, appareil photo numérique, manette de jeux etc.
NF-M2 nView
Connecte la chaîne arrière gauche et
2-19
