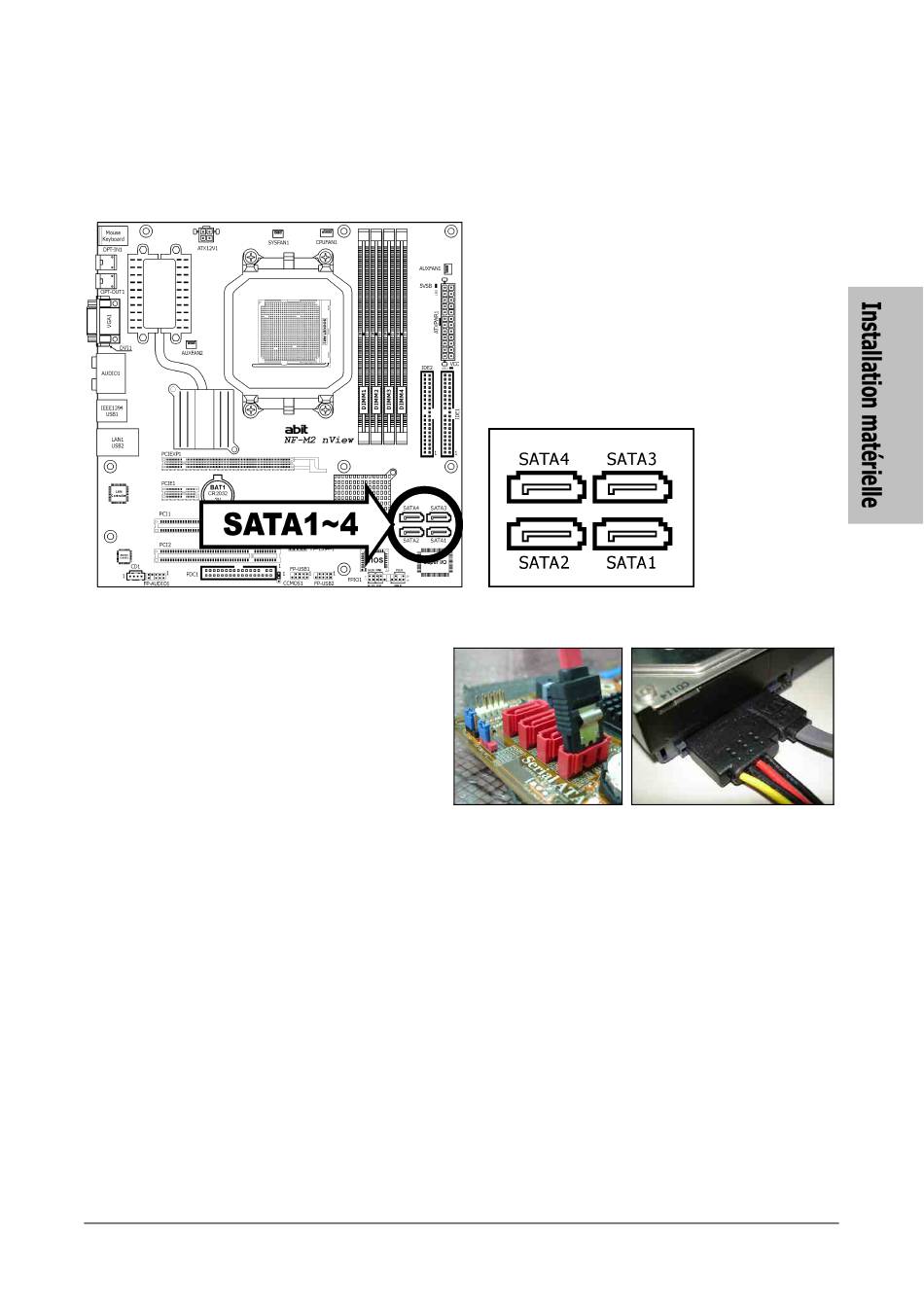

2.6.2 Connecteurs ATA Série
Chaque connecteur SATA sert de canal unique pour connecter un équipement SATA via un
câble mince SATA.
Pour connecter un équipement SATA :
1. Attachez l'une ou l'autre extrémité du
câble de signal au connecteur SATA de
la carte mère.
extrémité à l'équipement SATA.
2. Attachez le câble d'alimentation SATA à
l'équipement SATA et branchez l'autre
extrémité à l'alimentation.
※ La carte mère sur cette illustration sert à titre de démonstration seulement, et
peut ne pas être du même type ou modèle que celle décrite dans ce manuel
d'utilisation.
NF-M2 nView
Attachez l'autre
2-13
