Guide d'utilisation ECL Comfort 310, application A377
Arrêt de la charge, ballon ECS équipé d'une sonde de
température :
Si la température ECS mesurée (S6) est supérieure à la température
arrêt-charge, la pompe de charge ECS (P4) est désactivée. Une
temporisation à la coupure peut être réglée.
Arrêt de la charge, ballon ECS équipé de 2 sondes de
température :
Si la température ECS S6 mesurée est supérieure de 2 K à la
température démarrage-charge ET que la température du ballon
inférieur S8 est supérieure à la température d'arrêt-charge, la
pompe de chauffage ECS P4 est désactivée. Une temporisation
à la coupure peut être réglée.
Bouclage ECS :
Dans les applications de charge, le bouclage ECS s'effectue par le
ballon ECS (connexion A) ou l'échangeur de chaleur (connexion B).
Le raccordement A entraîne la fermeture de la vanne de régulation
motorisée après la procédure de charge du ballon ECS.
La connexion B entraîne l'arrêt de la pompe de charge ECS après la
procédure de charge du ballon ECS. La température au niveau de la
sonde de température de charge est maintenue en fonction de la
valeur de la température ECS souhaitée, afin de compenser la perte
de chaleur dans le tuyau de bouclage ECS.
Limite débit/puiss
Un compteur de débit ou d'énergie communiquant via un signal
M-bus peut limiter le débit ou la puissance à une valeur réglée
maximale.
Une fonction anti-bactérie peut être activée pour les jours de la
semaine sélectionnés.
La pompe de circulation ECS (P3) dispose d'une programmation
hebdomadaire permettant de programmer jusqu'à 3 périodes
d'activation par jour.
AQ190786468664fr-000802

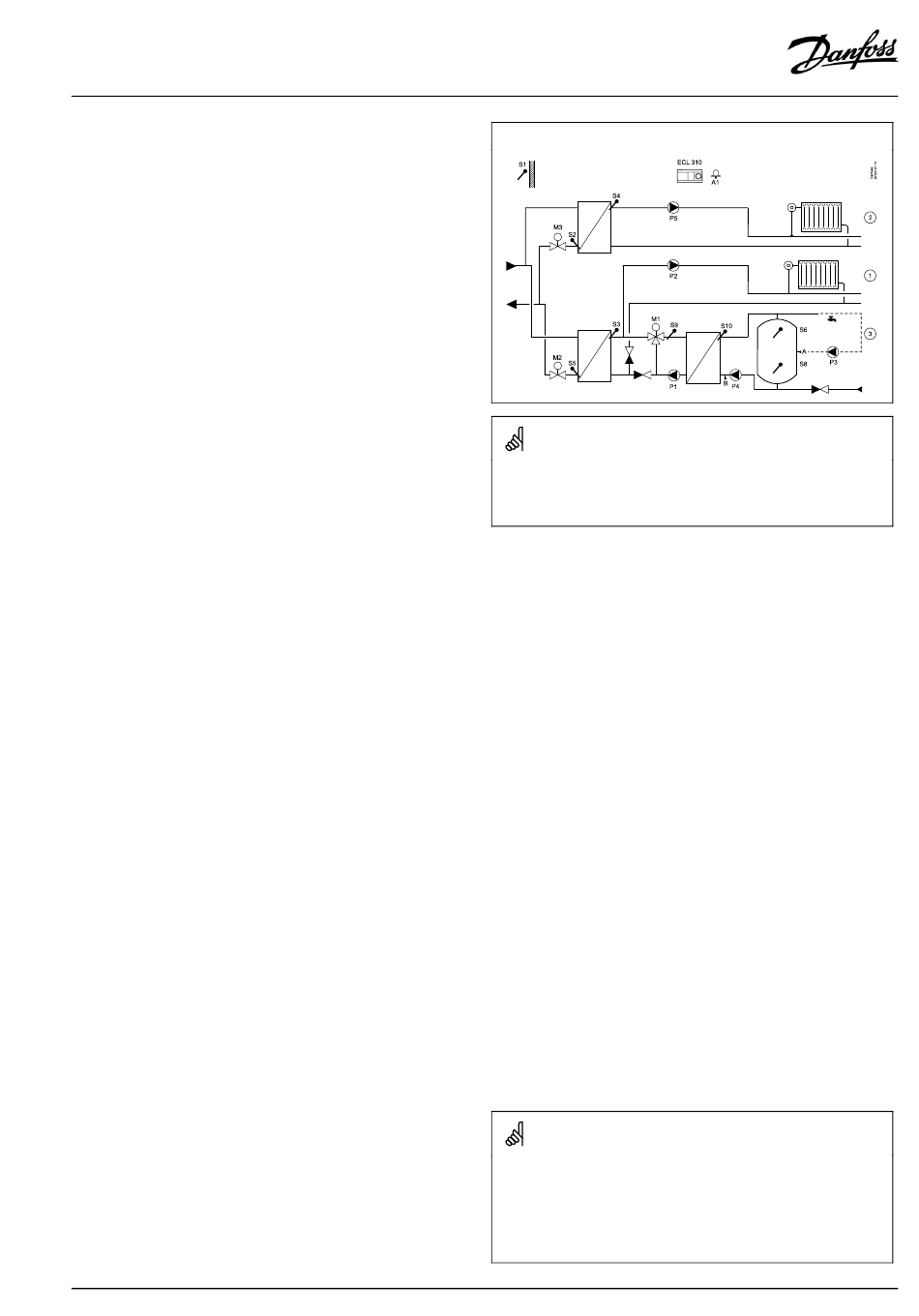

Application A377.2 type, exemple a :
Ce schéma est simplifié et n'inclut pas tous les composants nécessaires
au fonctionnement d'un système.
Tous les composants nommés sont raccordés au régulateur
ECL Comfort.
Liste des composants :
ECL 310 Régulateur électronique ECL Comfort 310
S1 Sonde de température extérieure
S2 Sonde de retour, circuit 2
S3 Sonde de température de départ, circuit 1
S4 Sonde de température de départ, circuit 2
S5 Sonde de retour, circuit 1
S6 Sonde de température de ballon ECS, supérieure
(S7) (Régulation de température externe, non illustré)
S8 Sonde de température de ballon ECS, inférieure
S9 Sonde de température de chauffage ECS, circuit 3
S10 Sonde de température de charge ECS, circuit 3
M1 Vanne de régulation motorisée (régulée en 3 points),
circuit 3
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M2 Vanne de régulation motorisée (régulée en 3 points),
circuit 1
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M3 Vanne de régulation motorisée (régulée en 3 points),
circuit 2
Alternative : actionneur électro-thermique (type ABV
Danfoss)
P1 Pompe de chauffage ECS
P2 Pompe de circulation, chauffage, circuit 1
P3 Pompe de circulation ECS
P4 Pompe de charge ECS
P5 Pompe de circulation, chauffage, circuit 2
A1 Alarme
A/B Raccordements internes/externes pour la circulation ECS
Température d'arrêt-charge :
Température ECS souhaitée + Différentiel OFF.
Par exemple, S6 uniquement :
50 °C + (3 K) = 53 °C
Par exemple, S6 et S8 :
50 °C + (-8 K) = 42 °C
© Danfoss | 2021.12 | 9
