Guide d'utilisation ECL Comfort 310, application A377
ECS (circuit 3) :
Le circuit chauffage ECS est directement relié à la source de chaleur.
La sonde de température S10 mesure la température de retour. Si
la limite de température de retour est dépassée, la température
souhaitée pour S9 peut être corrigée.
Grâce à la programmation hebdomadaire (jusqu'à 3 périodes
de « confort » par jour), le circuit ECS peut être placé en mode
« confort » ou « économie » (deux valeurs de température ECS
désirées différentes).
Début de la charge, ballon ECS équipé d'une ou deux sondes
de température
Si la température ECS mesurée (S6) est inférieure à la température
démarrage-charge, la pompe de chauffage ECS P1 est activée.
La vanne de régulation motorisée (M1) est contrôlée afin de
maintenir la température de charge/chauffage au niveau de S9.
La pompe de charge ECS est activée lorsque la température S9 est
acceptable, autrement dit à moins de 3 K de la température de
chauffage/charge souhaitée. Voir également application A377.1,
ex. d.
Si la sonde S9 est placée du côté secondaire de l'échangeur de
chaleur, elle doit être placée dans l'échangeur de chaleur.
La température de charge ECS est déterminée par la température
ECS souhaitée au niveau de S6 plus le différentiel de charge réglé.
La température de charge est généralement supérieure de 5 à
10 degrés à la température ECS souhaitée.
A377.1, A377.3 :
S10 peut avoir une ou deux fonctions :
1. Fait office de limiteur de température de retour.
2. Surveille la température de chauffage ECS afin d'éviter une
décharge et de permettre une limitation de température de
retour.
Fonction 1 : la température de retour peut être limitée à une valeur
réglée lorsque le chauffage/la charge ECS sont actifs.
Fonction 2 : la pompe de charge ECS est activée lorsque la
température S10 est supérieure à la température ECS. Après
4 minutes, la limitation de température de retour (valeur réglée)
est activée.

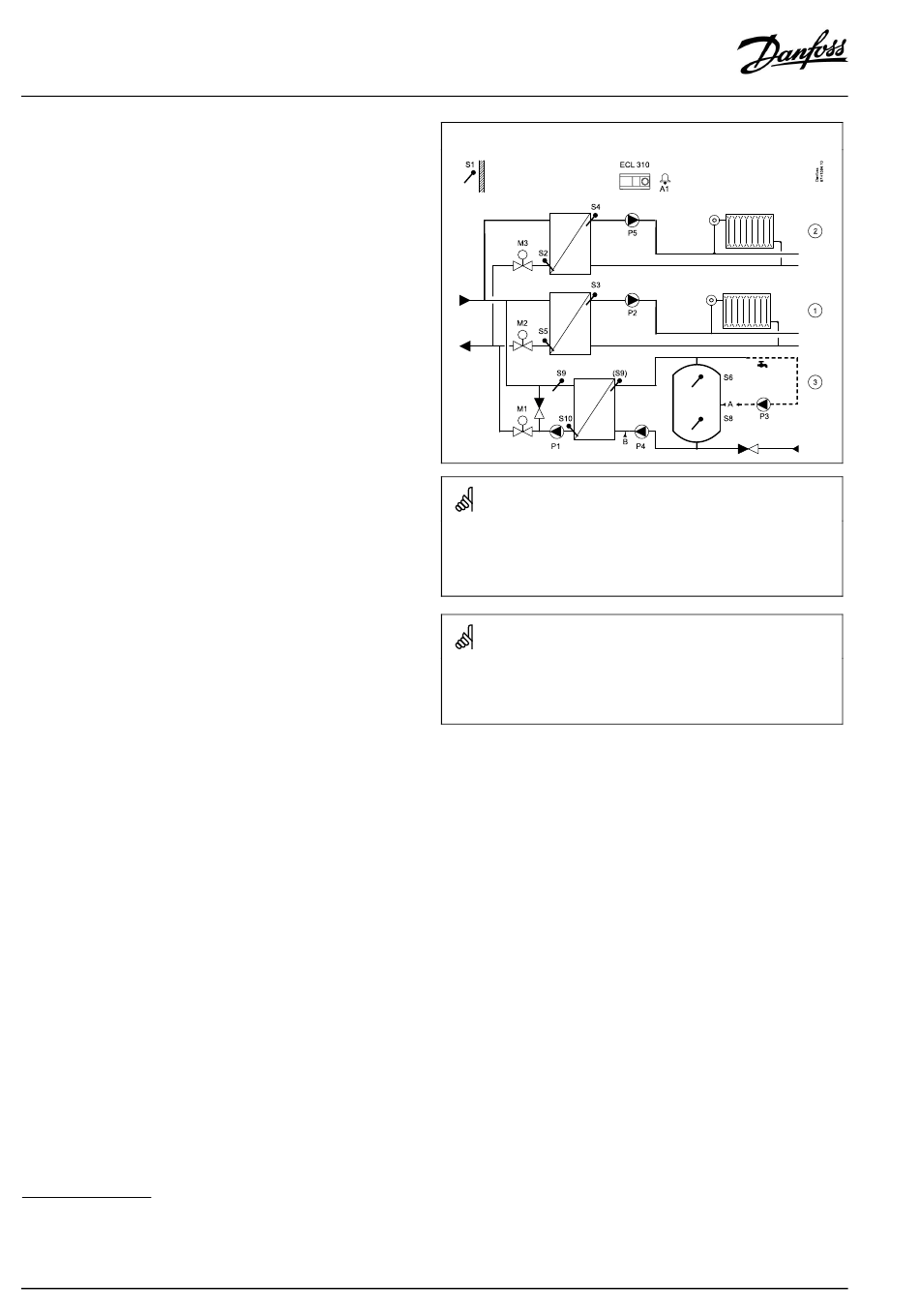

A377.2:
Le circuit charge ECS est raccordé après le circuit chauffage 1. Le
circuit chauffage ECS ne peut être directement raccordé à la source
de chaleur. La demande de température pour S9 est transmise
comme température souhaitée pour S3.
Le circuit de chauffage ECS est doté d'un circuit de préchauffage
où la température de chauffage ECS au niveau de S9 est adaptée
à la température de charge ECS désirée au niveau de S10. Si
la température de charge ECS au niveau de S10 est impossible
à atteindre, le régulateur ECL augmente progressivement la
température de chauffage ECS désirée au niveau de S9, afin
d'obtenir la température de charge ECS. Le régulateur ECL
mémorise la température adaptée au niveau de la sonde S9. Une
valeur de température maximale peut être réglée.
Un démarrage différé de la pompe de charge peut être mis en
place. En outre, il est possible de définir le démarrage de la pompe
de charge en fonction de la température de charge. Dans ce cas, la
sonde S10 doit être placée dans l'échangeur de chaleur.
8 | © Danfoss | 2021.12
A377.1 exemple d :
Température de démarrage-charge :
Température ECS souhaitée + Différentiel ON.
Exemple :
50 °C + (-3 K) = 47 °C
La sonde de température S10 peut être utilisée en alternance comme
sonde de contrôle de température pour permettre la charge de l'ECS.
Si elle est utilisée comme sonde de contrôle de température, la sonde
de température S10 doit être placée dans le tuyau d'alimentation.
AQ190786468664fr-000802
