Guide d'utilisation ECL Comfort 310, application A377
AQ190786468664fr-000802

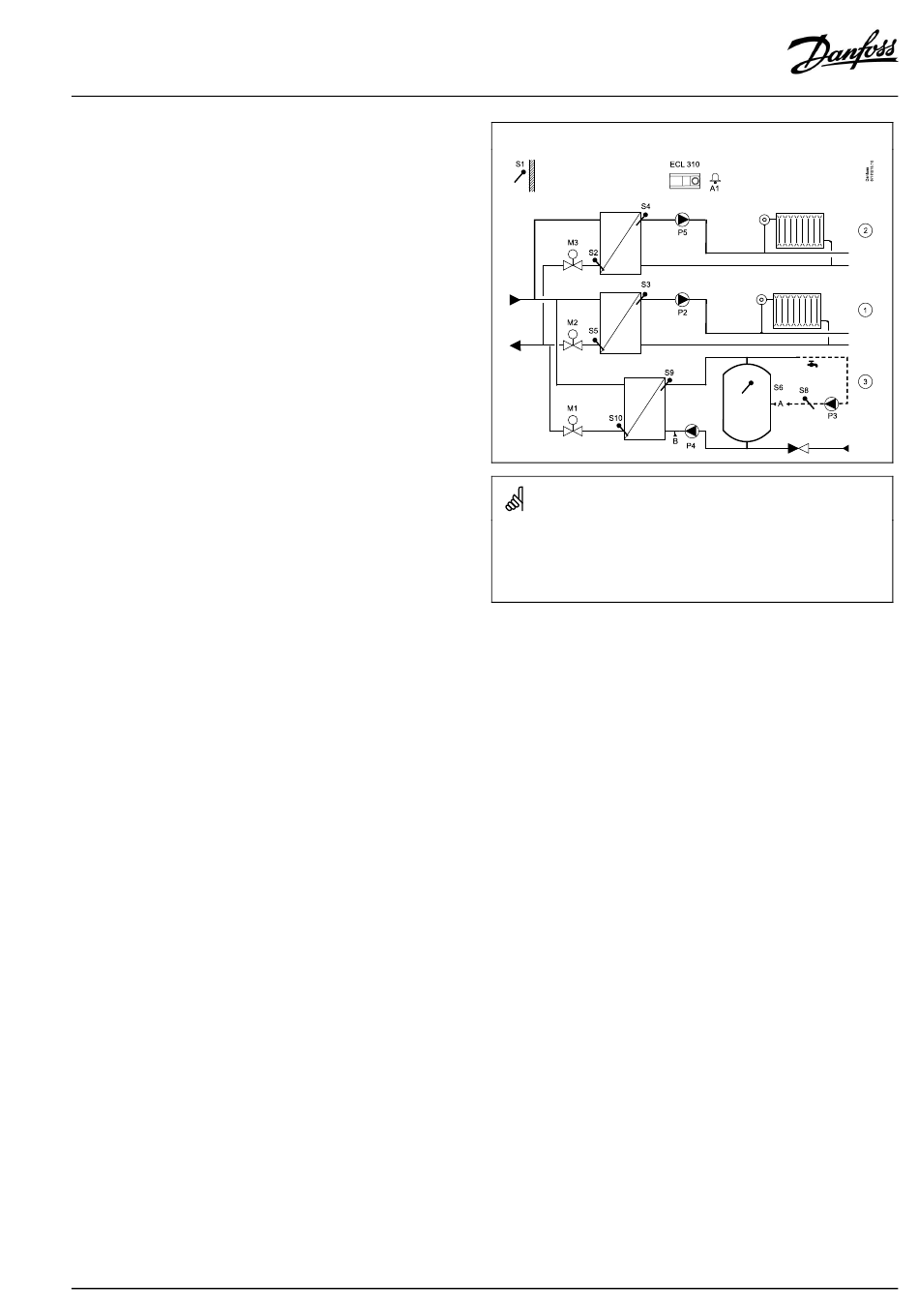

A377.3, ex. a
Ce schéma est simplifié et n'inclut pas tous les composants nécessaires
au fonctionnement d'un système.
Tous les composants nommés sont raccordés au régulateur
ECL Comfort.
Liste des composants :
ECL 310 Régulateur électronique ECL Comfort 310
S1 Sonde de température extérieure
S2 Sonde de retour, circuit 2
S3 Sonde de température de départ, circuit 1
S4 Sonde de température de départ, circuit 2
S5 Sonde de retour, circuit 1
S6 Sonde de température de ballon ECS, supérieure
(S7) (Régulation de température externe, non illustré)
S8 Sonde de température de bouclage ECS
S9 Sonde de température de chauffage/charge ECS
S10 Sonde de retour ECS, circuit 3
M1 Vanne de régulation motorisée (régulée en 3 points),
circuit 3
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M2 Vanne de régulation motorisée (régulée en 3 points),
circuit 1
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M3 Vanne de régulation motorisée (régulée en 3 points),
circuit 2
Alternative : actionneur électro-thermique (type ABV
Danfoss)
P1 Pompe de chauffage ECS
P2 Pompe de circulation, chauffage, circuit 1
P3 Pompe de circulation ECS
P4 Pompe de charge ECS
P5 Pompe de circulation, chauffage, circuit 2
A1 Alarme
A/B Raccordements internes/externes pour la circulation ECS
© Danfoss | 2021.12 | 11
