Guide d'utilisation ECL Comfort 310, application A377
Signal externe pour température de départ désirée
Une tension (de 0 à 10 V) peut être appliquée à la borne d'entrée S7
afin de déterminer la température de départ souhaitée.
La tension mesurée à l'entrée S7 doit être convertie en une valeur
de température par le régulateur. Si la tension est supérieure, la
température de départ désirée augmente.
Les réglages suivants définissent l'échelle.
MENU > Réglages > Température de départ
T extérieur souh. — (ECL Comfort 310)
Circuit
1
Affichage uniquement
La température de départ souhaitée actuelle est indiquée en °C.
Affichage :
- - :
Le signal de tension externe n'est pas raccordé.
°C :
Signal de tension externe converti en la température
de départ souhaitée.
Appuyer sur le bouton pour voir le graphique puis entrer les plages
de valeur pour la tension d'entrée (1 et 10 V) et pour la température
de départ désirée affichée.
Température de départ désirée :
Réglages tension fixes :
Réglages d'usine :
Cela signifie que la « température de départ souhaitée » est de
10 °C à 1,0 V et de 100 °C à 10 V.
En règle générale, plus la tension est élevée, plus la température de
départ souhaitée affichée est élevée.
AQ190786468664fr-000802
Plage de réglage
Réglages usine
10 ... 120 °C
1 V et 10 V
(1,10) et (10,100)

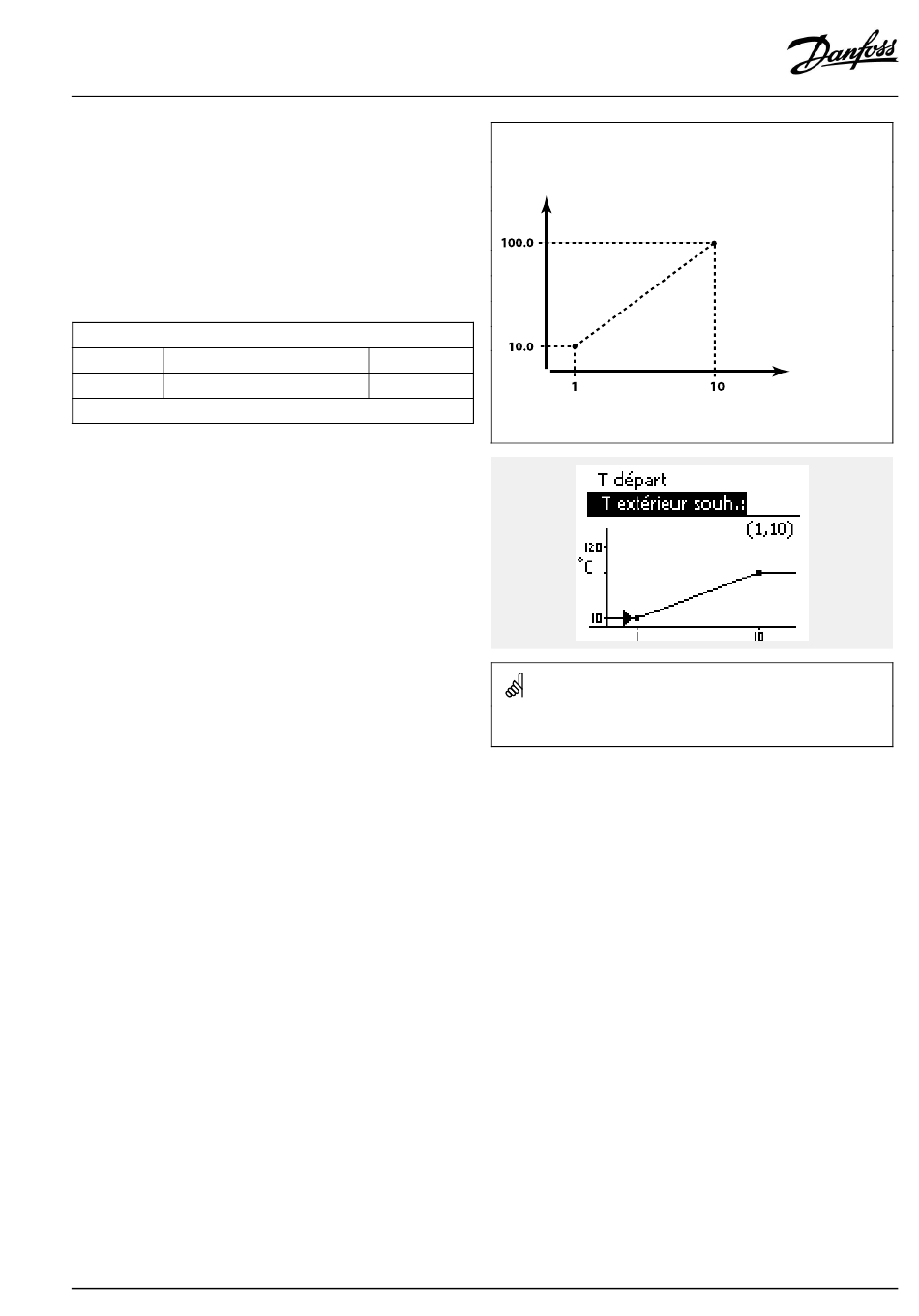

Exemple : rapport entre la tension d'entrée et la température de départ
souhaitée affichée
T départ dés (°C)
Cet exemple montre que 1 volt correspond à 10,0 °C et 10 volts correspondent
à 100 °C.
Le signal de tension externe doit être supérieur à 1,0 V afin d'activer
la dérogation.
Volt
© Danfoss | 2021.12 | 73
