Guide d'utilisation ECL Comfort 310, application A377
2.0 Installation
2.1 Avant de commencer
Les applications (sous-types) dans la clé d'application A377 sont
très flexibles et pratiquement identiques.
Cependant, certaines applications ont des fonctions
supplémentaires qui sont décrites séparément.
En voici les principes de base :
Chauffage (circuit 1) :
En général, la température de départ est réglée en fonction de
vos besoins. La sonde de température de départ S3 est la sonde
la plus importante. La température de départ souhaitée pour S3
est calculée dans le régulateur ECL en fonction de la température
extérieure (S1). Plus la température extérieure est basse, plus la
température de départ souhaitée est élevée.
Grâce à la programmation hebdomadaire (jusqu'à 3 périodes de
« confort » par jour), le circuit de chauffage peut être placé en
mode « confort » ou « économie » (deux valeurs de température
différentes pour la température ambiante souhaitée).
En mode Économie, le chauffage peut être réduit ou arrêté
totalement.
La vanne de régulation motorisée M2 est ouverte progressivement
lorsque la température de départ est inférieure à la température de
départ souhaitée et vice versa.
La température de retour (S5) vers le réseau chauffage urbain ne
doit pas être trop élevée. Si tel est le cas, la température de départ
souhaitée peut être réglée (généralement à une valeur inférieure),
ce qui entraîne la fermeture progressive de la vanne de régulation
motorisée. En outre, la limitation de température de retour peut
dépendre de la température extérieure. Généralement, plus la
température extérieure est basse, plus la limite de température de
retour est élevée.
Dans un système à alimentation par chaudière, la température de
retour ne doit pas être trop basse (même procédure de réglage
que ci-dessus).
Si la température ambiante mesurée (unité de commande à
distance ECA30/31) n'est pas égale à la température ambiante
souhaitée, la température de départ souhaitée peut être ajustée.
La pompe de circulation (P2) est activée lors d'une demande de
chauffage ou de la protection antigel.
Le chauffage peut être désactivé lorsque la température extérieure
est supérieure à une valeur sélectionnable.
Un compteur de débit ou d'énergie communiquant via un signal
M-bus peut limiter le débit ou l'énergie à une valeur réglée
maximale. Par ailleurs, la limitation peut être liée à la température
extérieure.
Généralement, plus la température extérieure est basse, plus le
débit/la puissance accepté(e) est élevé(e).
La température de départ souhaitée du circuit de chauffage 1
peut, via S7, être régulée par le biais d'une tension de commande
externe comprise entre 0 et 10 V.
Le mode Protection antigel maintient une température de départ
sélectionnable, par exemple 10 °C.
Une alarme peut être activée lorsque la température de départ
actuelle est différente de la température de départ souhaitée.
Le signal de température ambiante peut être obtenu à partir de
l'unité de commande à distance ECA 30/31, si celle-ci est branchée.
6 | © Danfoss | 2021.12

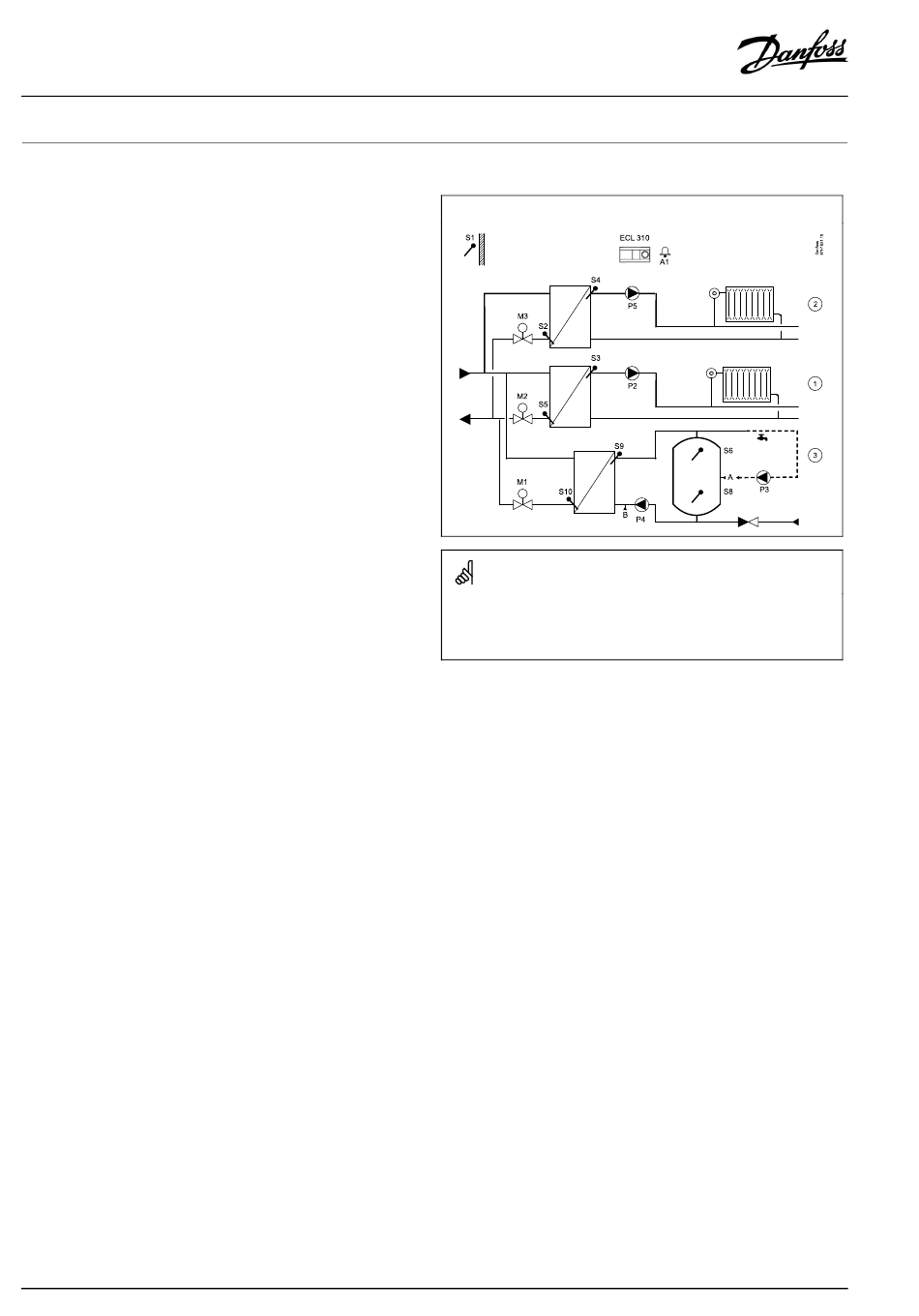

Application A377.1 type, exemple a :
Ce schéma est simplifié et n'inclut pas tous les composants nécessaires
au fonctionnement d'un système.
Tous les composants nommés sont raccordés au régulateur
ECL Comfort.
Liste des composants :
ECL 310 Régulateur électronique ECL Comfort 310
S1 Sonde de température extérieure
S2 Sonde de retour, circuit 2
S3 Sonde de température de départ, circuit 1
S4 Sonde de température de départ, circuit 2
S5 Sonde de retour, circuit 1
S6 Sonde de température de ballon ECS, supérieure
(S7) (Régulation de température externe, non illustré)
S8 Sonde de température de ballon ECS, inférieure
S9 Sonde de température de départ ECS, circuit 3
S10 Sonde de retour, circuit 3
M1 Vanne de régulation motorisée (régulée en 3 points),
circuit 3
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M2 Vanne de régulation motorisée (régulée en 3 points),
circuit 1
Alternative : actionneur électro-thermique (type ABV
Danfoss)
M3 Vanne de régulation motorisée (régulée en 3 points),
circuit 2
Alternative : actionneur électro-thermique (type ABV
Danfoss)
P1 Pompe de chauffage ECS (non illustré)
P2 Pompe de circulation, chauffage, circuit 1
P3 Pompe de circulation ECS
P4 Pompe de charge ECS
P5 Pompe de circulation, chauffage, circuit 2
A1 Alarme
A/B Raccordements internes/externes pour la circulation ECS
AQ190786468664fr-000802
