3.11.15.8
Configuration étape par étape
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne

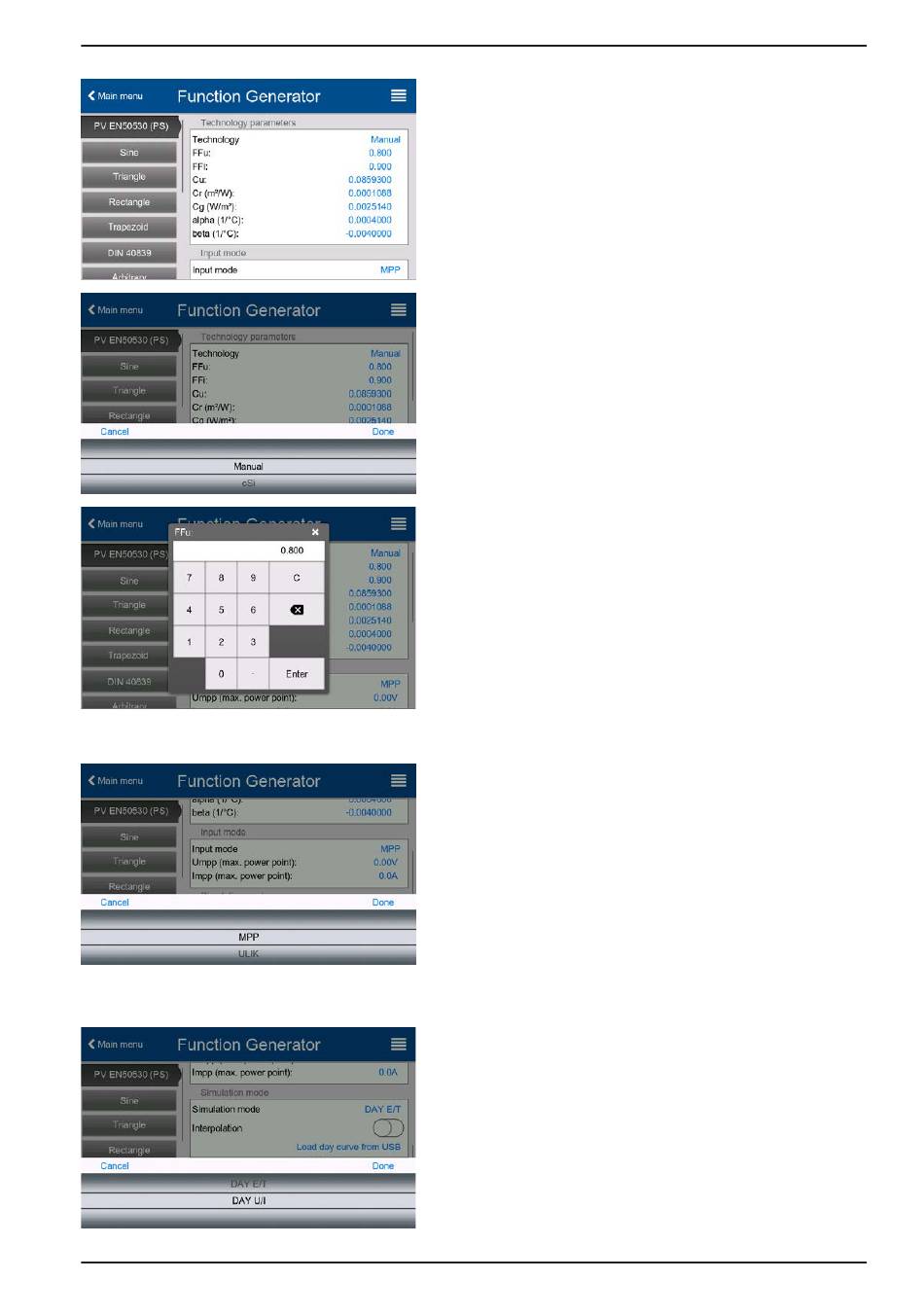

Point de démarrage
Dans le menu Function Generator cherchez les fonctions PV.
Sélectionnez le groupe PV EN50530 (PS).
Etape 1 : Choix de la technologie
La fonction avancée PV nécessite la sélection de la technologie
du panneau solaire devant être simulé. Dans les cas où
Thin Film
ne correspondent pas à vos besoins ou que vous
n'êtes pas sûr des paramètres, sélectionnez Manual.
En sélectionnant
avec Etape 2.
Etape 1-1 : Ajuster les paramètres de la technologie
Si la technologie
tous les paramètres affichés peuvent être ajustés en appuyant
directement dessus et en saisissant la valeur souhaitée. Il est
recommandé d'ajuster ces valeurs avec précaution, car de mau-
vais réglages engendrent une courbe PV qui ne fonctionnera
pas comme prévu.
Lors du redémarrage de l'appareil, ces valeurs sont réinitialisées
aux valeurs par défaut qui sont les mêmes qu'avec la technologie
cSI. Voir aussi 3.11.15.3. Cela signifie qu'ils ne doivent pas for-
cément être ajustés. Si une autre technologie a été choisie, cet
écran sera passé et ces paramètres réglés aux valeurs définies.
Etape 2: Mode d'entrée et paramètres de base du panneau
solaire
La sélection du mode d'entrée entre
quelle paire de paramètres devra être réglée dans la configu-
ration et plus tard dans la simulation. En paramétrant la paire
Uoc/Isc, l'autre paire est calculée avec des facteurs et réglée
automatiquement.
La tension de circuit ouvert (Uoc) et le courant de court-circuit
(Isc) sont des limites hautes qui sont généralement lues dans les
fiches techniques des panneaux et saisies ici pour la simulation.
Deux paramètres sont liés via les facteurs suivants :
U
= U
× FFu
MPP
OC
Etape 3: Sélectionner le mode de simulation
Pour une description des modes de simulation disponibles voir
3.11.15.4.
En sélectionnant
4, sinon une étape supplémentaire est nécessaire
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série PSB 10000 4U
Thin film
cSI
ou
la configuration continue
Manual
a été sélectionnée à l'écran précédent,
MPP
/
I
= I
× FFi
MPP
SC
E/T
ou
U/I
la configuration continue avec Etape
www.elektroautomatik.de
ea1974@elektroautomatik.de
cSI
ou
et
ULIK
détermine
Page 97
