Notice d'installation
Plan de cuisson à induction
CookTop V2000 I604 | I704 | I804
Encastrement superposé avec DualDesign
L'agencement des plaques du plan de cuisson à encastrer peut être différent du plan de cuisson représenté!
CookTop V2000 I604
Longueur du câble 1,7 m
Ri
Y
Ra
Y – Y
Tiroir/meuble
* Le dégagement est impératif!
2
Les bords avant et arrière sont renforcés par le dessous. La largeur du bord est déterminée par le fabricant du revêtement en
pierre. La largeur minimale du bord peut varier selon les caractéristiques de la pierre.
Type
CookTop V2000
B

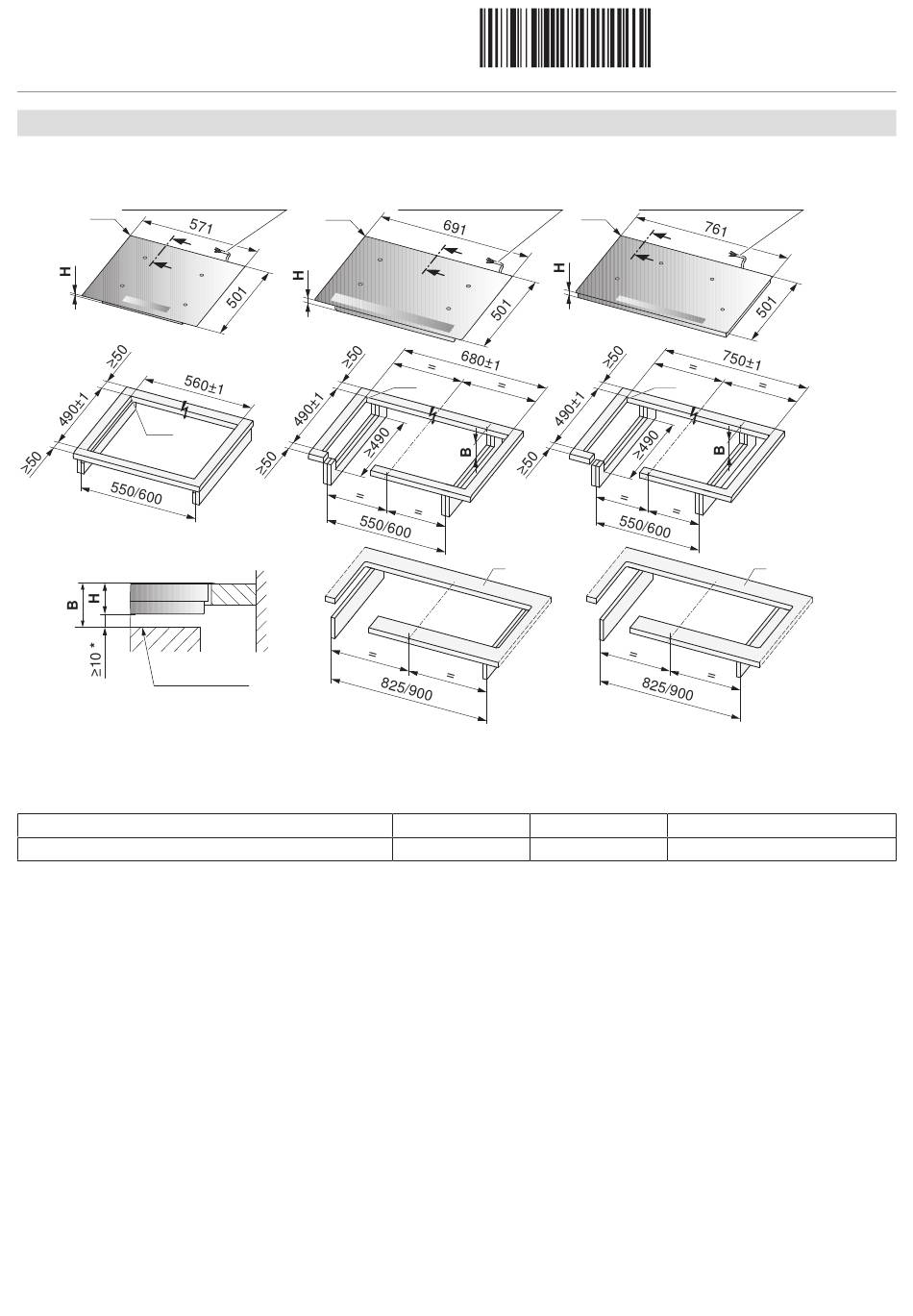

Dégagement nécessaire pour l'aération et l'échange en SAV sur toute la surface de la découpe
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du plan de cuisson (ouverture de ventilation)
Ra
Rayons d'angle extérieurs de la découpe
Ri
Rayons d'angle de l'appareil
S
Tiroir/meuble
Installation
1.
Établir une ouverture d'encastrement précise.
2.
Placer l'appareil dans l'ouverture d'encastrement avec minutie et l'appuyer bien à plat contre le plan de travail.
CookTop V2000 I704
Ri
Y
1097795-03
Longueur du câble 1,7 m
Y
Y
Ra
2
B
≥ 71 mm
5
CookTop V2000 I804
Longueur du câble 1,7 m
Ri
Y
Y
Ra
H
Rayon d'angle Ra/Ri
47,7 mm
1097795-03
01.03.2023
2
5/2 mm
