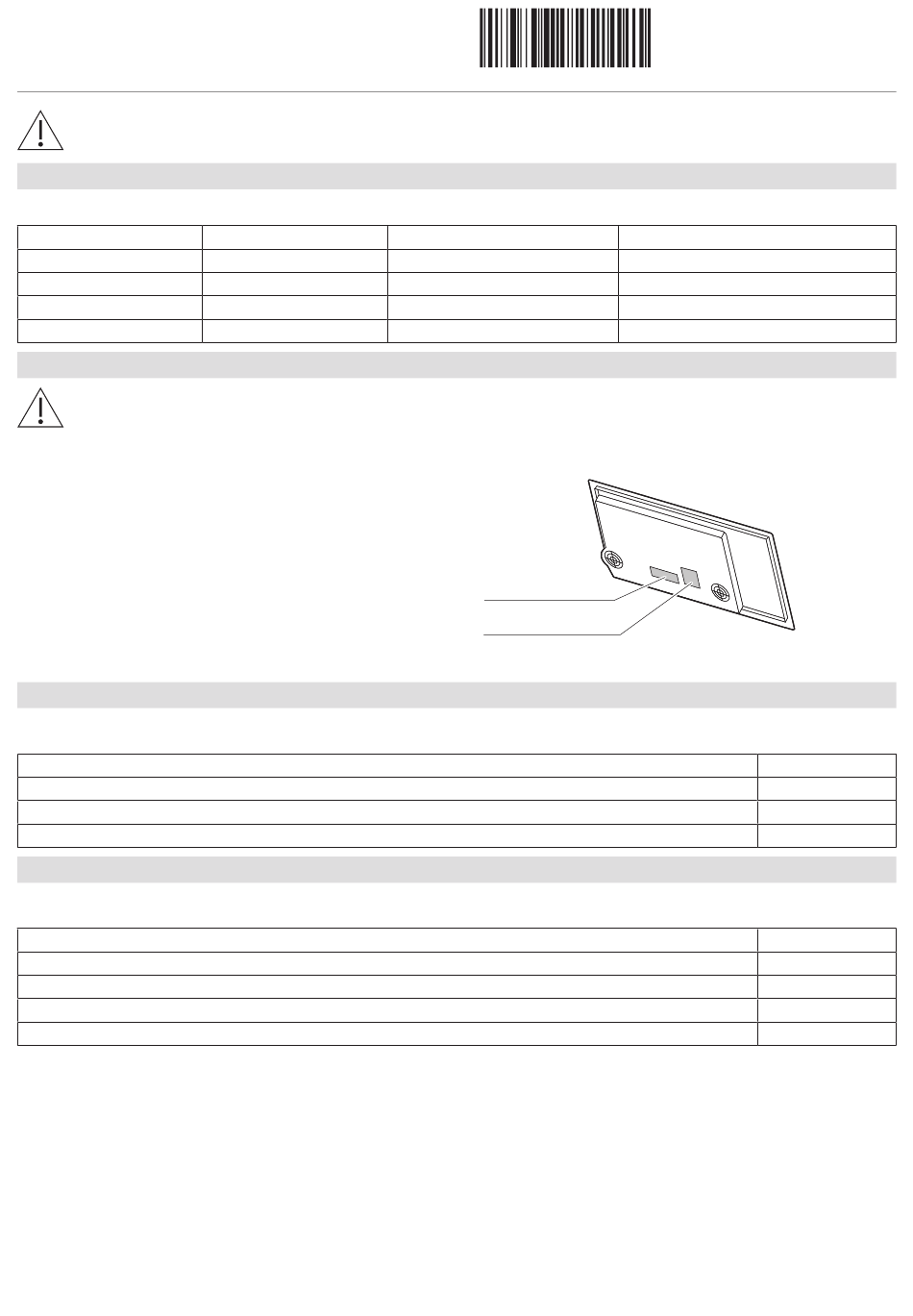

Notice d'installation
Plan de cuisson à induction
CookTop V2000 I604 | I704 | I804
L'installation doit impérativement être exécutée par un personnel qualifié. Toutes les étapes doivent être réalisées en
intégralité, dans l'ordre et contrôlées.
Domaine de validité
Cette notice d'installation est valable pour les modèles suivants:
Désignation du modèle
CookTop V2000 I604
CookTop V2000 I604
CookTop V2000 I704
CookTop V2000 I804
Indications générales
En cas d'encastrement dans un matériau inflammable, il est impératif de respecter les directives et les normes rela-
tives aux installations à basse tension et à la protection contre les incendies.
Plaque signalétique
La plaque signalétique se trouve à côté de l'étiquette de rac-
cordement.
▸
Coller la deuxième plaque signalétique fournie de manière visible à l'arrière de la face avant du meuble encastré du bas.
Accessoires d'installation fournis
Encastrement à fleur:
Désignation
Guide de masticage
Kit de bandes d'étanchéité
Kit de plaquettes de support
Accessoires
Pour toutes les variantes d'encastrement:
Désignation
Kit de tôle de protection d'aération, pour largeur de niche de 550 mm
Kit de tôle de protection d'aération, pour largeur de niche 600 mm
Kit de tôle de protection d'aération, pour largeur de niche 825 mm
Kit de tôle de protection d'aération, pour largeur de niche 900 mm
Type
Avec cadre de montage normal
CTI2T-31141
CTI2T-31148
CTI2T-31147
CTI2T-31146
1097795-03
CTI2T64TC
-
-
-
Plaque signalétique
Etiquette
de raccordement
1
1097795-03
01.03.2023
Avec DualDesign
CTI2T64TD
CTI2T64ESD, CTI2T64ESOD
CTI2T74ESD
CTI2T84MESD, CTI2T84MESOD
No d'art.
J004131
H63283
H60330
No d'art.
H61082
H61083
H61084
H61085
