Notice d'installation
Champ de cuisson à induction
CookTop V6000 I705 FullFlex
2.
Préparer la découpe et l'appareil conformément aux indications du guide de masticage fourni.
3.
Procéder soigneusement à la pose du mastic autour de l'appareil et laisser sécher les joints de mastic silicone pendant au moins
24 heures.
4.
Effectuer éventuellement le raccordement au réseau électrique avant de mettre l'appareil en place.

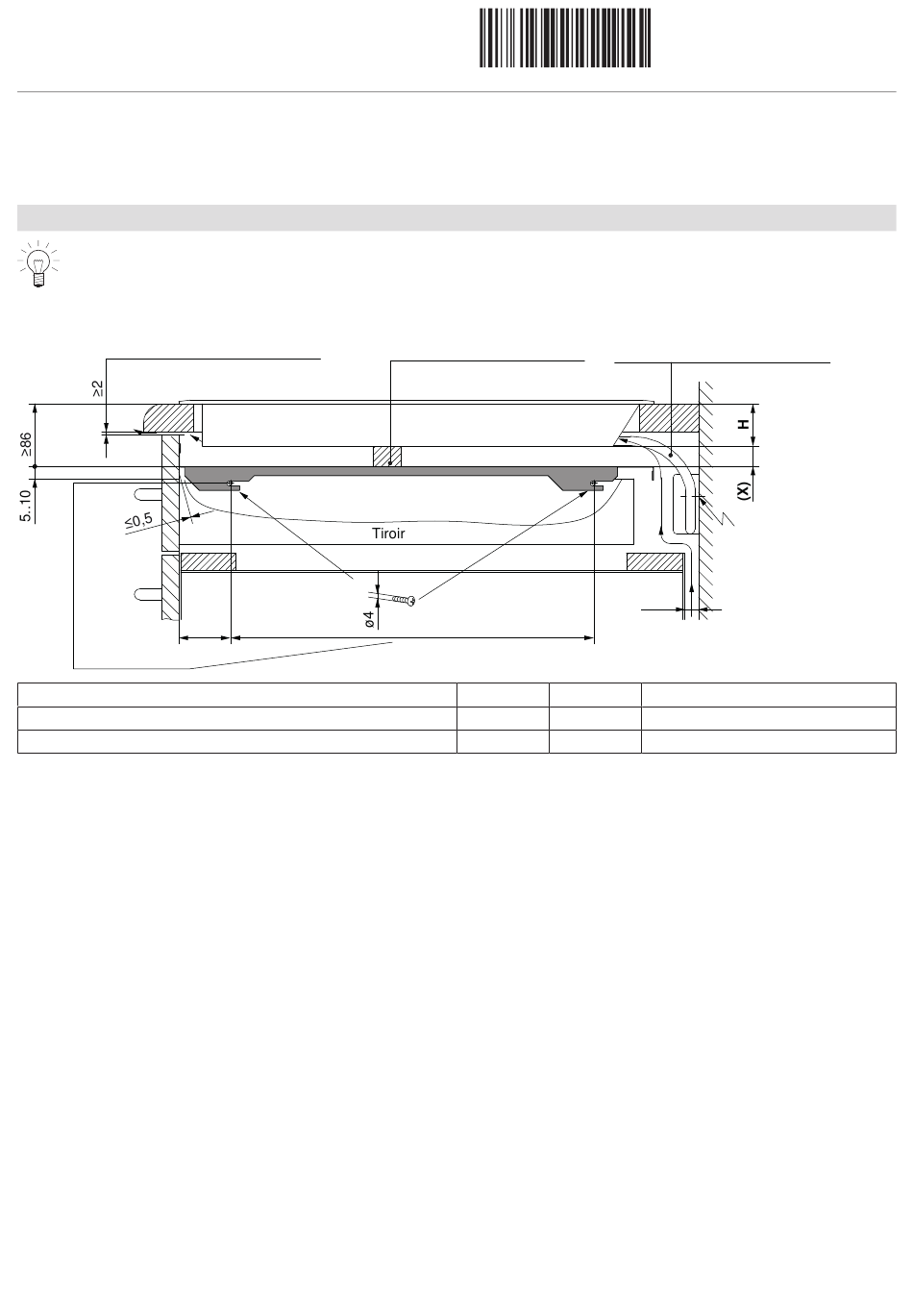

Encastrement avec tôle de protection d'aération en cas de fente d'aération de 2 mm en façade
Pour garantir une aération suffisante du plan de cuisson, il est indispensable d'installer une tôle de protection d'aé-
ration avec joint.
L'écartement X entre la face inférieure de l'appareil et la tôle de protection d'aération doit être ≥ 10 mm.
Fente d'aération sur toute la
largeur de l'élément de meuble
≥ 17 cm²
Selon le gabarit
Désignation de type
GK11TIXFKZ, CTI6T75FKTFHD
GK11TIXFKZ, CTI6T75FKTFHD
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du plan de cuisson (ouverture de ventilation).
56
1064510-07
Joint adhérant bien sur toute
la largeur de l'élément de
meuble
393
X
14 mm
10 mm
6
Attention: le câble d'alimentation
ne doit pas toucher la tôle
de protection!
≥15
H
Remarque
72 mm
Encastrement superposé
76 mm
Encastrement à fleur
1064510-07
28.02.2023
