Notice d'installation
Champ de cuisson à induction
CookTop V6000 I705 FullFlex
Encastrement à fleur avec DualDesign
L'agencement des plaques du plan de cuisson à encastrer peut être différent du plan de cuisson représenté!
Ri
Ra
* Le dégagement est impératif!
2
Les bords avant et arrière sont renforcés par le dessous. La largeur du bord est déterminée par le fabricant du revêtement en
pierre. La largeur minimale du bord peut varier selon les caractéristiques de la pierre.
Désignation de type
GK11TIXFKZ
CTI6T75FKTFHD
A
Epaisseur du plan de travail
B
Dégagement nécessaire pour l'échange en SAV sur toute la surface de la découpe
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du plan de cuisson
Ra
Rayons d'angle extérieurs de la découpe
Ri
Rayons d'angle de l'appareil
S
Tiroir/Meuble
T
Tôle de protection d'aération
U
Entrée d'air
Installation
1.

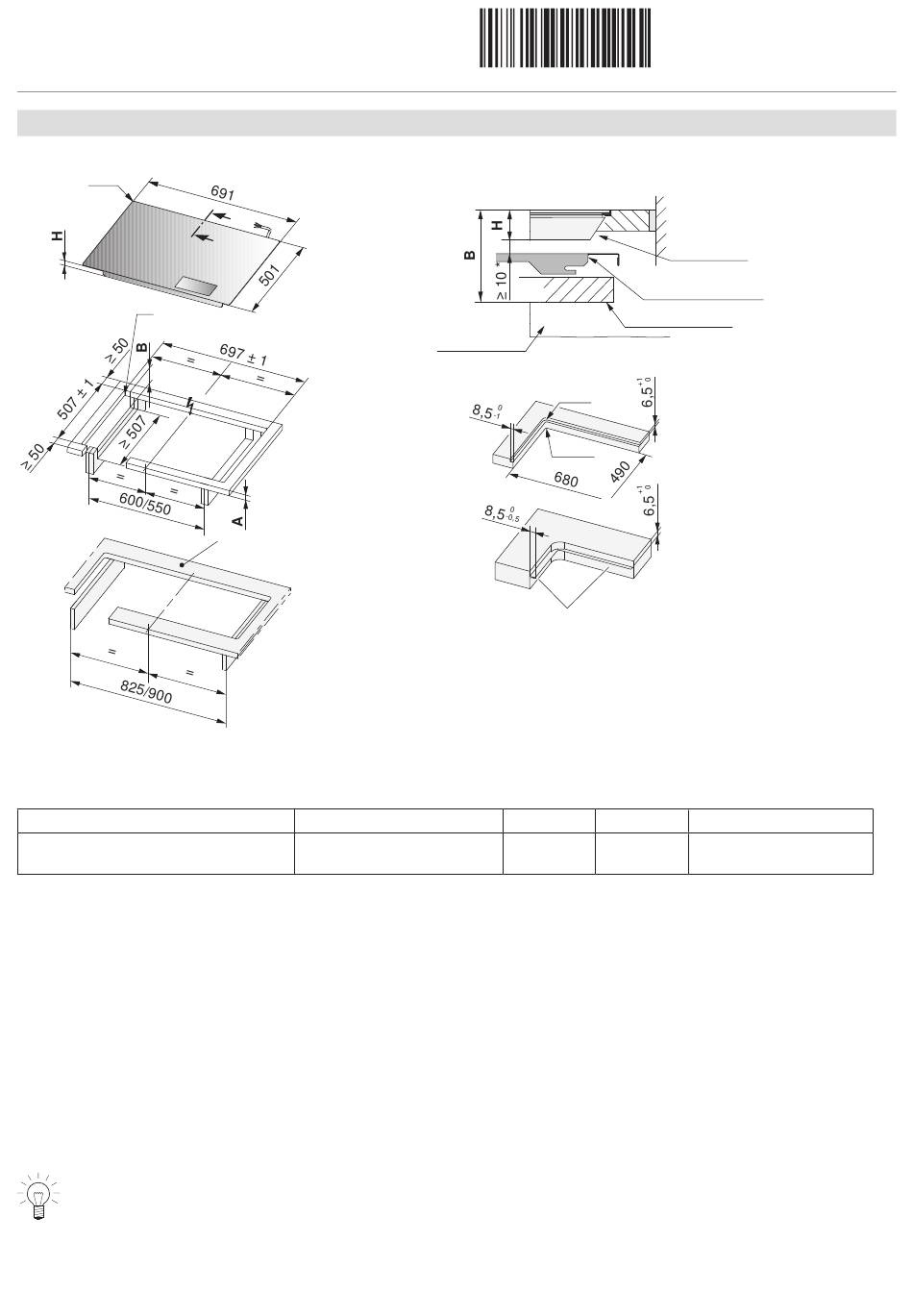

Réaliser avec précision l'ouverture d'encastrement.
– La surface de pose peut être fraisée ou créée par le montage de tasseaux en bois/pierre ou avec un kit d'équerres en acier (voir
Accessoires).
L'accès à l'appareil par le dessous doit être assuré sur toute la surface de la découpe. En cas de service, le générateur d'in-
duction avec la tôle d'appui peut être démonté par le bas. Les caches anti-contact doivent pouvoir être dévissés par le bas.
Y
Y
2
A au gré du fabricant
≤40 mm
1064510-07
Y – Y
Paroi latérale
Détail Z
Ra
R0–5
Equerre en acier
collée ou vissée
B
≥150 mm
5
1064510-07
28.02.2023
Entrée d'air
Tôle de protection
d'aération
Tiroir/Meuble
H
Rayon d'angle Ra/Ri
76 mm
5/2 mm
