10 1 10 SERRURE ÉLECTRIQUE
La sortie OGI, par défaut, est active pour la fonction OGI (voyant Portail
Ouvert = Open Gate Indicator), mais il est possible de la programmer pour
commander une serrure électrique (voir le paragraphe « Programmation
deuxième niveau (paramètres réglables) » à la page 33).
Durant la manœuvre d'ouverture, la sortie est activée pendant 2 secondes.
Lors de la manœuvre de fermeture, la sortie n'est pas activée : la serrure
électrique doit donc se réenclencher mécaniquement.
La sortie ne peut pas contrôler directement la serrure électrique mais seu-
lement une charge de 24V c 10W.

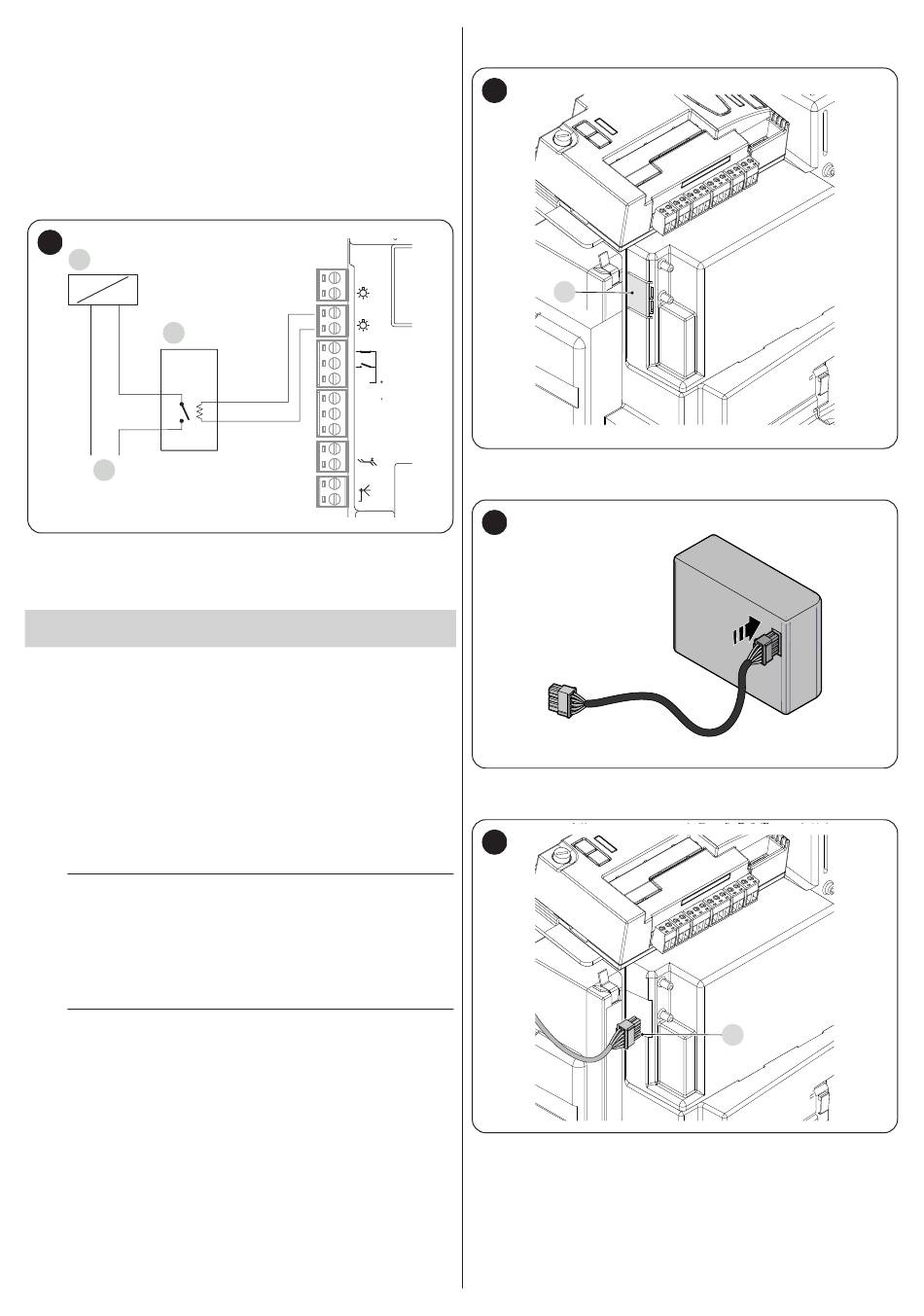

La sortie doit s'interfacer avec un relais, comme indiqué sur la figure.
67
A
B
C
A Serrure électrique
B Relais 24V c en soutien
C Alimentation de la serrure électrique
10 2 CONNEXION ET INSTALLATION DE
L'ALIMENTATION DE SECOURS
Ce produit peut être équipé d'un système d'alimentation de secours qui
garantit le fonctionnement même en l'absence du réseau électrique. L'ali-
mentation de secours se fait par des batteries qui doivent être maintenues
en état de charge. La fonction de charge des batteries est l'une des fonc-
tions principales de ce produit ; le Mode Veille ne s'activera qu'à la fin de
la fonction de charge des batteries.
Verifiez dans les instructions du système d'alimentation de secours le
temps maximum nécessaire pour la charge complète des batteries.
Ce produit respecte la norme de veille lorsqu'il est connecté au pack de
batteries PSS124. Le produit est capable de reconnaître le niveau de
charge du PSS124 et le rechargera correctement, évitant d'entrer en
mode basse consommation si la batterie a un niveau de charge inférieur
à 80%.
a
ATTENTION
Il est possible d'utiliser le précédent pack de batteries
de secours PS124 en utilisant un câble adaptateur spéci-
fique (CABLA11) et en désactivant le mode veille pour un
fonctionnement correct Dans ce dernier cas, la consom-
mation moyenne sera augmentée
f
Le raccordement électrique de la batterie à la centrale
doit être effectué seulement après avoir terminé toutes
les phases d'installation et de programmation, car la bat-
terie représente une alimentation électrique d'urgence
Pour installer et connecter la batterie :
1
retirer l'élément prédécoupé (A) («Figure 68")
68
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
2
connecter le câble approprié au connecteur de la batterie tampon
(PSS124) («Figure 69")
Aerial
69
3
insérer le connecteur (C) correspondant sur le connecteur sortant
du logement moteur («Figure 70")
70
A
C
FRANÇAIS – 49
