8

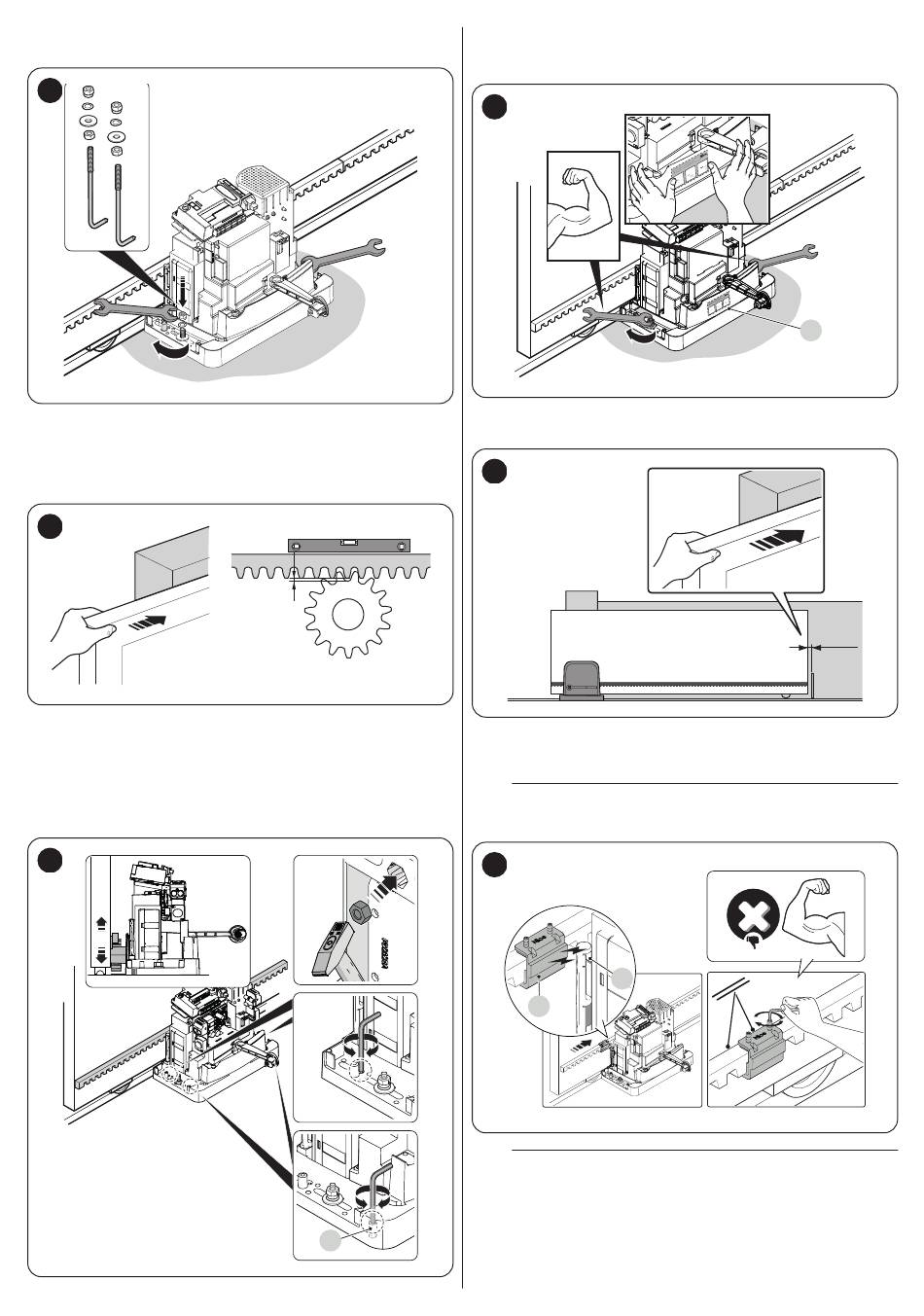

appliquer les rondelles et les écrous fournis en les vissant légère-
ment («Figure 15")
15
9 ouvrir et fermer manuellement le vantail du portail et vérifier qu'il
coulisse sans frictions. Contrôler également que la crémaillère est
toujours alignée avec le pignon («Figure 16"). Dans le cas où l'es-
pace entre le pignon et la crémaillère est supérieur à 2 mm, procé-
der à l'étape 10, sinon procéder à l'étape 11
16
10 Retirer le moteur de son logement et ajouter les quatre écrous de
réglage dans les emplacements prévus à la partie inférieure de la
base («Figure 17"). Après avoir repositionné le moteur en suivant
les étapes de 5 à 8, régler la hauteur du motoréducteur à l'aide
des vis de réglage (H) et amener le pignon à environ 1 ou 2 mm de
la crémaillère pour éviter que le poids du vantail ne repose sur le
motoréducteur («Figure 17")
17
12 – FRANÇAIS
2 mm
x4
H
11
serrer fermement les écrous de montage de l'opérateur à la plaque
de fondation et apposer l'autocollant (I) contenant les consignes de
débrayage («Figure 18")
18
12 ouvrir manuellement le vantail du portail en laissant 2/3 cm par rap-
port à la butée mécanique («Figure 19")
19
13 appliquer la patte de fin de course (L) à la crémaillère, le plus près
possible du capteur (M) et la fixer à l'aide des écrous prévus à cet
effet («Figure 20")
a
Ne pas exercer de pression excessive lors de la fixation
de la patte de fin de course.
20
M
L
a
La patte de fin de course avec son aimant ne doit pas être
aligné avec le capteur En cas d'alignement, la portée de
ce dernier serait faible et le portail risquerait de ne pas
s'arrêter correctement
I
2-3 cm
