SmartHandle 3062
8.7 Complément : Serrure à capteur DoorMonitoring
8.7.1 Composants de la serrure à capteur
8.7.2 Montage (manuel)
(Manuel)
4. Retirer le capteur du pêne de l'ouverture CP de la serrure à mortaise en
le gardant bien droit (à l'horizontal).
Démonter le capteur de la vis de maintien
1. Séparer soigneusement les câbles les uns des autres.
2. Placer le tournevis cruciforme dans l'encoche de la tête de la vis de
maintien.
3. Retirer la tête de la vis de maintien avec précaution.
4. Retirer avec précaution la tête de la vis de maintien de la tension du res-
sort

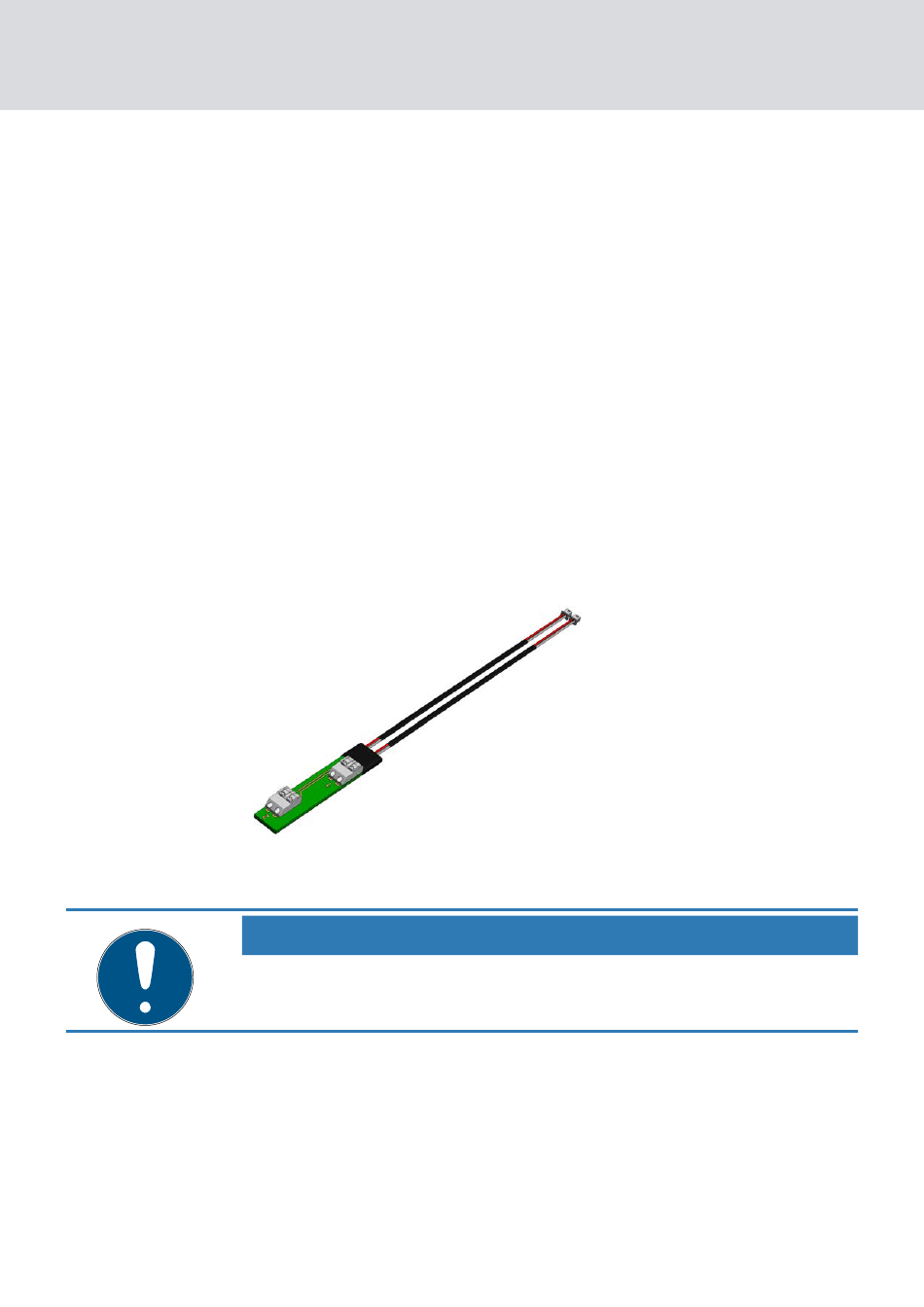

Platine de l'adaptateur pour serrure à capteur:
NOTE
Veuillez absolument respecter la documentation de la serrure encastrée
utilisée afin d'éviter tout dommage !
Ce chapitre décrit le raccordement de l'adaptateur de la serrure à capteur
à la serrure à capteur. Le montage général de la SmartHandle se trouve
également dans le chapitre respectif de ce manuel.
