8. Montage (manuel)
SmartHandle 3062 (Manuel)
66 / 198
8.4.4 Fixation conventionnelle MO

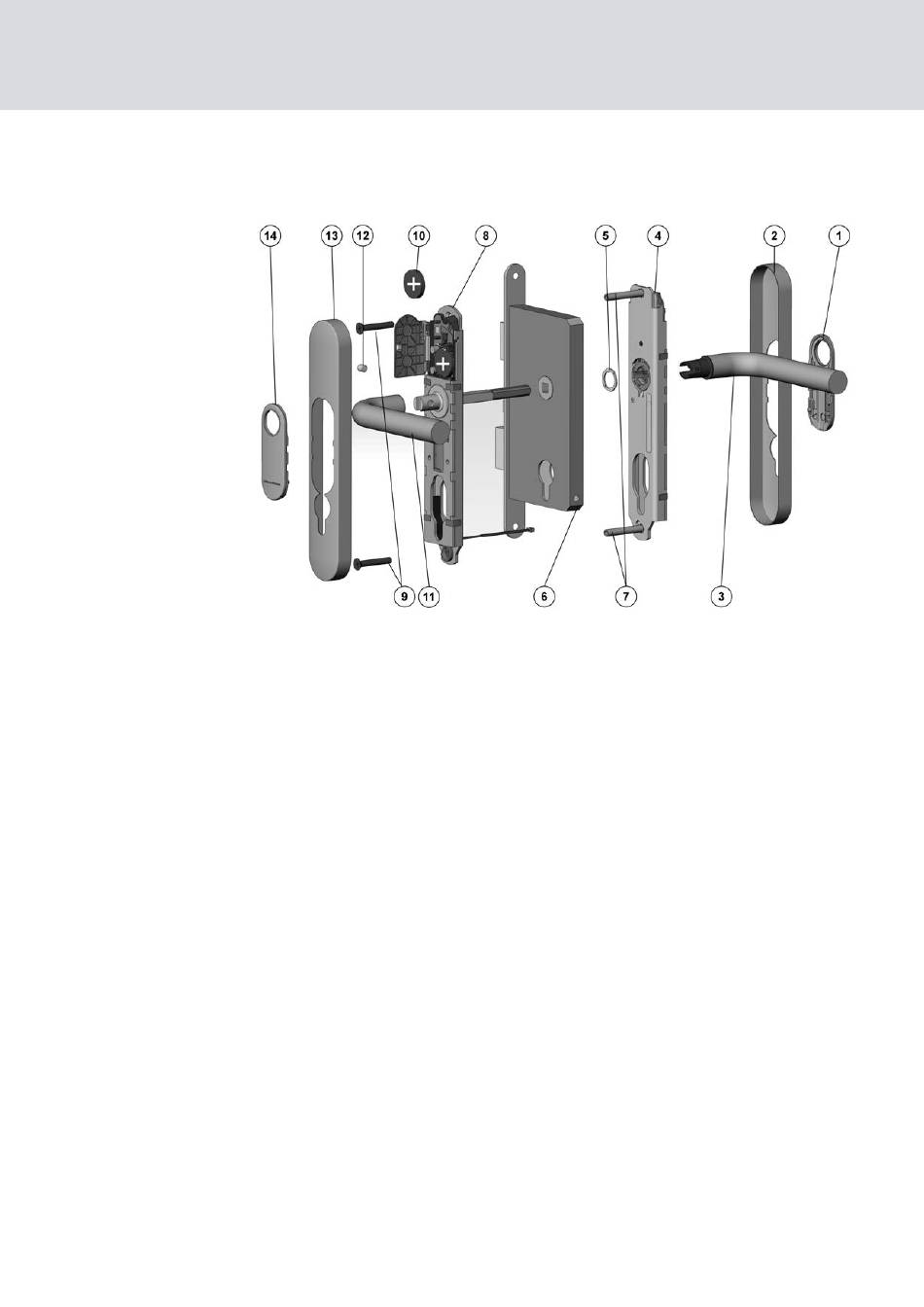

Légende :
1. Inlay
2. Couvercle
3. Béquille extérieure
4. Raccord extérieur
5. Bague de fermeture
6. Serrure de porte (non comprise dans la livraison).
7. Entretoise
8. Raccord intérieur
9. Vis
10. Pilé supérieure
11. Béquille intérieure
12. Vis Allen
13. Couvercle
14. Inlay
Montage :
1. En option : démonter les béquilles / rosaces / raccords etc. qui sont si-
tués sur la porte.
2. La SmartHandle est livrée partiellement montée, voir « Démontage. »
