8.2.4.2 Étape 1 : Montage du capteur de la vis de maintien
8.2.4.3 Étape 2 : Montage du capteur du pêne
(Manuel)
NOTE
Le capteur de la vis de maintien ne doit pas se trouver à l'état final arrêté
lors du montage. Le capteur de la vis de maintien doit se trouver dans la
position indiquée « MONTAGE » ; dans le cas contraire (« ARRÊTÉ »), la
bague extérieure doit être repoussée avec précaution afin que le méca-
nisme à ressort soit tendu.

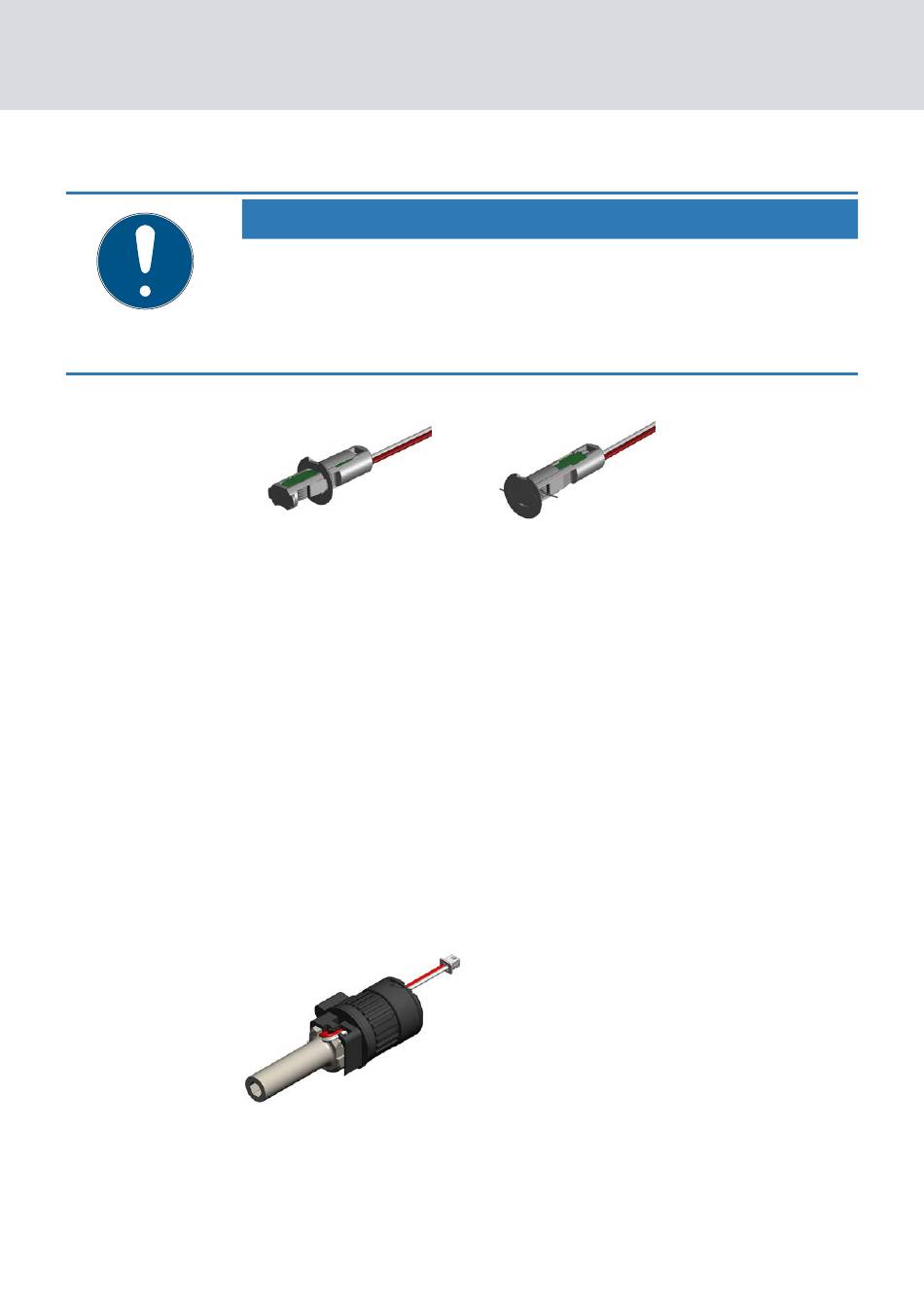

MONTAGE
1. Introduire l'extrémité du câble du capteur de la vis de maintien (B)
(avec la prise) dans le perçage pour la vis de maintien présent dans la
serrure.
2. Tirer la prise, au moyen d'un outil adapté (par ex. la pincette), vers l'in-
térieur de l'ouverture CP.
3. Pousser le capteur de la vis de maintien dans le perçage de la vis de
maintien jusqu'à la butée.
Un mécanisme à ressort bloque le capteur de la vis de maintien dans
9
la serrure de porte.
Préparation du capteur du pêne
Le capteur du pêne (C) doit être placé sur l'aide au montage (D) comme
montré sur l'image suivante :
En fonction de la serrure de porte utilisée, le cône du capteur du pêne doit
être décalé. Dans la plupart des cas, le cône peut rester dans la «Position
1 » préréglée.
ARRÊTÉ
