8.9.4 Fixation conventionnelle ovale scandinave
(Manuel)
Le montage de la SmartHandle 3062 peut être quelque peu difficile en

présence de serrure encastrée avec une noix de serrage. Ne traiter en
aucun cas la noix de serrage mécaniquement (p. ex. avec une lime, etc),
car la béquille risque de ne plus s'encastrer parfaitement.
Assurez-vous lors de l'installation que les câbles ne soient pas coincés

ou soumis à des tensions dans la porte.
Fixation conventionnelle : Lors de la fixation de la garniture sur la porte

au moyen de 2 vis, veillez à ce que l'électronique ne soit pas soumis à
des pressions mécaniques ou soit l'objet de dommages.

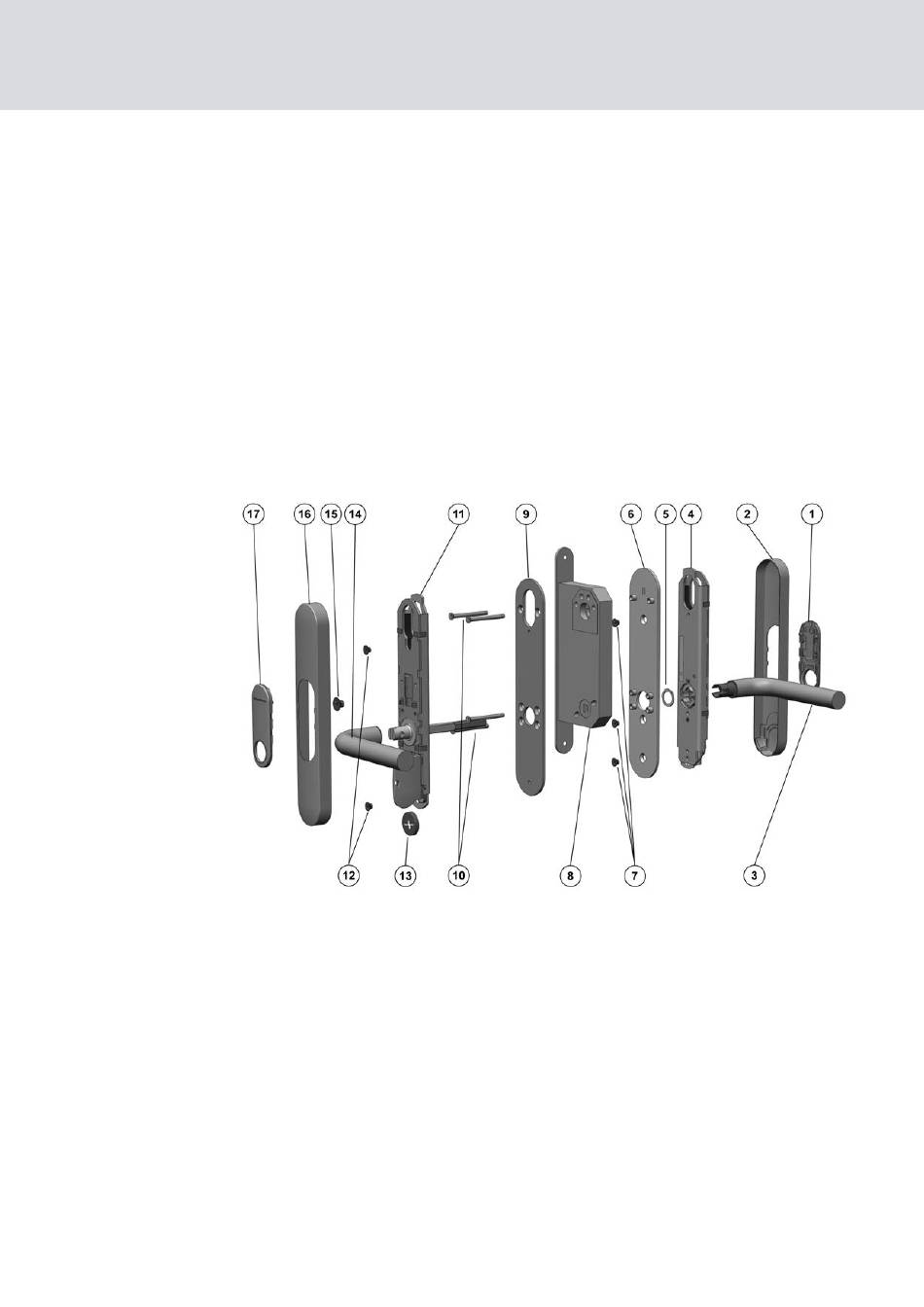

Légende :
1. Inlay
2. Couvercle
3. Béquille extérieure (serrure à loquet comprise)
4. Raccord extérieur
5. Bague de fermeture
6. Plaques de l'adaptateur (extérieur)
7. Vis
8. Serrure de porte (non comprise dans la livraison).
9. Plaques de l'adaptateur (intérieur)
10. Vis
