III – FONCTIONNALITÉS & MISE
EN SERVICE
3.1 – VUE D'ENSEMBLE DU SYSTÈME ÉLECTRIQUE

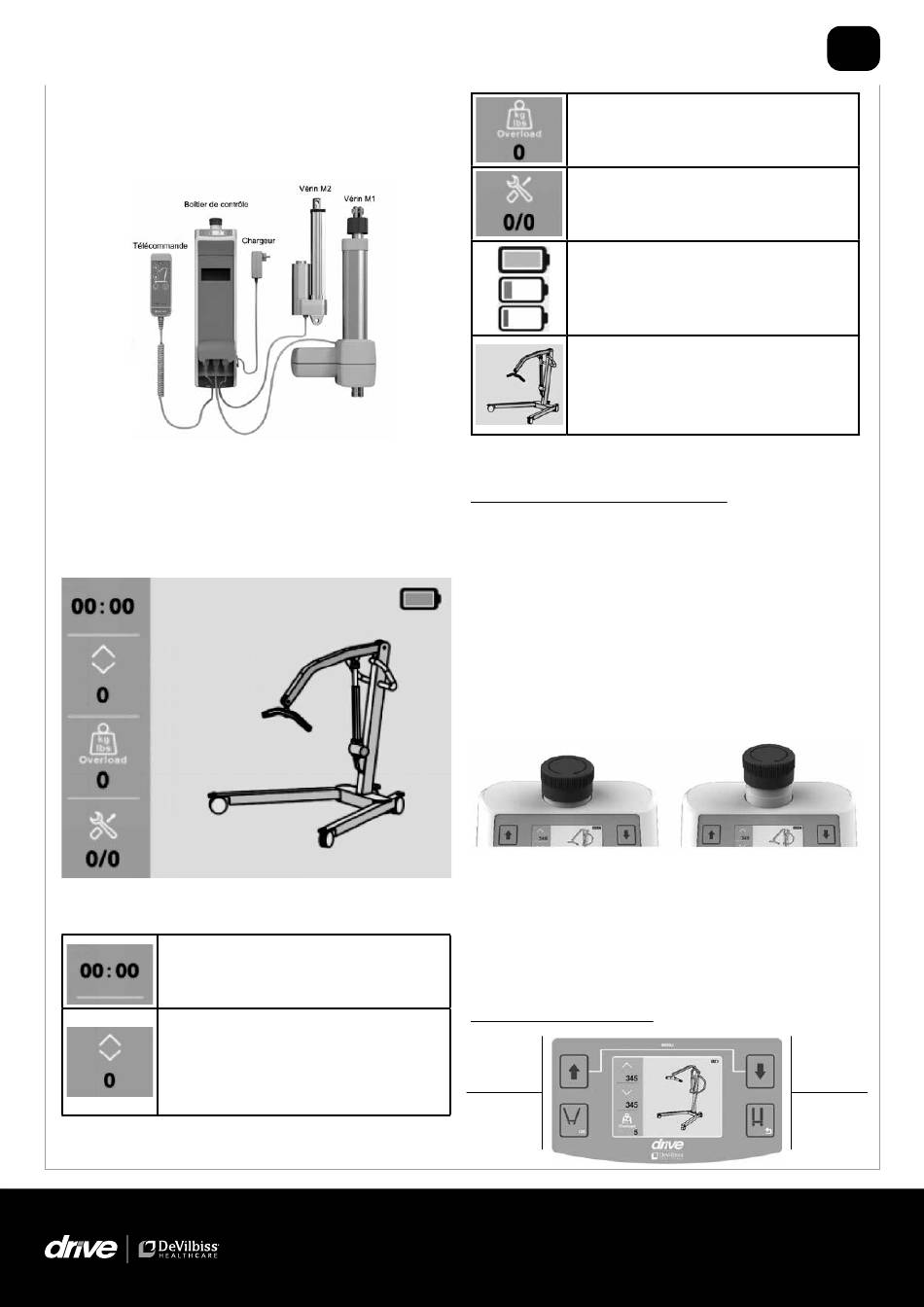

Fig. 10 : Ensemble électrique
3.1.1 – Ecran et interface principale
Le SAMSOFT ELITE 180 dispose d'un écran sur le boîtier de
contrôle qui permet de suivre les actions en cours.
Fig. 11 : Interface principale
Horloge – affichage des heures et des
minutes. L'horloge intégrée à l'électronique
garde le temps pour plus de 3 jours même si
la batterie du dispositif est enlevée.
Compteur des cycles du vérin de levée –
compteur basé sur la course parcourue par le
vérin, une fois que le vérin effectue 300mm
(correspond à la distance moyenne parcourue
pour une levée et une descente dans un
transfert) le compteur s'incrémente de 1.
Samsoft Elite 18O
Compteur du nombre de surcharge
enregistrée sur le vérin de levée.
Compteur du nombre de mois d'utilisation
– nombre de mois d'utilisation / nombre de
mois défini entre chaque rappel de maintenance
(défini dans les paramètres).
Indicateur de niveau de batterie – variation
en continu. Le niveau passe à l'orange quand
la batterie est en dessous de 20%. Le niveau
passe au rouge quand la batterie est en
dessous de 10%.
Affichage dynamique de l'action en cours
des fonctions de levage ou d'écartement (si
écartement électrique) – avec une animation
montrant laquelle des fonctions est en cours
d'opération (en rouge sur l'animation).
3.1.2 – Boîtier de contrôle
Bouton coup de point d'arrêt d'urgence :
Le dispositif a un bouton d'arrêt d'urgence au-dessus du boîtier
de contrôle. Ne jamais empêcher ou obstruer l'accès au bouton
d'arrêt d'urgence !
Le bouton d'arrêt d'urgence permet de couper immédiatement
en cas d'urgence tous les mouvements, fonctions et alimentation
électriques du lève-patient.
Le bouton d'arrêt d'urgence sert également de mise hors tension
du système : le boîtier de contrôle n'est plus alimenté en cou-
rant, l'écran s'éteint et tous les mouvements s'arrêtent. Presser
le bouton d'arrêt d'urgence pour l'activer quand le lève-patient
n'est pas utilisé, durant le stockage ou le transport de l'appareil.
Bouton d'arrêt d'urgence
activé
Le réarmement du bouton d'arrêt d'urgence s'effectue en exerçant
une légère rotation du bouton dans le sens horaire jusqu'à ce qu'il
soit déverrouillé et remonte.
Ecran du boîtier de contrôle :
Levée de la
flèche
(Vérin M1)
Ouverture
des longerons
(Vérin M2)
Fig 12 :
Bouton d'arrêt d'urgence
désactivé
Descente
de la flèche
(Vérin M1)
Fermeture
des longerons
(Vérin M2)
FR
7
