2.
Prepárese para conectar el cable
neutro a tierra y el alambre neutro
E

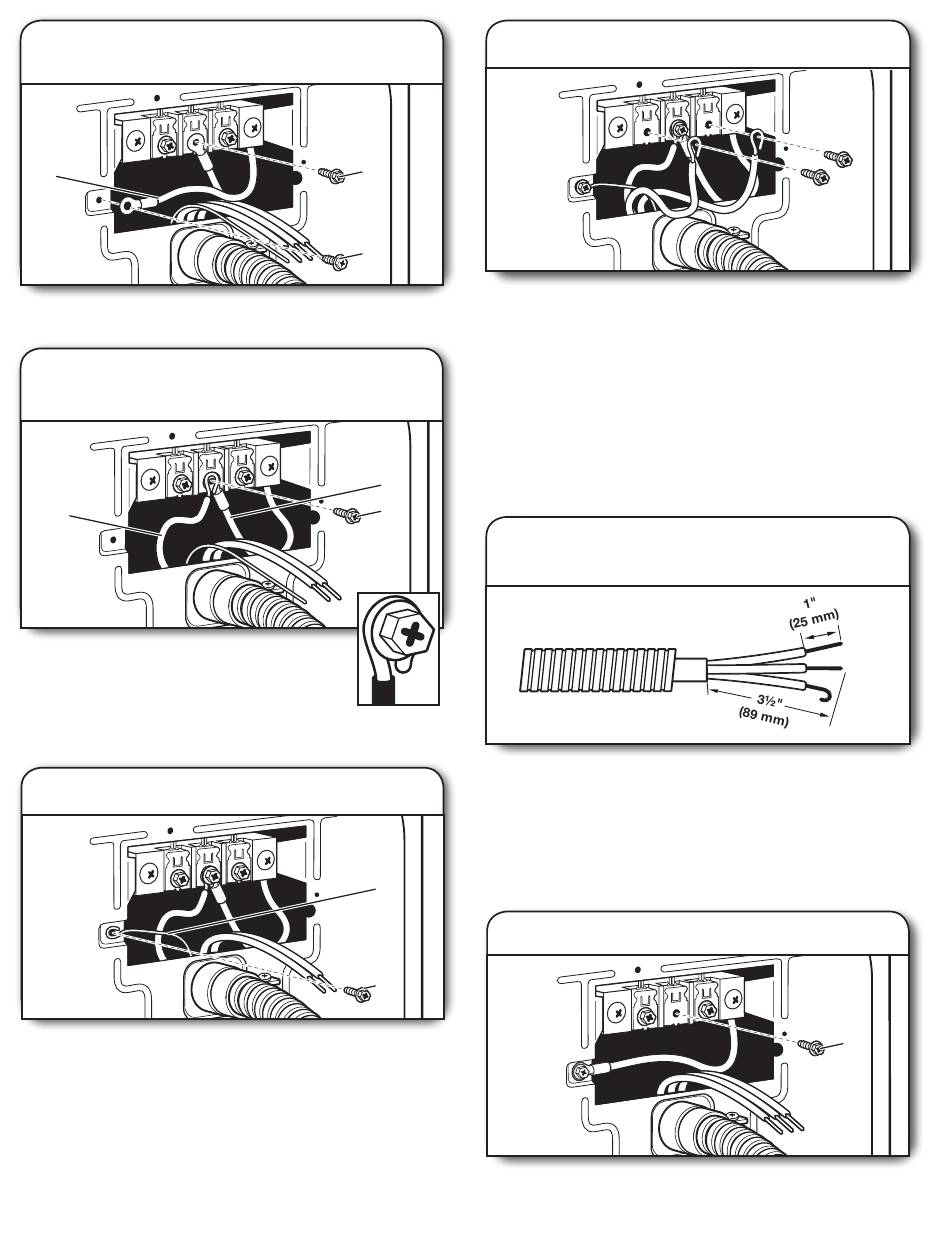

Saque el tornillo central del bloque de terminal (B). Saque el hilo
de tierra neutro (E) del tornillo conductor de tierra externo (A).
3.
Conecte el hilo neutro a tierra y
el hilo neutro
C
Conecte el hilo neutro de puesta a tierra (E) y
coloque el extremo en forma de gancho (gancho
mirando hacia la derecha) del hilo neutro (C)
(blanco o central), del cable de conexión directa,
debajo del tornillo central del bloque de terminal (B). Apriete
y junte los extremos en forma de gancho. Apriete el tornillo.
4.
Conecte el hilo a tierra
Conecte el hilo de tierra (F) (verde o desnudo) del cable directo
de suministro eléctrico al tornillo del conductor de tierra externo
(A). Apriete el tornillo.
5.
Conecte los hilos restantes
B
A
Coloque los extremos en forma de gancho de los hilos
restantes del cable de conexión directa debajo de los tornillos
exteriores del bloque de terminal (con los ganchos mirando
hacia la derecha). Apriete los extremos en forma de gancho y
apriete los tornillos. Por último vuelva a insertar la lengüeta de
la tapa del bloque de terminal dentro de la ranura del panel
posterior de la secadora. Asegure la tapa con un tornillo de
sujeción. Ahora vaya a "Requisitos de ventilación".
Conexión por cable directo de 3 hilos
Use cuando los códigos locales permitan la conexión del
E
conductor de tierra de la carcasa al hilo neutro.
B
1.
Prepare el cable de 3 hilos para
la conexión directa
El cable de conexión directa debe tener 5 pies (1,52 m) extra de
largo para poder mover la secadora si fuese necesario.
Pele 3½" (89 mm) de la cubierta exterior desde el extremo
del cable. Pele el aislamiento 1" (25 mm) hacia atrás. Si usa un
cable trifilar con hilo de tierra, corte el hilo desnudo para que
quede nivelado con la cubierta exterior. Doble los extremos de
los hilos para formar un gancho.
F
2.
Quite el tornillo central
A
Saque el tornillo central del bloque de terminal (B).
B
