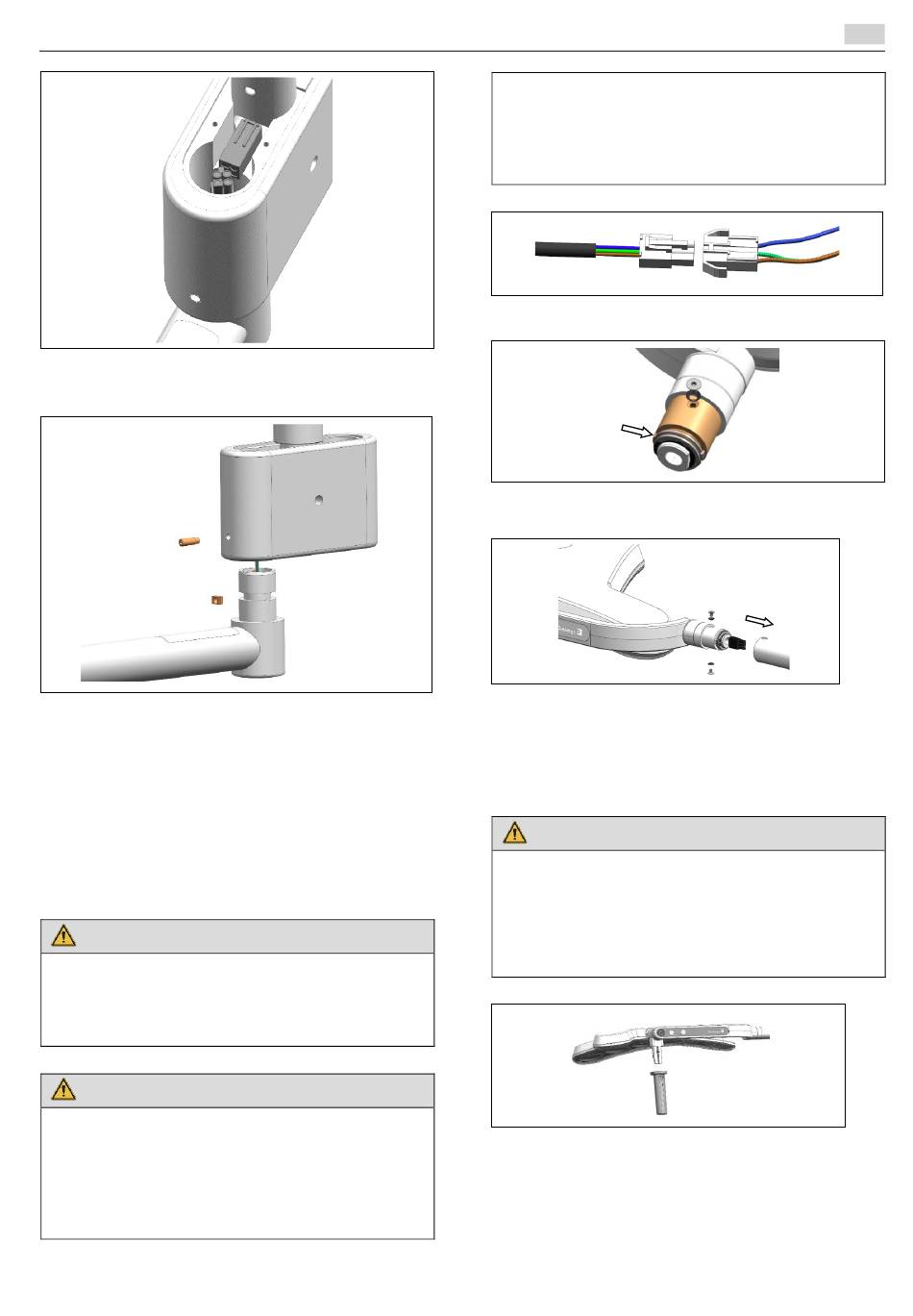

Anslut lagerhusets stickpropp till takarmens stickpropp.
Skjut försiktigt in den överskjutande kabeln i takarmen.
4
1
2
Infoga glidstycket 1 uppe i skåran av takarmen 2
Skjut in takarmen 2 i lagerhuset 3
Säkra glidstycket 1 genom att skruva i stiftskruven 4
(den längre, röd).
Viktigt: För att garantera en säker anslutning måste
stiftskruvarna skruvas in tills de iskruvade kant i kant
med lagerhusets borrhål.
Lossa stiftskruven 4 (lång, röd) igen med maximalt ¼
varv och kontrollera vridfunktionen.
4.
MONTERING: Lamphuvud
FARA
Livsfara på grund av elektrisk chock.
Bryt Vid alla arbeten ska du bryta apparatens
strömmatning eller dra ut stickproppen ur uttaget och
säkra apparaten mot återinkoppling.
FARA
Risk för skada
Den fjäderavlastade armen befinner sig under hög
fjäderspänning. Då armen sänks utan installerad
anordning MÅSTE den hållas fast.
Då den släpps fjädrar den uppåt vilket kan resultera
i allvarliga olyckor.
3
Ta bara av lamphuvudet då armen är i den övre
positionen eller en andra person håller fast den
i en sänkt position.
För att undvika olyckor och skador ska du alltid
be en andra person om hjälp då du monterar på eller
av lamphuvudet.
Anslut lamphuvudets stickpropp med stickkontakten
av den fjäderavlastade armen.
Före monteringen ska du säkerställa att mässingnäsan
(se pil) och kardanbygeln befinner sig till vänster
1
2
Skjut samman lamphuvudet 1 och armen 3, därvid måste
kardanbygeln 2 vara till vänster om lamphuvudet
skruva sedan i båda sänkskruvarna M4 (båda med
låsbricka) (1. 5 Nm)
Kontrollera vridfunktionen
FARA
Risk för skada på grund av nedfallande lamphuvud.
Säkerställ att säkringshållaren är korrekt installerad.
Risk för skador på grund av felaktigt monterat
lamphuvud.
Dra åt skruven för att ställa in lämplig friktion
på lamphuvudet
Skjut på handgreppet
SWE
3
99
