Technische Alternative RT GmbH

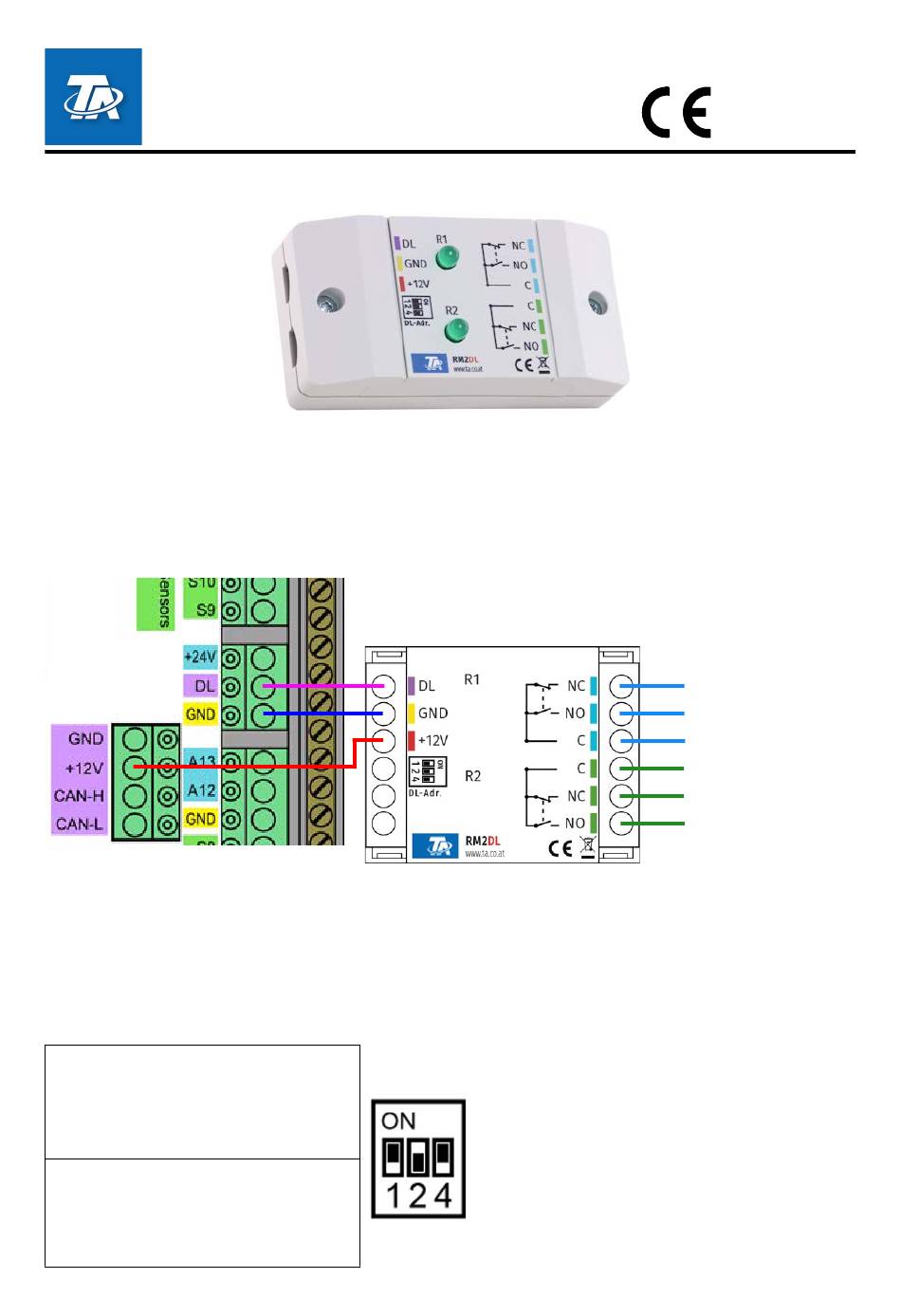

Le RM2-DL commute 2 relais sans potentiel via le bus DL. Une alimentation de 12 V (par ex. à partir
du bus CAN) est également nécessaire. Les relais ont une puissance de coupure maximale de 5 A.
Chaque relais a une LED sur le module qui s'allume lorsque le relais correspondant est commuté
(contact à fermeture NO).
Raccordement électrique
Adresse DL
Le RM2-DL possède d'usine l'adresse 1. Cette adresse peut être modifiée à l'aide des commutateurs
DIP de l'appareil. L'adresse finale est composée du 1 affecté d'usine et de la somme des commuta-
teurs DIP commutés sur « ON ».
Exemple
Adresse souhaitée
Réglage d'usine
Commutateurs DIP 1 et 4
Somme = adresse
Les commutateurs DIP 1 et 4
doivent être positionnés sur ON.
A-3872 Amaliendorf , Langestraße 124
Tél. +43 (0)2862 53635
Module relais
6
1
+ 5
= 6
mail@ta.co.at
Position des commutateurs DIP selon
l'exemple.
1
RM2-DL
Vers. 1.00
Contact à ouverture
Contact à fermeture
Racine
Racine
Contact à ouverture
Contact à fermeture
