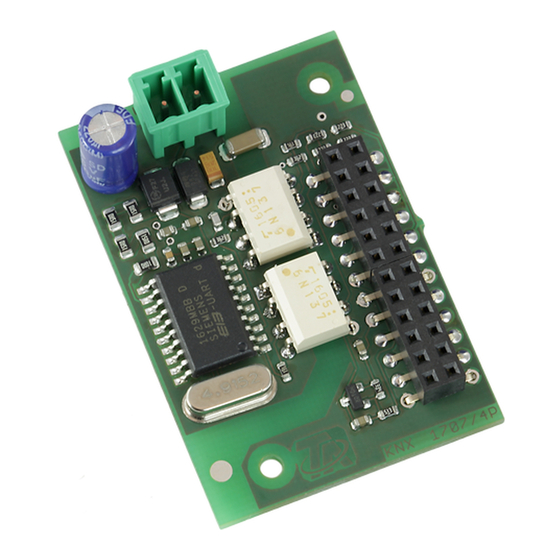

Technische Alternative MD-KNX Notice

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Technische Alternative RT GmbH
Principes de base .................................................................................................................. 1
Montage et raccordement ..................................................................................................... 2
Interface de bus KNX ............................................................................................................. 3
Programmation avec TAPPS2 .............................................................................................. 3
Réglages de l'appareil pour le bus KNX .......................................................................................... 3
Entrées KNX ........................................................................................................................... 4
Type d'entrée .................................................................................................................................. 4
Désignation ..................................................................................................................................... 5
Adresse du groupe .......................................................................................................................... 5
Diviseur/facteur ............................................................................................................................... 5
Unité ................................................................................................................................................ 5
Contrôle capteur .............................................................................................................................. 5
Erreur capteur ................................................................................................................................. 6
Sorties KNX ............................................................................................................................ 7
Généralités ...................................................................................................................................... 7
Désignation ..................................................................................................................................... 7
Variable d'entrée ............................................................................................................................. 8
Adresse du groupe .......................................................................................................................... 8
Conditions d'émission...................................................................................................................... 8
Principes de base
Avec le convertisseur de bus CAN CAN-BC2, ce module établit la liaison entre le bus CAN de
Technische Alternative et du bus KNX (KNX-TP).
La programmation est réalisée avec le logiciel TAPPS2.
Le CAN-BC2 avec MD-KNX peut être commandé au moyen d'un régulateur UVR16x2, via CAN-MTx2
ou via l'interface C.M.I.
La même configuration minimale requise que pour le convertisseur de bus CAN CAN-BC2 s'applique.
Dans cette notice, seules les caractéristiques concernant le module sont décrites. La notice du
CAN-BC2 contient d'autres informations supplémentaires concernant le convertisseur de bus CAN.
A-3872 Amaliendorf, Langestr. 124
Tél. +43 (0)2862 53635
Notice supplémentaire
pour le module KNX
mail@ta.co.at
Sommaire
MD-KNX
Vers. 1.01.1 FR

Publicité

Table des Matières
loading

Manuels Connexes pour Technische Alternative MD-KNX

Sommaire des Matières pour Technische Alternative MD-KNX

  • Page 1: Table Des Matières

    Technische Alternative et du bus KNX (KNX-TP). La programmation est réalisée avec le logiciel TAPPS2. Le CAN-BC2 avec MD-KNX peut être commandé au moyen d’un régulateur UVR16x2, via CAN-MTx2 ou via l’interface C.M.I. La même configuration minimale requise que pour le convertisseur de bus CAN CAN-BC2 s’applique.

  • Page 2: Montage Et Raccordement

    Montage et raccordement Enficher les 2 entretoises fournies sur la carte du CAN-BC2. Le module s’enfiche sur les broches prévues à cet effet sur la carte du CAN-BC2. Les entretoises forment l’écartement correct avec la carte du convertisseur. Le montage ne doit être réalisé...

  • Page 3: Interface De Bus Knx

    Interface de bus KNX Le bus KNX relie les capteurs et les actionneurs dans une installation domestique. Il fonctionne avec un câble à deux fils. Les esclaves sont alimentés par le bus. Le taux de débit des données est fixé à 9,6 kBaud.

  • Page 4: Entrées Knx

    Ces réglages peuvent également être effectués dans le menu « Fichier / Réglages / Réglages de l’appareil... » : Entrées KNX Il est possible de programmer jusqu’à 64 entrées KNX. Pour les définir, indiquer le type (analogique/numérique), l’adresse du groupe ainsi que d’autres réglages pour le traitement de la valeur reçue.

  • Page 5: Désignation

    Désignation Une désignation propre peut être attribuée à chaque entrée KNX. La désignation est sélectionnée à partir des différents groupes de désignations ou de désignations personnalisées. Exemple : Adresse du groupe Saisir l’adresse de groupe de l’appareil KNX dont la valeur doit être reprise. Diviseur/facteur Uniquement pour les valeurs analogiques : saisir un diviseur ou un facteur pour adapter la...

  • Page 6: Erreur Capteur

    Erreur capteur Cette sélection n’est affichée que lorsque le contrôle capteur est actif. Erreur capteur : statut « Non » pour une valeur correcte dans les limites des valeurs seuil et « Oui » pour une valeur hors des limites des valeurs seuil. Il est ainsi possible de réagir en cas de défaillance d’un appareil de bus KNX par exemple.

  • Page 7: Sorties Knx

    Représentation de l’entrée KNX une fois la saisie des paramètres terminée avec OK dans TAPPS2 Numéro de l’entrée Groupe principal Groupe central Groupe inférieur Désignation Sorties KNX Il est possible de programmer jusqu’à 64 sorties KNX. Elles sont définies par l’indication de la source dans le convertisseur de bus, du type et de l’adresse de groupe.

  • Page 8: Variable D'entrée

    Variable d‘entrée Après association de la source aux variables d’entrée dans TAPPS2, le type de source, la source et la variable s’affichent. Variable Pour les valeurs analogiques, il y a 4 variables différentes au choix pour la source. Pour les valeurs numériques, seule la valeur de mesure (MARCHE/ARRÊT) et l’erreur réseau sont disponibles.
  • Page 9 Représentation de la sortie KNX une fois la saisie des paramètres terminée avec OK dans TAPPS2 Groupe inférieur Groupe central Groupe principal Numéro de la sortie Désignation Source Sous réserve de modifications techniques © 2017...

  • Page 10: Déclaration De Conformité Ce

    Déclaration de conformité CE N° de document / Date : TA17066 / 23/03/2017 Fabricant : Technische Alternative RT GmbH Adresse : A- 3872 Amaliendorf, Langestraße 124 La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Désignation du produit :...

  • Page 12: Conditions De Garantie

    Remarque : les conditions de garantie ci-dessous ne restreignent pas le droit légal à garantie, mais élargissent vos droits en tant que consommateur. 1. La société Technische Alternative RT GmbH accorde une garantie de deux ans à compter de la date d’achat au consommateur final sur tous les produits et pièces qu’elle commercialise.
