Installation de l'appareil

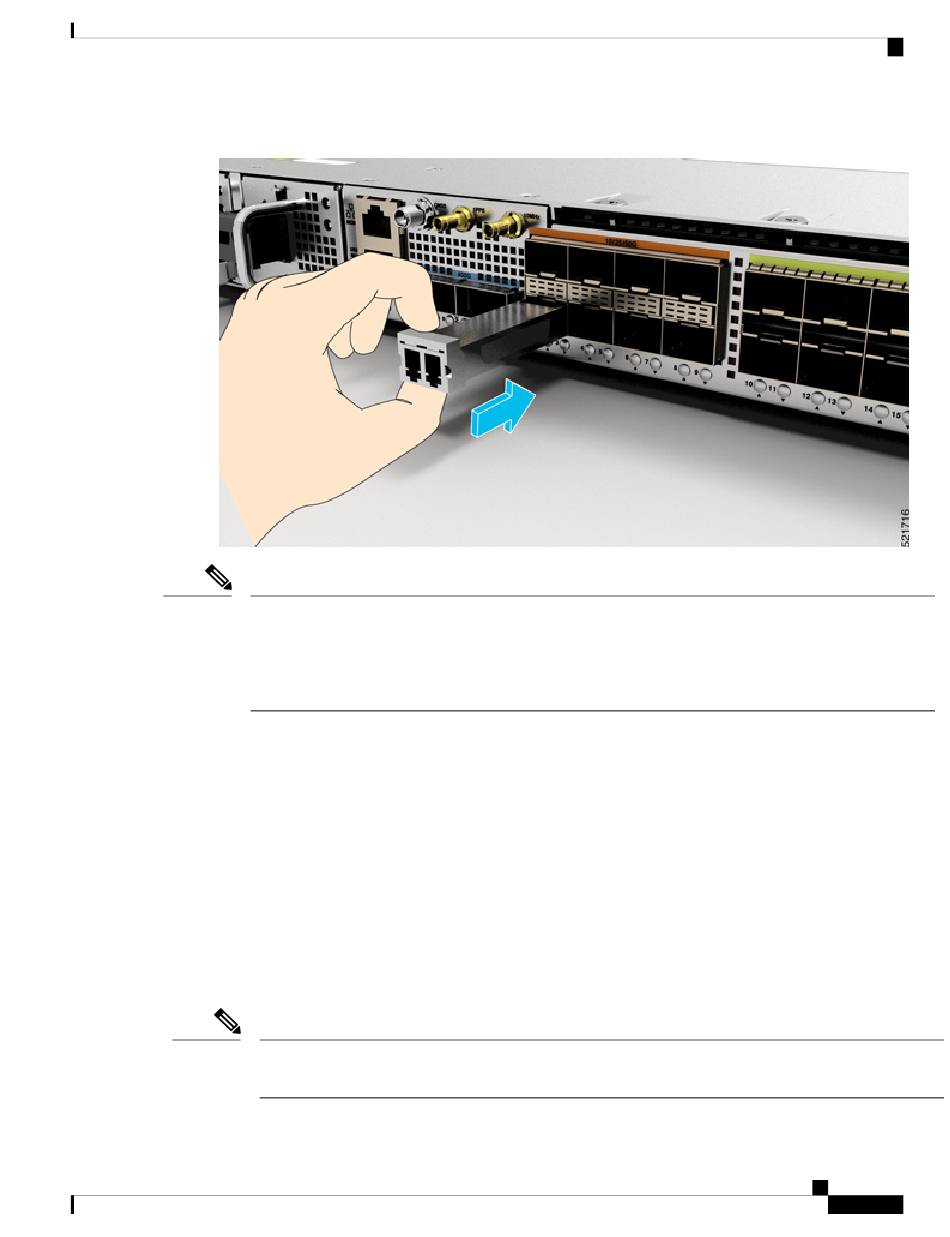

Illustration 31 : Installation d'un module SFP56, SFP28, SFP10 ou SFP à boucle de verrouillage dans un port sur le routeur
Remarque
Retirer un module SFP56, SFP28, SFP10 ou SFP à boucle de verrouillage
Pour retirer ce type de module SFP56, SFP28, SFP10 ou SFP, procédez comme suit :
1. Portez un bracelet antistatique au poignet ou à la cheville et suivez les instructions d'utilisation.
2. Débranchez et retirez tous les câbles d'interface des ports. Veillez à prendre note des branchements actuels
des câbles sur les ports de la carte de ligne.
3. Ouvrez la boucle de verrouillage du module SFP56, SFP28, SFP10 ou SFP avec votre index, comme le
montre la figure ci-dessous. Si la boucle de verrouillage est bloquée et qu'il est impossible de l'ouvrir avec
l'index, utilisez un petit tournevis plat ou tout autre instrument long et étroit pour l'ouvrir.
4. Saisissez le module SFP56, SFP28, SFP10 ou SFP entre le pouce et l'index, puis retirez-le délicatement
du port, comme illustré dans la figure ci-dessous.
Remarque
Lorsque vous installez un module SFP56, SFP28, SFP10 ou SFP, vous devez entendre la broche triangulaire
dans la partie inférieure du module SFP56, SFP28, SFP10 ou SFP s'enclencher dans l'orifice du logement. Ce
déclic indique que le module est correctement en place et fixé dans le logement. Enclenchez et fixez
correctement les modules SFP56, SFP28, SFP10 ou SFP sans leur logement se la carte de ligne, en appuyant
fermement sur chacun d'eux.
Effectuez cette procédure lorsque tous les autres ports sont vides, car vous risquez de ne pas pouvoir retirer
le module une fois tous les ports occupés.
Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540
Retirer un module SFP56, SFP28, SFP10 ou SFP à boucle de verrouillage
53
