Installation de l'appareil
Quantité
4
1. Procédez comme suit pour fixer les supports de montage en rack et les guides-câbles au routeur :
1. Le routeur dispose de modules d'entrée d'air latéraux à gauche ; placez le routeur de sorte que ses
2. Positionnez les languettes des supports de montage en rack à l'avant ou au milieu sur les côtés du
3. Utilisez quatre vis M4 pour fixer les supports au châssis.
4. Répétez les étapes 1b et 1c avec l'autre support de montage en rack de l'autre côté du routeur.

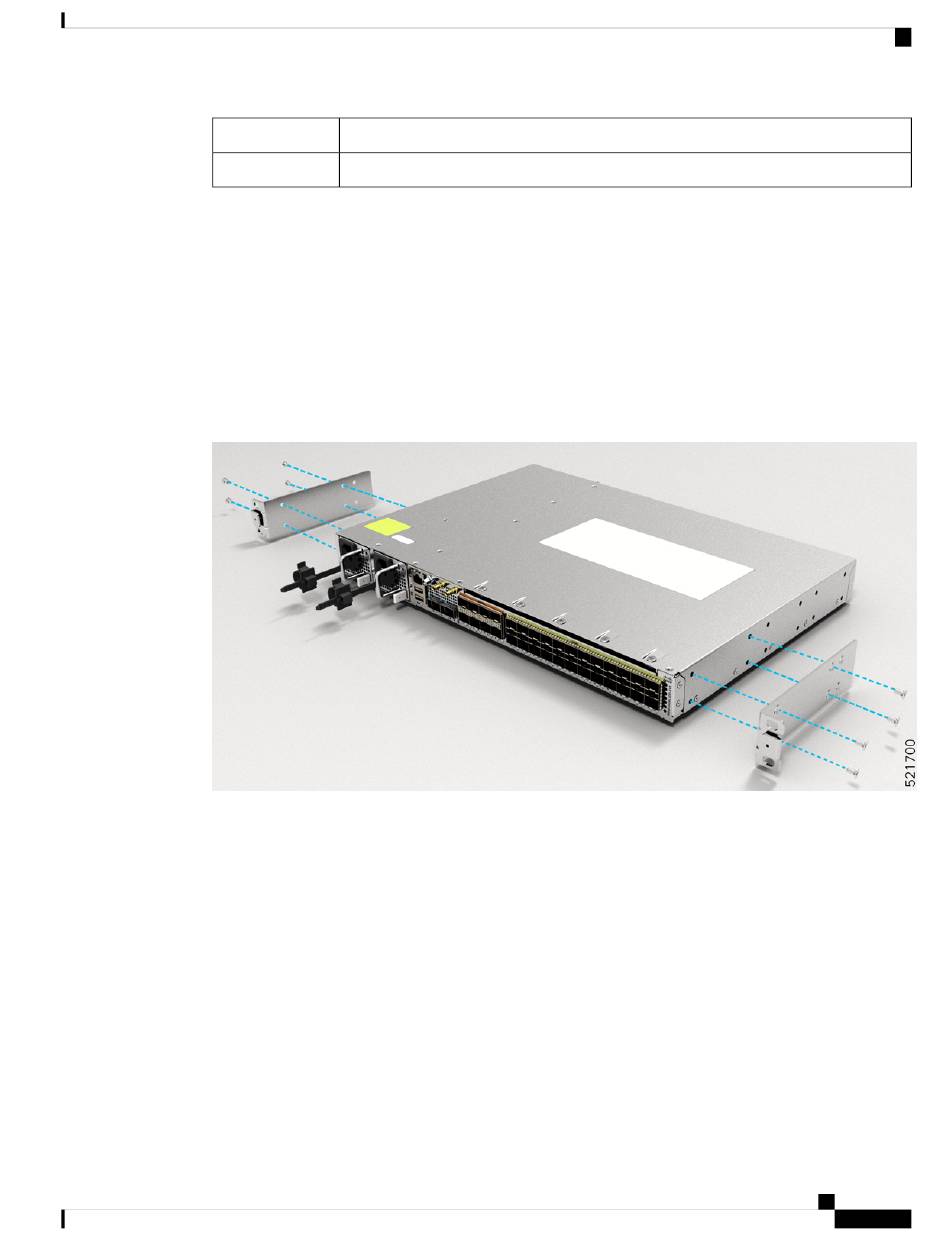

Illustration 13 : Installation des supports de montage en rack 19 pouces (N540DD-RKM-19)
Description
Vis cruciformes à tête cylindrique 12-24 x 0,49 pouce L
ports fassent face à l'allée froide.
châssis en veillant à aligner les trous.
Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540
Montage en rack
35
