Guide d'installation matérielle des routeurs haute densité Cisco
Network Convergence System 540
Dernière modification : 19 juin 2025
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Publicité
Manuels Connexes pour Cisco Network Convergence System 540
Sommaire des Matières pour Cisco Network Convergence System 540
- Page 1 Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540 Dernière modification : 19 juin 2025 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Page 2 © 2019–2025 Cisco Systems, Inc. Tous droits réservés.
- Page 3 Insertion et retrait à chaud Modules émetteurs-récepteurs pris en charge C H A P I T R E 3 Préparation de l'installation Précautions générales Liste de contrôle pour la planification du site Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 4 Activation du bloc d'alimentation secteur Installer les câbles d'alimentation CC Activation du bloc d'alimentation CC Consignes relatives à la connexion des ports Se connecter au port de console Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 5 Retirer le bloc d'alimentation CC Installer le bloc d'alimentation CC Retirer le bloc d'alimentation secteur Installer le bloc d'alimentation secteur C H A P I T R E 7 Annexe Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 6 Brochage du port de gestion Ethernet Brochage du port de synchronisation Brochage du port ToD (Time-of-Day) Brochage du port USB Brochage du port d'alarme Caractéristiques du câble d'alimentation secteur Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 7 Pour obtenir la liste complète des consignes de sécurité traduites, consultez le document Informations relatives à la conformité et à la sécurité des routeurs de la série Cisco NCS 500. Les consignes de sécurité sont décrites dans les sections suivantes : •...
- Page 8 • Ne portez pas de vêtements amples qui pourraient se prendre dans le châssis. • Portez des lunettes de protection lorsque vous travaillez dans des conditions qui pourraient s'avérer dangereuses pour vos yeux. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 9 • Lorsque vous travaillez à proximité de sources d'alimentation. • Lorsque vous installez ou retirez un châssis ou un module de processeur réseau. • Lors de la plupart des mises à jour matérielles. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 10 à la terre correcte a été effectuée. Consignes relatives aux systèmes alimentés en CC Voici quelques recommandations de base relatives aux systèmes alimentés en CC : Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 11 • Lors du retrait d'un composant, utilisez les leviers d'éjection ou les vis d'installation imperdables disponibles pour débrancher les connecteurs de bus du fond de panier ou du fond de panier central. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 12 • Ne tentez jamais de retirer la carte de circuits imprimés du support métallique. Afin d'assurer la sécurité de votre équipement, vérifiez régulièrement la résistance du bracelet antistatique contre les décharges électrostatiques. Maintenez la valeur entre 1 et 10 MΩ. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 13 Présentation des routeurs haute densité Cisco NCS 540 Le routeur haute densité Cisco NCS 540 est une plateforme 1RU à coût optimisé prenant en charge les ports QSFP56-DD, qui offre aux clients une solution de transport 400G cohérente. La plateforme haute densité...

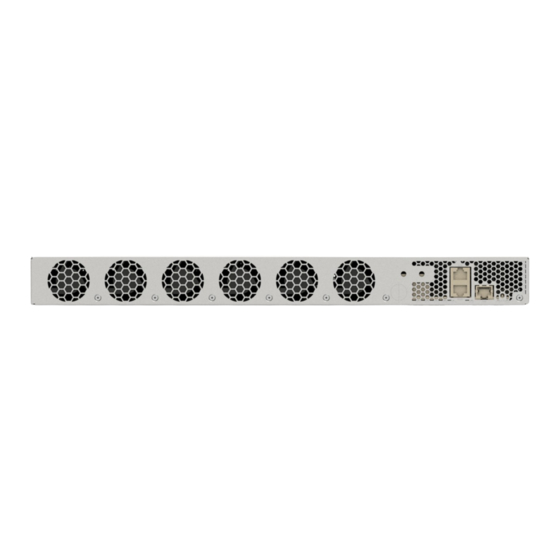

- Page 14 Illustration 2 : Vue arrière du N540-24Q8L2DD-SYS Caractéristiques matérielles du routeur Cisco N540-24Q2C2DD-SYS • 2 ports QSFP56-DD 40G/100G/200G/400G • 2 ports QSFP28 40G/100G • 24 ports SFP28 1G/10G/25G Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 15 La valeur de chemin interface-path-id est rack/slot/module/port. La barre oblique entre les valeurs est obligatoire dans la notation. Remarque La fonctionnalité multidébit est uniquement prise en charge avec le SFP pris en charge. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 16 Tableau 4 : Nombre maximal d'interfaces pour le modèle Cisco N540-24Q2C2DD-SYS Catégorie Interface maximale en nombre de ports Numéro de port 1 GE 0/4-0/27 10 GE 0/4-0/27 25 GE 0/4-0/27 40 GE 0/0-0/3 Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 17 • Pour des performances optimales, le récepteur GNSS nécessite une antenne GNSS active dotée d'un amplificateur à faible niveau de bruit (LNA) intégré. L'antenne LNA amplifie les signaux reçus par satellite pour deux raisons : • Compenser les pertes sur le câble. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 18 • Si plusieurs récepteurs GNSS sont alimentés via une seule antenne, utilisez un répartiteur passif. Remarque Tous les ports RF du répartiteur doivent prendre en charge les tensions continues, dans le cas où l'antenne doit fournir de l'énergie via le récepteur GNSS. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 19 Console USB Un seul connecteur USB 2.0 et 3.0 de type A sur la façade du routeur fournit un accès console à Cisco IOS XR et aux diagnostics. Tant qu'il utilise un connecteur de type A, ce port fonctionne comme périphérique USB uniquement pour la connexion à...
- Page 20 Pour plus d'informations sur les modules d'émetteur-récepteur pris en charge, reportez-vous à la page Matrice de compatibilité du groupe de modules d'émetteur-récepteur (TMG). Dans le champ Commencer votre recherche, saisissez le mot-clé NCS540 et cliquez sur Entrée. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 21 C H A P I T R E Préparation de l'installation Avant d'installer un routeur haute densité Cisco NCS 540, vous devez préparer votre site pour l'installation. Remarque Les illustrations sont fournies à des fins de référence uniquement et peuvent varier en fonction de votre type de routeur Cisco NCS 540.
- Page 22 L'équipement doit être protégé contre les conditions météorologiques et environnementales en le plaçant dans une enceinte où la température d'exploitation, telle que définie par le standard classe 2 de GR-3108-CORE, doit être : Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 23 Les paramètres de qualité de l'air PM2.5 et PM10 sont couramment utilisés pour indiquer les niveaux de concentration de poussière. Vérifiez régulièrement les niveaux de concentration de poussière et mettez en place la protection requise pour améliorer la qualité de l'air autour de l'équipement. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 24 Pour éviter la corrosion, éliminez ou minimisez la présence de poussières et de particules sur le site d'installation en suivant les directives mentionnées dans la réglementation ANSI 71-04-2013. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 25 Afin d'assurer une circulation d'air adéquate, nous vous recommandons de toujours prévoir l'espace libre minimal suivant autour de l'appareil : • Espace libre à l'avant : 13 cm (5 po) • Espace libre à l'arrière : 5 centimètres (2 po) Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 26 Observez le sens de circulation de l'air dans le routeur ; l'air circule de l'avant à l'arrière, et l'air ambiant est aspiré par les orifices situés sur les côtés du routeur. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 27 électromécanique. Le câble de terre du châssis doit être relié au système de mise à la terre d'un bureau central ou d'un autre espace intérieur par le biais d'un conducteur de terre en cuivre de 6 AWG, au minimum. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 28 équipements électroniques. Si vous avez déjà rencontré ce type de problème, vous devrez peut-être consulter des experts pour savoir comment supprimer ces surtensions et vous en prémunir. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 29 électroniques. Si vous avez déjà rencontré ce type de problème, adressez-vous à des experts en perturbations radioélectriques et électromagnétiques pour vous assurer que vous disposez de systèmes de suppression des Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 30 • Pinces à dénuder pour câbles de calibres 6 et 14 AWG • Mètre ruban et niveau Préparer votre site Cette section illustre comment le bâtiment hébergeant le châssis doit être mis à la terre. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 31 à la prise de terre. Le but principal des bracelets antistatiques est de protéger le personnel des décharges électriques. Remarque : ces images sont utilisées uniquement à des fins d'illustration. L'apparence et la taille réelles du châssis peuvent varier. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 32 étanches disposant d'un échangeur thermique conforme au niveau de protection IP66 ou IP65 et présentant un faible niveau annuel moyen de concentration de contaminants à l'intérieur de l'armoire. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 33 Assurez-vous qu'il y a suffisamment d'espace autour de la palette du châssis pour le déballer. 1. Retirez le compartiment d'accessoires et le matériel d'emballage. 2. Mettez de côté avec précaution le matériel d'emballage. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 34 Ces images sont utilisées uniquement à des fins d'illustration. L'apparence et la taille réelles du châssis peuvent varier. Illustration 9 : Déballer l'appareil Conteneur fendu normal (boîte d'envoi) 2, 6 Caches d'extrémité en mousse 3, 5 Caches en carton ondulé Face avant du produit Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 35 N540-RKM-ETSI-FHC N540-CBL-BRKT-FHC Remarque La fiche technique du châssis livrée avec vos routeurs Cisco NCS 540 contient des liens et des informations relatifs à d'autres documents en ligne. Remarque Lorsque vous n'utilisez pas le produit, rangez-le dans son emballage d'origine ou dans un sac antistatique hermétique contenant un sachet de gel de silice.
- Page 36 Préparation de l'installation Déballer le routeur haute densité Cisco NCS 540 Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 37 Les illustrations sont fournies à des fins de référence uniquement et peuvent varier en fonction de votre type de routeur Cisco NCS 540. Toute différence entre les routeurs est indiquée. Pour installer le système Cisco NCS 540 haute densité, procédez comme suit : •...
- Page 38 46,5 cm (18,31 po) 48,2 cm (19 po) 2 montants 4 montants 58,4 cm (23 po) 55,24 cm (21,75 po) 56,6 cm (22,31 po) 58,4 cm (23 po) 2 montants Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 39 Installation de l'appareil Types de rack Illustration 11 : Type de rack à quatre montants Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 40 Illustration 12 : Type de rack à deux montants Installer l'appareil sur le rack Vous pouvez configurer le routeur haute densité Cisco NCS 540 dans un rack. Montage en rack L'appareil est livré avec des supports de montage en rack qui doivent être fixés de part et d'autre de l'appareil.
- Page 41 4. Répétez les étapes 1b et 1c avec l'autre support de montage en rack de l'autre côté du routeur. Illustration 13 : Installation des supports de montage en rack 19 pouces (N540DD-RKM-19) Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 42 Illustration 14 : Installation des supports de gestion des câbles (N540-CBL-BRKT-FHC) et de montage en rack 19 pouces (N540DD-RKM-19) à l'avant Illustration 15 : Installation des supports de gestion des câbles (N540-CBL-BRKT-FHC) et de montage en rack 19 pouces (N540DD-RKM-19) au milieu Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 43 Illustration 16 : Installation des supports de gestion des câbles (N540-CBL-BRKT-FHC) et de montage en rack 19 pouces (N540DD-RKM-19) à l'arrière Illustration 17 : Installation des supports de montage en rack ETSI (N540-RKM-ETSI-FHC) Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 44 Illustration 18 : Installation des supports de gestion des câbles (N540-CBL-BRKT-FHC) et de montage en rack ETSI (N540-RKM-ETSI-FHC) à l'avant Illustration 19 : Installation des supports de montage en rack 23 pouces (N540-RKM-23-FHC) Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 45 Cette section explique comment relier l'appareil à la terre. La cosse de mise à la terre se trouve sur le panneau arrière de l'appareil. 1. Assurez-vous que le conducteur de terre est branché à la partie supérieure du bâti, conformément aux règles propres au site en question. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 46 Reportez-vous au Chapitre 6 : Remplacer le module d'alimentation pour en savoir plus sur l'installation des câbles d'alimentation secteur. Pour installer les câbles d'alimentation secteur dans les connecteurs de l'unité d'alimentation : Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 47 Si les voyants indiquent un problème d'alimentation, reportez-vous à la section Dépannage pour en savoir plus. Étape 5 Si vous connectez également un module d'alimentation secteur redondant, répétez ces étapes pour la deuxième source d'alimentation. Remarque Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 48 (0,74 po) 0,64 cm 0,36 cm (0,14 po) (0,25 po) 1,58 cm (0,62 po) Pour fixer les blocs d'alimentation CC : 1. Localisez la fiche du bloc de jonction. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 49 Si vous connectez un module d'alimentation CC redondante, vérifiez que chaque module est connecté à une source d'alimentation différente afin d'éviter toute coupure en cas de panne de courant. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 50 Avant de créer une connexion de gestion du réseau pour le routeur ou de connecter le routeur au réseau, vous devez créer une connexion de gestion locale via un terminal de console et configurer une adresse IP pour le Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 51 Illustration 26 : Connexion du câble de console RJ-45 au port de console RJ-45 à l'arrière du châssis Port de console RJ-45 Câble de console RJ-45 Procédez comme suit pour connecter un terminal de données au port de console : Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 52 Pour connecter les câbles au port de gestion du système, fixez les câbles de catégorie 5 directement à la prise RJ-45 sur le port Ethernet de gestion. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 53 1. Branchez une extrémité d'un câble mini-coaxial à l'unité de synchronisation. 2. Branchez l'autre extrémité du câble mini-coaxial sur le port 10 MHz ou 1 PPS du routeur. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 54 Le blindage du câble coaxial GNSS RF In doit être raccordé à la terre des équipements de l'installation via le châssis. Le fil de terre du châssis doit être connecté à la terre des équipements de l'installation. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 55 Cette section explique comment installer et retirer le module d'émetteur-récepteur. Consignes de sécurité lors de l'installation et du retrait d'un module Veillez à respecter les consignes de sécurité suivantes lorsque vous utilisez le châssis. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 56 Installer et retirer les modules SFP56, SFP28, SFP10 ou SFP Avant de retirer ou d'installer un module SFP56, SFP28, SFP10 ou SFP, lisez les informations d'installation de cette section. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 57 Débranchez tous les câbles avant de retirer ou d'installer un module SFP56, SFP28, SFP10 ou SFP. Le retrait et l'insertion d'un module peuvent réduire sa durée de vie utile. N'effectuez ces opérations qu'en cas d'absolue nécessité. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 58 2. Fermez la boucle de verrouillage avant d'insérer le module SFP56, SFP28, SFP10 ou SFP. 3. Positionnez le module SFP56, SFP28, SFP10 ou SFP dans l'alignement du port, puis faites-le glisser dans le port (voir l'illustration ci-dessous). Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 59 Remarque Effectuez cette procédure lorsque tous les autres ports sont vides, car vous risquez de ne pas pouvoir retirer le module une fois tous les ports occupés. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 60 Installer et retirer un module d'émetteur-récepteur QSFP+, QSFP28 ou QSFP-DD Avant de retirer ou d'installer un module QSFP+, QSFP28 ou QSFP-DD, lisez les informations d'installation de cette section. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 61 à un réseau cuivre ou à fibre optique. Les émetteurs-récepteurs optiques QSFP28 100 gigabits et QSFP+ 40 gigabits sont similaires à l'émetteur-récepteur optique QSFP-DD illustré dans la figure ci-dessous. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 62 Installer et retirer un module d'émetteur-récepteur QSFP+, QSFP28 ou QSFP-DD Illustration 33 : Module d'émetteur-récepteur QSFP-DD (optique) Loquet de la boucle de verrouillage Corps de l'émetteur-récepteur QSFP-DD Illustration 34 : Module d'émetteur-récepteur QSFP-DD (optique) Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 63 7. Placez le module d'émetteur-récepteur face au logement correspondant sur le module, puis insérez délicatement l'émetteur-récepteur dans le logement jusqu'à ce qu'il entre en contact avec le connecteur électrique (voir la figure ci-dessous). Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 64 • Avant de réaliser un branchement, contrôlez et nettoyez les faces optiques du connecteur MPO. • Veillez à saisir le connecteur MPO par le boîtier uniquement pour brancher ou débrancher un câble à fibre optique. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 65 • Pour les émetteurs-récepteurs à languette de retrait : 1. Installez immédiatement le bouchon antipoussière dans l'orifice optique de l'émetteur-récepteur. 2. Saisissez la languette et tirez délicatement dessus pour dégager l'émetteur-récepteur du logement. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 66 Déconnecter les ports optiques du réseau Lorsque vous souhaitez retirer des émetteurs-récepteurs à fibre optique, vous devez débrancher les câbles à fibre optique de l'émetteur-récepteur avant de retirer l'émetteur-récepteur du port. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 67 • Vérifiez que les connecteurs ne sont pas endommagés et retirez la poussière accumulée dessus. Nettoyez et examinez les extrémités des fibres au microscope si vous pensez qu'un connecteur est endommagé. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 68 Installation de l'appareil Effectuer l'entretien des émetteurs-récepteurs et des câbles optiques Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 69 Cet équipement est conçu pour démarrer en moins de 30 minutes, si les périphériques voisins sont entièrement opérationnels. Pour configurer le système Cisco NCS 540 haute densité, procédez comme suit : • Créer la configuration initiale du routeur, à la page 63 •...
- Page 70 Si un mot de passe est trop simple (par exemple, un mot de passe court et facile à déchiffrer), le logiciel rejette la configuration du mot de passe. Veillez à configurer un mot de passe fort, comme nous vous l'expliquons ici. Les mots de passe sont sensibles à la casse. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 71 Le logiciel vous demande si vous souhaitez enregistrer la configuration. Saisissez yes pour enregistrer la configuration. Vérifier l'installation de l'appareil Après avoir installé le routeur Cisco, utilisez les commandes show pour vérifier l'installation et la configuration. Si un problème est détecté, prenez les mesures correctives nécessaires avant de poursuivre la configuration.
- Page 72 Affiche le courant pour différents rails de tension du routeur. Exemple : #show environment current 7. show environment fan Affiche la vitesse de tous les ventilateurs, y compris celui du bloc d'alimentation. Exemple : #show environment fan Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 73 Les illustrations sont fournies à des fins de référence uniquement et peuvent varier en fonction de votre type de routeur Cisco NCS 540. Toute différence entre les routeurs est indiquée. Remarque Le routeur Cisco N540-24Q8L2DD-SYS ne prend pas en charge l'utilisation simultanée de blocs d'alimentation secteur et CC. Remarque Les produits raccordés à...
- Page 74 3. Vérifiez que le courant vers le circuit CC connecté au module d'alimentation que vous installez est coupé. Pour vous assurer que le courant des circuits CC est coupé, localisez les disjoncteurs associés aux circuits Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 75 Afin de réduire le risque de choc électrique ou d'incendie, l'installation de l'équipement doit être conforme aux réglementations électriques locales et nationales en vigueur. Suivez ces étapes pour retirer et remplacer le bloc d'alimentation secteur : Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 76 4. Faites glisser le cordon du bloc d'alimentation secteur à l'intérieur de l'attache du support et serrez l'attache sur le cordon d'alimentation. 5. Branchez le cordon sur le bloc d'alimentation. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 77 Les informations sur les voyants sont répertoriées dans cette section. Voyants du routeur Tous les voyants des ports de données du routeur Cisco NCS 540 sont en façade. Il y a 5 voyants qui reflètent les différents états du système.
- Page 78 Vert clignotant État d'apprentissage : normal. L'autoévaluation n'est pas terminée. Voyant des ventilateurs système Le routeur haute densité Cisco NCS 540 comporte six ventilateurs sur le panneau arrière. Tableau 11 : Descriptions des voyants des modules de ventilation Voyant Couleur État...
- Page 79 Avertissement du bloc d'alimentation en raison de : clignotant 1 Hz • Surintensité 1 Hz • Température excessive • Sous tension • Surtension • Suralimentation • Défaillance du ventilateur Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 80 Orange clignotant MSS prêt = 0 Orange clignotant Vert clignotant Échec de l'initialisation TAM Orange clignotant Rouge clignotant TAM non prêt Orange clignotant Orange clignotant Échec SECURE JTAG Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 81 5, 5e, 6 ou 6A du réseau externe à l'un des connecteurs d'interface de module suivants : • Châssis du routeur • Port CONSOLE • Port MGMT ETH La figure suivante illustre le connecteur RJ-45. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 82 Le tableau suivant présente le brochage du port de gestion Ethernet : Tableau 16 : Brochage des ports Ethernet de gestion et PTP Broche Nom du signal TRP0+ TRP0- Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 83 Le tableau suivant présente le brochage du port ToD/1-PPS : Tableau 18 : Brochage du port RJ-45 ToD/1-PPS Broche Nom du signal Direction Description – – – – – – Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 84 Tableau 20 : Broches d'entrée d'alarme externe Broche Nom du signal Description ALARM0_IN Entrée d'alarme 0 ALARM1_IN Entrée d'alarme 1 — — ALARM2_IN Entrée d'alarme 2 ALARM3_IN Entrée d'alarme 3 — — — — Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 85 Pour en savoir plus sur les câbles d'alimentation pris en charge, consultez les informations pour la commande relatives aux câbles d'alimentation pris en charge pour le routeur NCS 540 dans la fiche technique des routeurs haute densité Cisco Network Convergence System540. Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 86 Annexe Caractéristiques du câble d'alimentation secteur Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540...
- Page 87 I N D E X Câble coaxial Ports d'interface Connecteurs RJ-45 à connecter Données asynchrones RS-232 Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540 IN-1...
- Page 88 INDEX Guide d'installation matérielle des routeurs haute densité Cisco Network Convergence System 540 IN-2...
