RACCORDEMENT DE LA TUYAUTERIE
DE RÉFRIGÉRANT
Lors du raccordement de la tuyauterie de réfrigérant, NE LAISSEZ PAS de substances ou de gaz autres
que le réfrigérant spécifié pénètre dans l'unité. La présence d'autres gaz ou substances réduira la
capacité de l'unité et peut provoquer une pression anormale élevée dans le cycle de réfrigération. Cela
peut provoquer une explosion et des blessures.
Isolation de la tuyauterie de réfrigérant
•
Utiliser de la mousse de polyéthylène comme matériau isolant :
•
avec un taux de transfert de chaleur compris entre 0,041 et 0,052 W/mK
(0,035 et 0,045 kcal/mh°C)
•
avec une résistance à la chaleur d'au moins 120°C
•

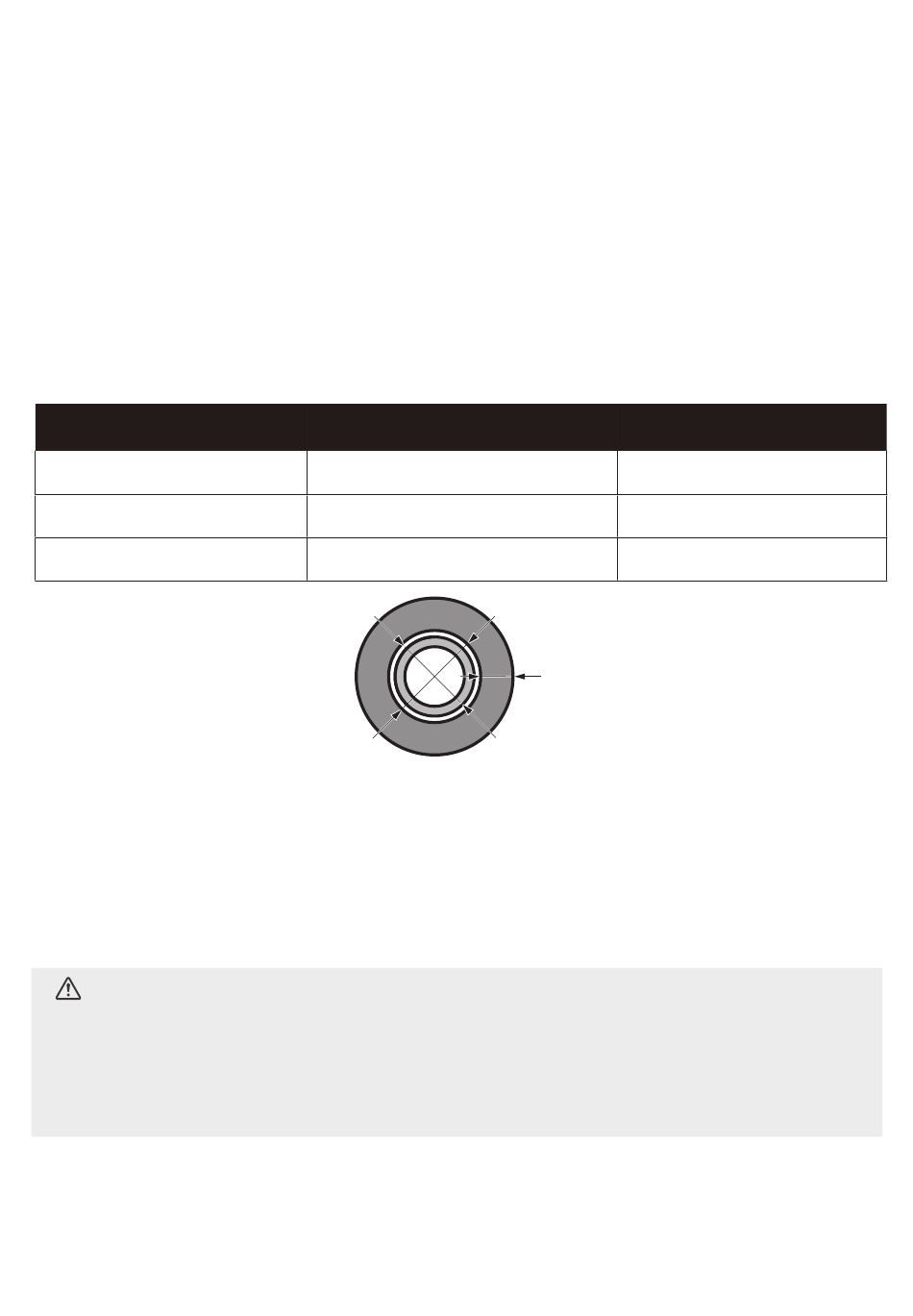

Épaisseur de l'isolation
Diamètre extérieur du tube (
6,35 mm (1/4")
9,52 mm (3/8")
12,7 mm(1/2")
Si la température est supérieure à 30°C et l'humidité est supérieure à 80% RH, l'épaisseur des matériaux
isolants doit être d'au moins 20 mm pour éviter la condensation sur la surface de l'isolant.
Utiliser des tuyaux d'isolation thermique séparés pour les conduites de gaz et de liquide réfrigérant.
Instructions de Raccordement – Tuyauterie de Réfrigérant
PRUDENCE
•
Le tuyau de dérivation doit être installé horizontalement. Un angle supérieur à
10° peut entraîner des dysfonctionnements.
N'installez PAS le tuyau de connexion tant que les unités intérieures et extérieures
•
n'ont pas été installées.
Isolez les conduites de gaz et de liquide pour éviter la condensation.
•
)
Diamètre intérieur
Ø
p
8 à 10 mm
12 à 15 mm
14 à 16 mm
Ø
Ø
p
p
20
de l'isolation (Ø
)
i
Ø
Ø
i
i
t
t
Épaisseur de l'isolation (t)
≥10 mm
≥13 mm
≥13 mm
