PRUDENCE
• Le produit peut être utilisé avec une seule ECS.
• Le produit peut être utilisé avec un Climatiseur.
• Le produit peut être utilisé aussi bien avec un ECS qu'avec un Climatiseur.
NOTE : Consultez le manuel technique ou demandez à votre fournisseur de services local des détails sur
les combinaisons internes spécifiques des machines.

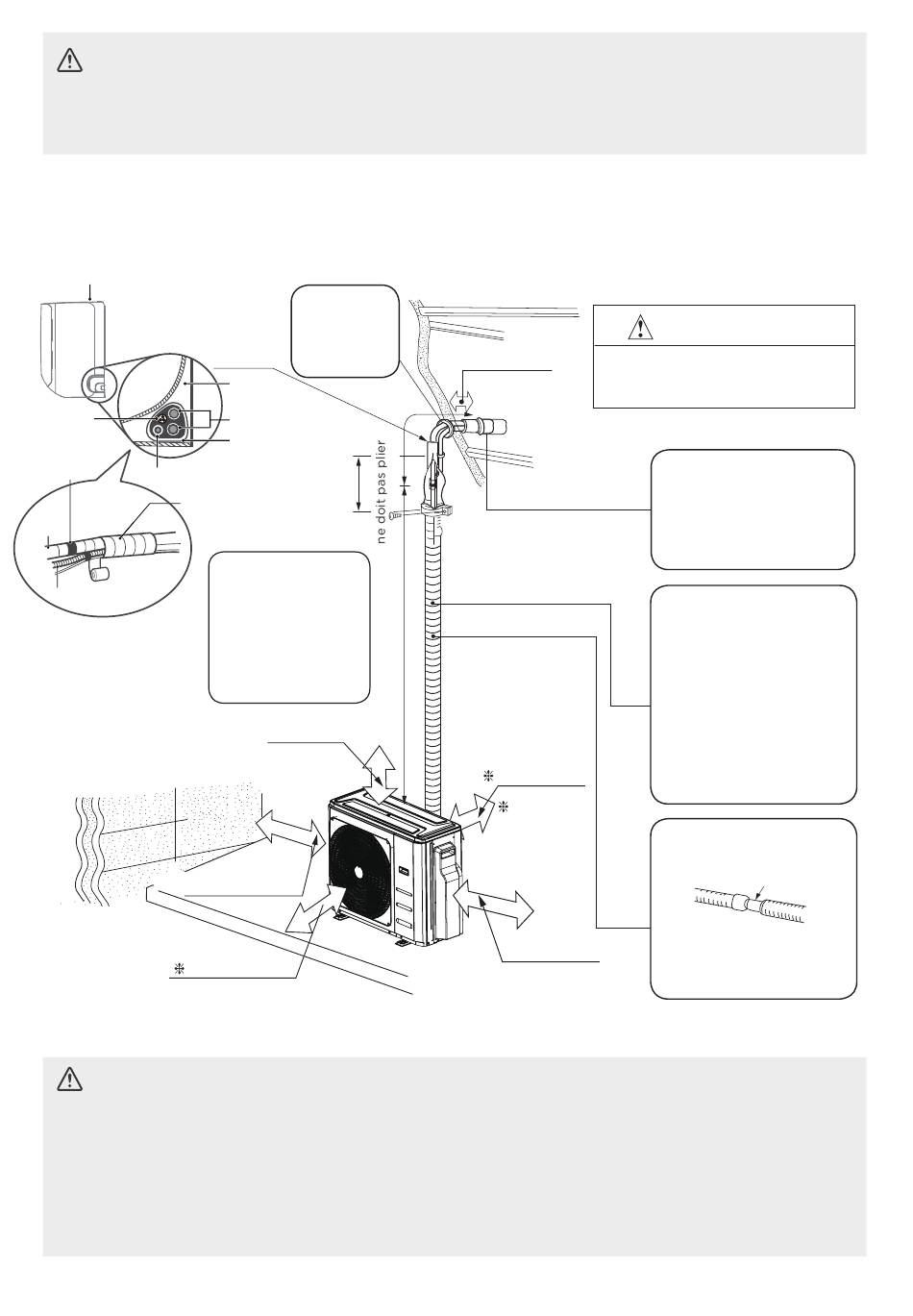

Schéma d'installation
Unité Intérieure
Fil de
signal
Ruban vinyle
(étroit)
Tuyau de vidange
Enveloppez avec
du ruban isolant
Tuyau
Tuyau de vidange
Au dessus de 30cm
Au dessus de
200 cm
NOTE : L'installation doit être effectuée conformément aux exigences des normes locales et
nationales. L'installation peut être légèrement différente selon les zones.
PRUDENCE
• Pour éviter d'endommager le mur, utilisez un détecteur de montants pour
localiser les montants.
• Une longueur de tuyau minimale de 3 mètres est requise pour minimiser les
vibrations et le bruit excessif.
• Cette illustration est fournie à des fins de démonstration uniquement.
• La forme réelle de votre climatiseur peut être légèrement différente.
• Les lignes en cuivre doivent être isolées indépendamment.
Assurez-vous
de sceller
complètement
tout espace
avec du mastic
Espace
derrière
Environ
l'unité
40 cm
Tuyauterie de
réfrigérant
Ruban isolant
Au dessus
de 30 cm
Les conduites de
réfrigérant doivent
être protégées contre
les dommages
physiques. Installer un
couvercle en plastique
ou équivalent.
Au dessus de 60 cm
Raccordement évasé
Au dessus de 12cm
uniquement à l'extérieur
du bâtiment
Au dessus de
30cm
donner un
espace libre
aussi large
que possible
Au dessus de 60cm
11
AVERTISSEMENT
La tuyauterie intérieure
doit être isolée avec le
tuyau isolant fourni. (Si
l'isolant est insuffisant,
veuillez utiliser des
produits commerciaux).
La différence de hauteur
entre l'unité intérieure et
l'unité extérieure ne doit
pas dépasser 20 mètres.
Le tuyau de raccordement,
qu'il soit grand ou petit, doit
être isolé avec un tuyau
isolant puis enveloppé de
ruban adhésif en vinyle.
(L'isolant
se
détériore
s'il n'est pas entouré de
ruban adhésif).
Le raccordement du tuyau
de vidange isolé.
diamètre intérieur ø 16mm
Veuillez utiliser un tuyau de
vidange isolé pour la tuyauterie
intérieure (produit commercial).
