Remarques sur le perçage d'un trou dans le mur
Vous devez percer un trou dans le mur pour la tuyauterie du réfrigérant et le câble de signal qui reliera
les unités intérieures et extérieures.
1. Déterminez l'emplacement du trou mural en fonction de l'emplacement de l'unité extérieure.
2. À l'aide d'un foret de 65 mm (2,5"), percez un trou dans le mur.
NOTE : Lorsque vous percez le trou dans le mur, veillez à éviter les câbles, la plomberie et les autres
composants sensibles.
3. Placez la manchette murale de protection dans le trou. Cela protège les bords du trou et aidera à le
sceller lorsque vous aurez terminé le processus d'installation.

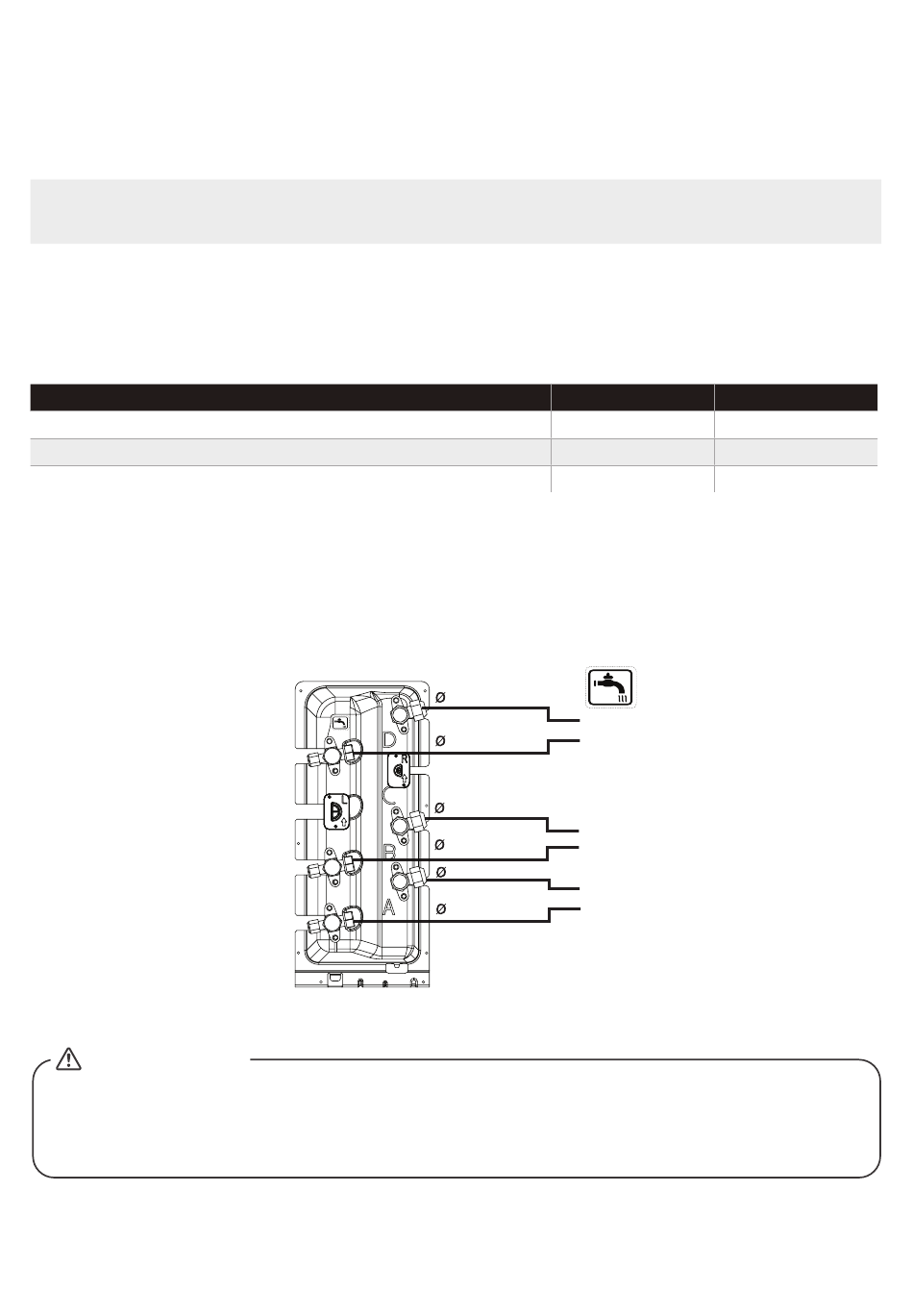

Capacité de l'unité intérieure (Btu/h)
Orifice de raccordement du tuyau de l'unité extérieure
ATTENTION :
• Les orifices de raccordement des tuyaux de l'unité extérieure et des unités
intérieures connectables sont indiqués ci-dessus.
• L'unité intérieure 18K ne peut être connectée qu'à un système A.
7K/9K/12K
18K
24K
Liquide
3/8
6,35 mm (1/4")
ECS (Eau Chaude Sanitaire)
(De l'air à l'eau)
9,52 mm (3/8")
6,35 mm (1/4")
Unité intérieure 1
9,52 mm (3/8")
6,35 mm (1/4")
Unité intérieure 2
9,52 mm (3/8")
17
(unité : pouce)
Gaz
1/4
3/8
1/4
1-2
5/8
