Eaton Green Motion Fleet Pro Guide D'installation page 7

B
Installez le nouveau câble de charge

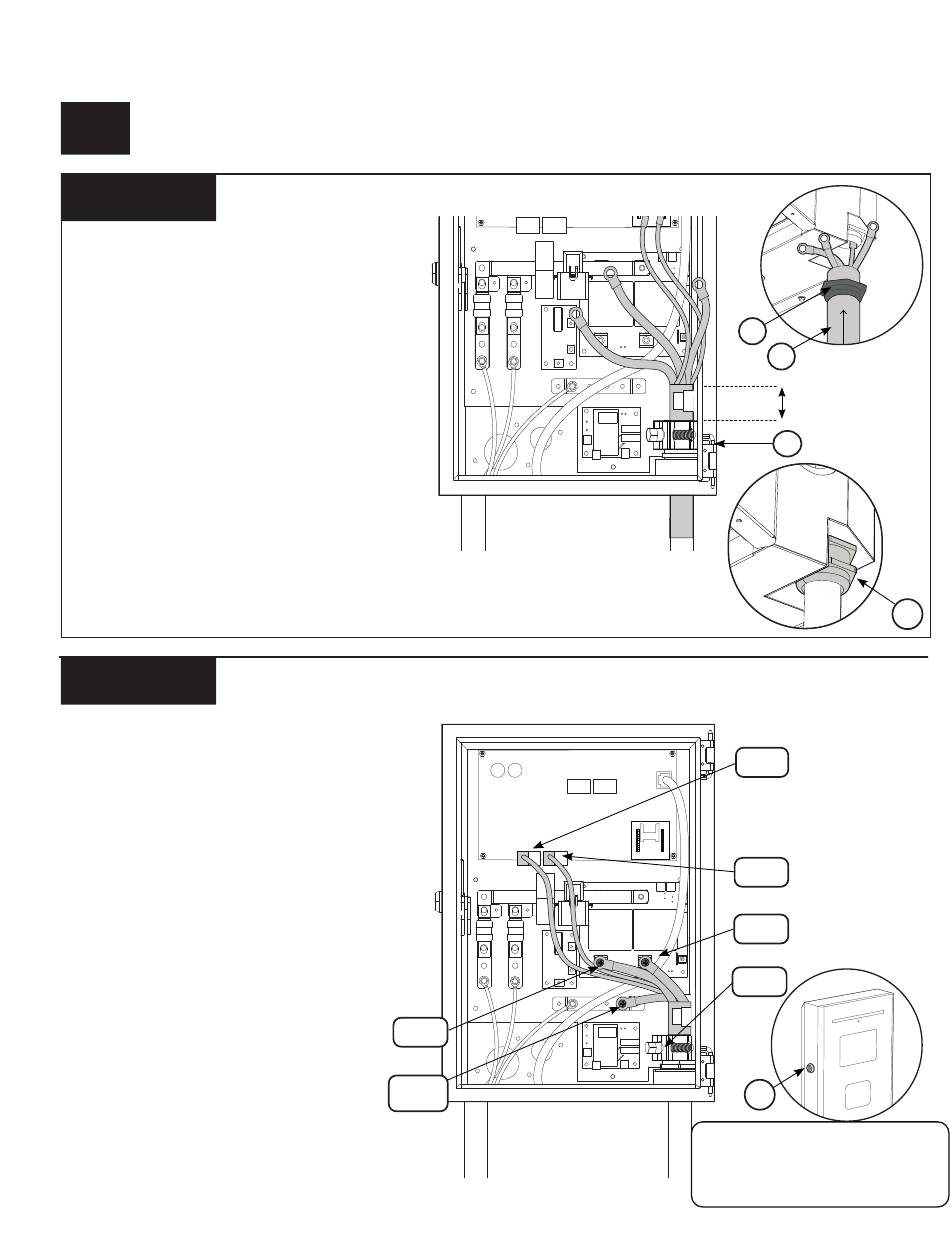

ÉTAPE B-1
Si vous installez le cordon J1772 :
Faites glisser le serre-câble (3) sur le nouveau
câble de recharge. Installez le nouveau câble de
charge [A] dans le boîtier. Positionnez le câble
avec environ 2,54 mm (1 po) d'isolation de fil au-
dessus du serre-câble (2). Serrez le serre-câble.
Serrez l'écrou extérieur du serre-câble du VE
pour fixez le câble.
Si le cordon NACS est installé :
Utilisez le nouveau serre-câble et l'écrou fournis
dans la boîte. Glissez le serre-câble (3) sur
le câble de recharge [A] et installez-le dans
le boîtier. Positionnez le câble avec environ
2,54 mm (1 po) d'isolation de fil au-dessus du
serre-câble (2). L'installation du serre-câble est
facultative. Serrez le serre-câble s'il est utilisé.
Serrez l'écrou extérieur du serre-câble du VE
pour fixez le câble.
Référence :
• Câble de charge VE [A]
ÉTAPE B-2
Si vous installez le cordon J1772 :
Après avoir installé le câble avec la bride
existante, branchez L1, L2 et le fil de mise à la
terre. Branchez les câbles de signal CS et CP aux
premières broches. Fixez les nouveaux fils de
signal avec des attaches autobloquantes. Fermez
et verrouillez l'armoire (1).
Si vous installez le cordon NACS :
Après avoir installé le câble, branchez L1, L2
et le fil de mise à la terre. Branchez le cavalier
de fil fourni [C] au fil de signal CP du câble
NACS nouvellement installé et branchez-le
à l'emplacement de la première broche de
la connexion CP. Fixez les nouveaux fils de
signal avec des attaches autobloquantes.
Terminez et isolez en toute sécurité tous
les fils NACS inutilisés (PP, T1+, T2+, T-,
VCC). Remplacez le crochet et l'étui J1772
existants par le crochet de qualité supérieure
nouvellement fourni avec l'étui NACS [B].
Fermez et verrouillez l'armoire (1).
Spécifications de couple
• L1 et L2 : 21,7 lbf-po
• GND : 13,9 lbf-po
L2
Mise à la
terre
Référence :
• Étui pour cordon de qualité
supérieure NACS [B]
REMPLACEMENT DU CÂBLE DU CHARGEUR GREEN MOTION FLEET PRO www.eaton.com
Guide d'installation
3
A
2,54 mm
(1 po)
2
CS
Remarque : Raccordez ce fil
seulement si vous utilisez le
cordon J1772. Ne pas brancher
si un cordon NACS est utilisé.
CP
L1
Pince
1
L'installation est
terminée.
Il est maintenant sécuritaire
de rétablir l'alimentation.
