Eaton Green Motion Fleet Pro Guide D'installation
Remplacement du cable de recharge
Masquer les pouces
Voir aussi pour Green Motion Fleet Pro:
- Guide d'installation (20 pages) ,
- Guide d'installation (8 pages)
Manuels Connexes pour Eaton Green Motion Fleet Pro
Sommaire des Matières pour Eaton Green Motion Fleet Pro
- Page 1 Chargeurs Green Motion Guide d’installation : Remplacement du câble de recharge du chargeur Green Motion™ Fleet Pro remplacement du cordon...
- Page 2 Contenu PRÉSENTATION DU PRODUIT CONTENU DE L’EMBALLAGE INSTALLATION Consignes de sécurité. 2 Référence générale 3 A : Débrancher l’ancien câble de recharge 4 B : Installer le nouveau câble de charge 5...
-
Page 3: Présentation Du Produit

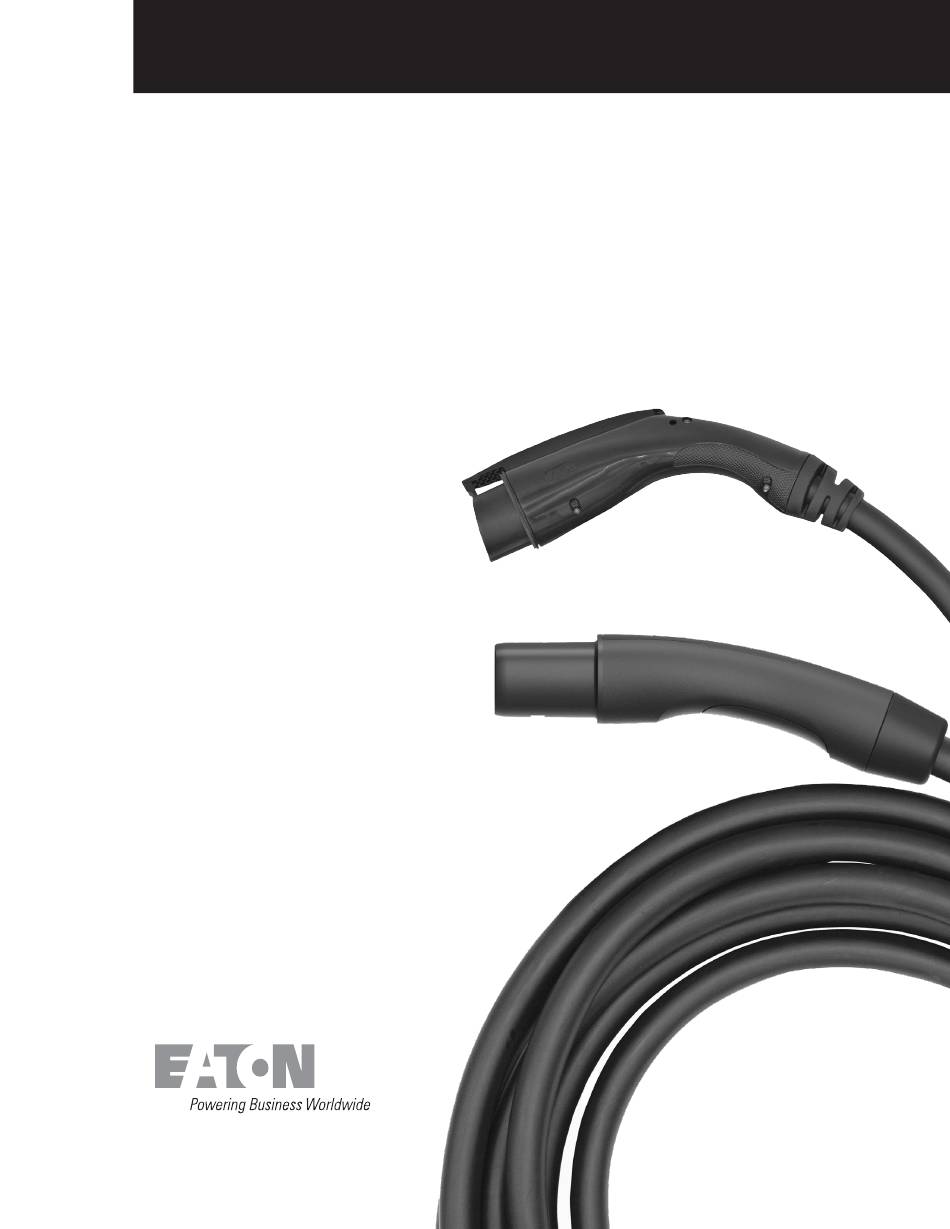

[A] Connecteur VE NACS et cordon de 20 pieds (6 m), 80 A Nouveau serre-câble inclus [B] Étui pour cordon de qualité supérieure NACS [C] Cavalier de fil 22 AWG de 14 po (0,36 m) de long REMPLACEMENT DU CÂBLE DU CHARGEUR GREEN MOTION FLEET PRO www.eaton.com... -
Page 4: Consignes Importantes De Sécurité
Remplacement du câble de recharge du chargeur Green Motion Fleet Pro Installation Consignes importantes de sécurité Instructions de mise à la terre DANGER AVERTISSEMENT UNE MAUVAISE CONNEXION DU CONDUCTEUR DE MISE À LA TERRE DE LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER LA MORT, CET ÉQUIPEMENT PEUT ENTRAÎNER UN RISQUE DE CHOC ÉLECTRIQUE. -
Page 5: Définitions
électriques ou des étincelles qui ne doivent pas être exposées à des vapeurs 10” max inflammables. Cet équipement doit être situé à au moins 460 mm (18 po) au-dessus du sol. REMPLACEMENT DU CÂBLE DU CHARGEUR GREEN MOTION FLEET PRO www.eaton.com 48” max... -
Page 6: Débranchez L'ancien Câble De Charge Du Ve
Remplacement du câble de recharge du chargeur Green Motion Fleet Pro Assurez-vous que l’alimentation est coupée avant de commencer MISE EN GARDE : l’installation. Débranchez l’ancien câble de charge du VE ÉTAPE A-1 Ouvrez l’armoire avec la clé (1). Débranchez les fils de signal CS et CP et dévissez les fils L1, L2 et de mise à... -
Page 7: Installez Le Nouveau Câble De Charge
Spécifications de couple Référence : • L1 et L2 : 21,7 lbf-po • Étui pour cordon de qualité L’installation est supérieure NACS [B] • GND : 13,9 lbf-po terminée. Il est maintenant sécuritaire de rétablir l’alimentation. REMPLACEMENT DU CÂBLE DU CHARGEUR GREEN MOTION FLEET PRO www.eaton.com... - Page 8 Eaton 1000 Eaton Boulevard Cleveland, OH 44122, États-Unis États-Unis Eaton.com © 2025 Eaton Eaton est une marque déposée. Tous droits réservés Imprimé aux États-Unis Toutes les marques de commerce IL191032FR / Bally appartiennent Février 2025 à leurs propriétaires respectifs.
